Proline Prosonic Flow 92F

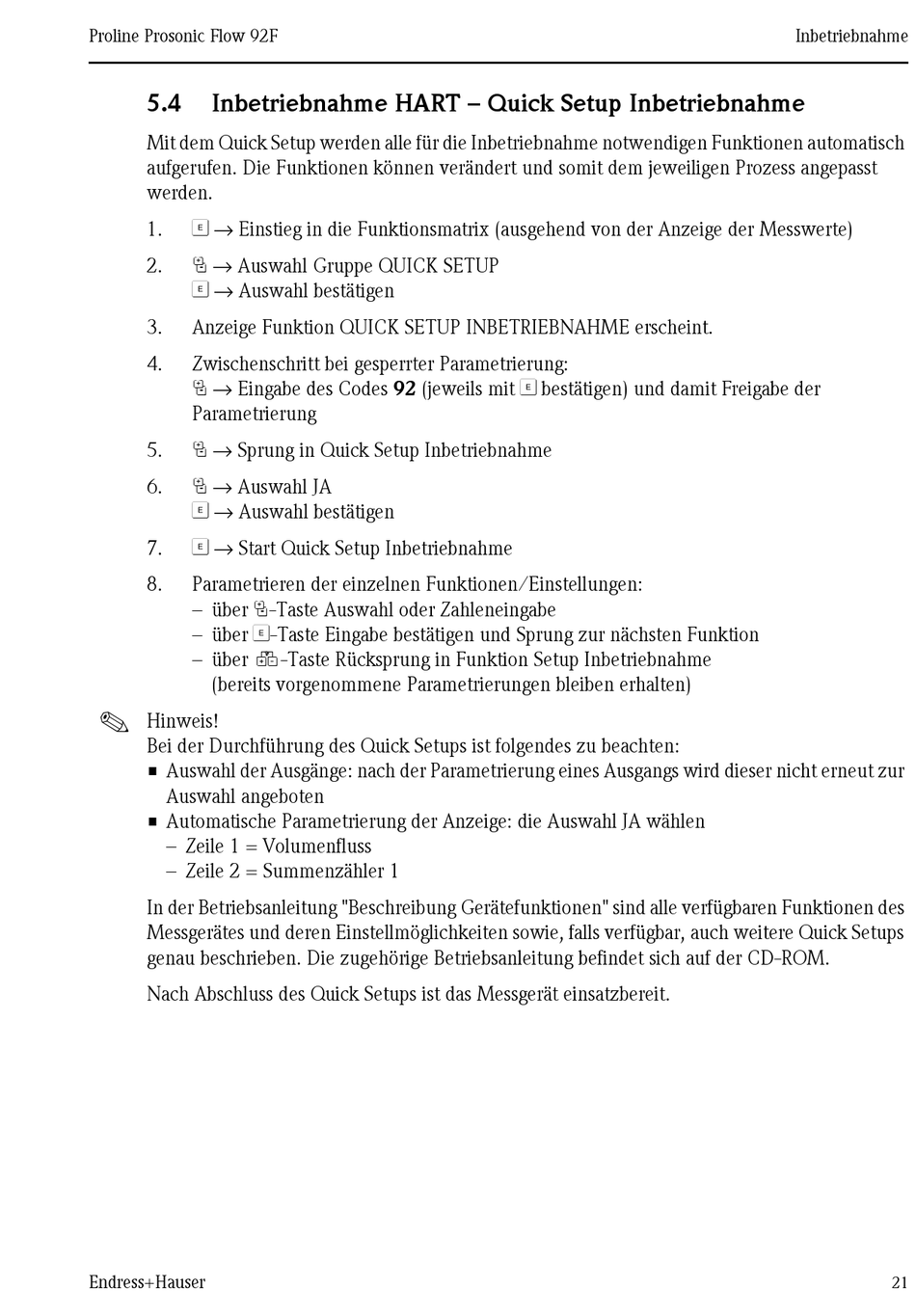

5.4 Inbetriebnahme HART – Quick Setup Inbetriebnahme
Mit dem Quick Setup werden alle für die Inbetriebnahme notwendigen Funktionen automatisch
aufgerufen. Die Funktionen können verändert und somit dem jeweiligen Prozess angepasst
werden.
F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte)
1.
P → Auswahl Gruppe QUICK SETUP
2.
F → Auswahl bestätigen
3. Anzeige Funktion QUICK SETUP INBETRIEBNAHME erscheint.
4. Zwischenschritt bei gesperrter Parametrierung:
P → Eingabe des Codes 92 (jeweils mit F bestätigen) und damit Freigabe der
Parametrierung
P → Sprung in Quick Setup Inbetriebnahme
5.
P → Auswahl JA
6.
F → Auswahl bestätigen
F → Start Quick Setup Inbetriebnahme
7.
8. Parametrieren der einzelnen Funktionen/Einstellungen:
– über P-Taste Auswahl oder Zahleneingabe
– über F-Taste Eingabe bestätigen und Sprung zur nächsten Funktion
– über Q-Taste Rücksprung in Funktion Setup Inbetriebnahme
(bereits vorgenommene Parametrierungen bleiben erhalten)
!
Hinweis!
Bei der Durchführung des Quick Setups ist folgendes zu beachten:
• Auswahl der Ausgänge: nach der Parametrierung eines Ausgangs wird dieser nicht erneut zur
Auswahl angeboten
• Automatische Parametrierung der Anzeige: die Auswahl JA wählen
– Zeile 1 = Volumenfluss
– Zeile 2 = Summenzähler 1
In der Betriebsanleitung "Beschreibung Gerätefunktionen" sind alle verfügbaren Funktionen des
Messgerätes und deren Einstellmöglichkeiten sowie, falls verfügbar, auch weitere Quick Setups
genau beschrieben. Die zugehörige Betriebsanleitung befindet sich auf der CD-ROM.
Nach Abschluss des Quick Setups ist das Messgerät einsatzbereit.
