Proline Prosonic Flow 92F

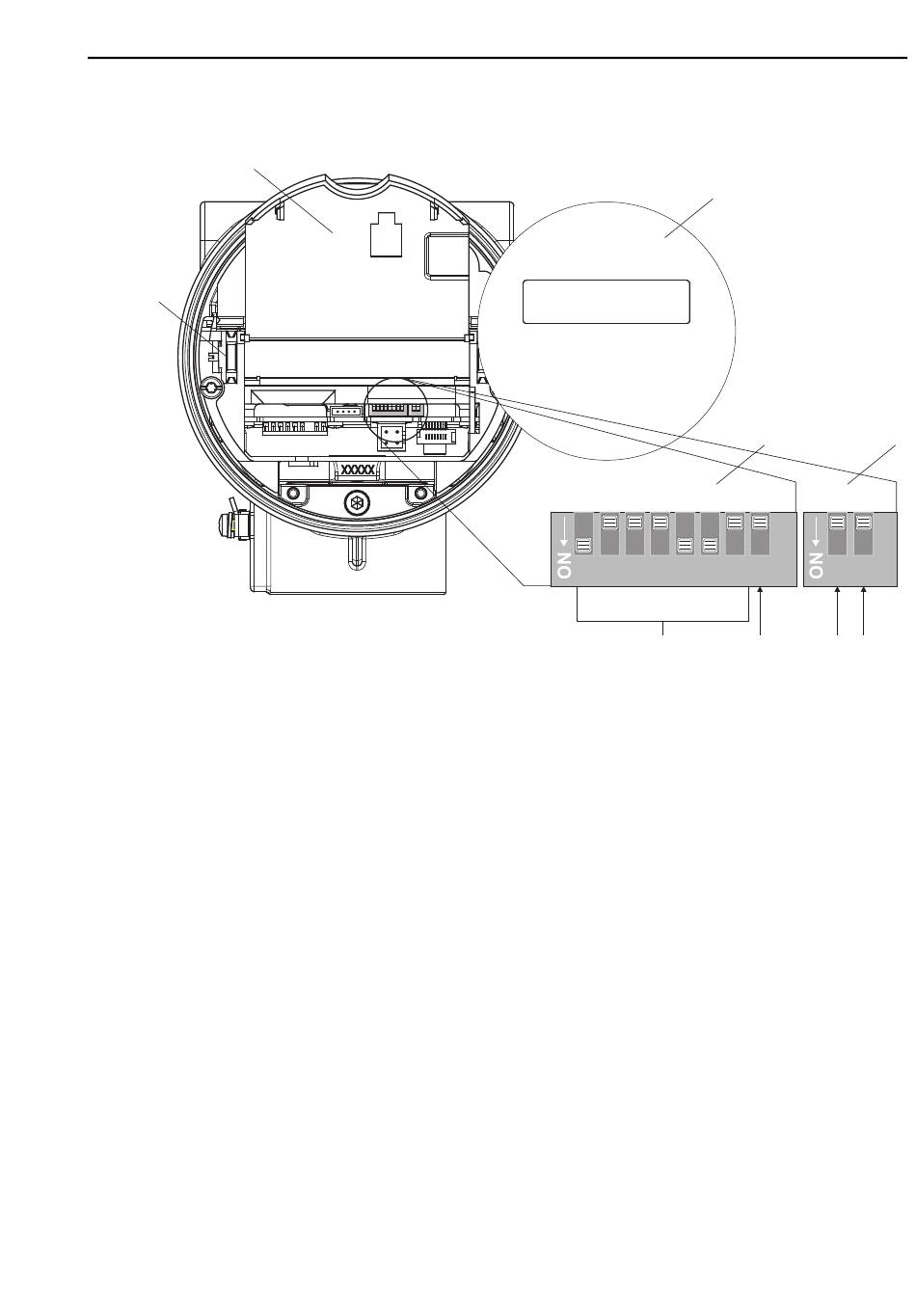

4.4 Übersicht DIP-Schalter
c
b
a = Anzeigemodul
b = Halteschienen des Anzeigemoduls
c = Kunststoffabdeckungen
d = DIP-Schalter Block 1
Beispiel:
Einstellung der Geräteadresse 49
e = DIP-Schalter Block 2
Endress+Hauser
S 4
A 0
1 2 3 4 5 6 7 8 1 2
OFF
ON
A = Einstellen den Geräteadresse
• DIP-Schalter 1 = ON = 1
• DIP-Schalter 2...4 = OFF = 0
• DIP-Schalter 5 = ON = 16
• DIP-Schalter 6 = ON = 32
• DIP-Schalter 7 = OFF = 0
Geräteadresse: 1 + 16 + 32 = 49
B = nicht belegt
C = abhängig von der Kommunikationsart:
• Profibus PA → Adressierungsart:
– OFF = SW-Adressierung über Bedienprogramm (Werkeinstellung)
– ON = HW-Adressierung über DIP-Schalter
• FOUNDATION Fieldbus → Simulationsmodus
– OFF = Simualtionsmodus deaktiviert (Werkeinstellung)
– ON = Simualtionsmodus aktiviert
D = Schreibschutz
• OFF = Schreibschutz deaktiv: Schreibzugriff möglich (Werkeinstellung)
• ON = Schreibschutz aktiv: Schreibzugriff nicht möglich
Hardwareeinstellungen
a
1 2 3 4 5 6 7 8
1 2 4 8 16 32 64
A
d e
S 4
A 0
1 2
B C D
A0005949
