Elektrischer Anschluss
Getrenntausführung
Potenzialausgleich
Kabeleinführungen
Kabelspezifikationen
Getrenntausführung
12
a
d
d
e
c

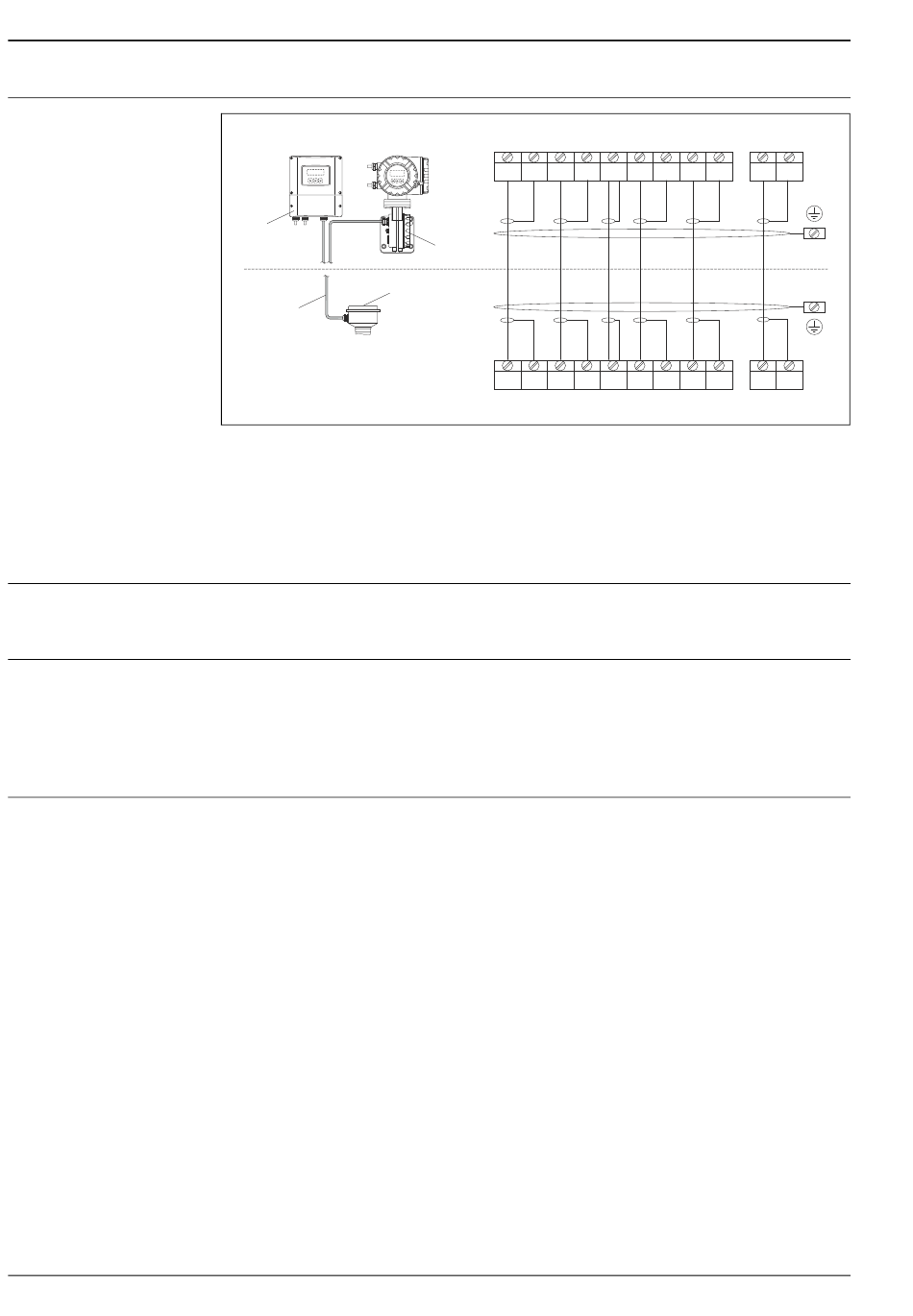

Anschluss der Getrenntausführung
a
Wandaufbaugehäuse Messumformer: Ex-freier Bereich; ATEX II3G / Zone 2
b
Wandaufbaugehäuse Messumformer: ATEX II2G / Zone 1; FM/CSA
c
Anschlussgehäuse Messaufnehmer
d
Deckel Anschlussklemmenraum bzw. Anschlussgehäuse
e
Verbindungskabel
Klemmen-Nr.: 4/5 = grau; 6/7 = grün; 8 = gelb; 9/10 = rosa; 11/12 = weiß; 41/42 = braun
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich. Bei Geräten für den explosi-
onsgefährdeten Bereich beachten Sie die entsprechenden Hinweise in den spezifischen Ex-Zusatzdo-
kumentationen.
Energieversorgungs- und Signalkabel (Ein-/Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31"...0,47")
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Verbindungskabel für Getrenntausführung:
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31"...0,47")
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
• 6 × 0,38 mm² PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ω/km (≤0,015 Ω/ft)
• Kapazität Ader/Schirm: ≤ 420 pF/m (≤128 pF/ft)
• Kabellänge: max. 20 m (65 ft)
• Dauerbetriebstemperatur: max. +105 °C (+221 °F)
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und die
EMV-Anforderungen gemäß IEC/EN 61326 sowie die NAMUR-Empfehlung NE 21/43.
S1 S1 S2 S2 GND TM TM TT TT
b
+
+
4
5
6
d
4
5
6
+
+
S1 S1 S2 S2 GND TM TM TT TT
Proline Promass 80E, 83E
+
+
7
8
9 10 11 12
7
8
9 10 11 12
+
+
→
siehe separate Ex-Dokumentation
→
siehe separate Ex-Dokumentation
Endress+Hauser
41 42
41 42
a0003681
