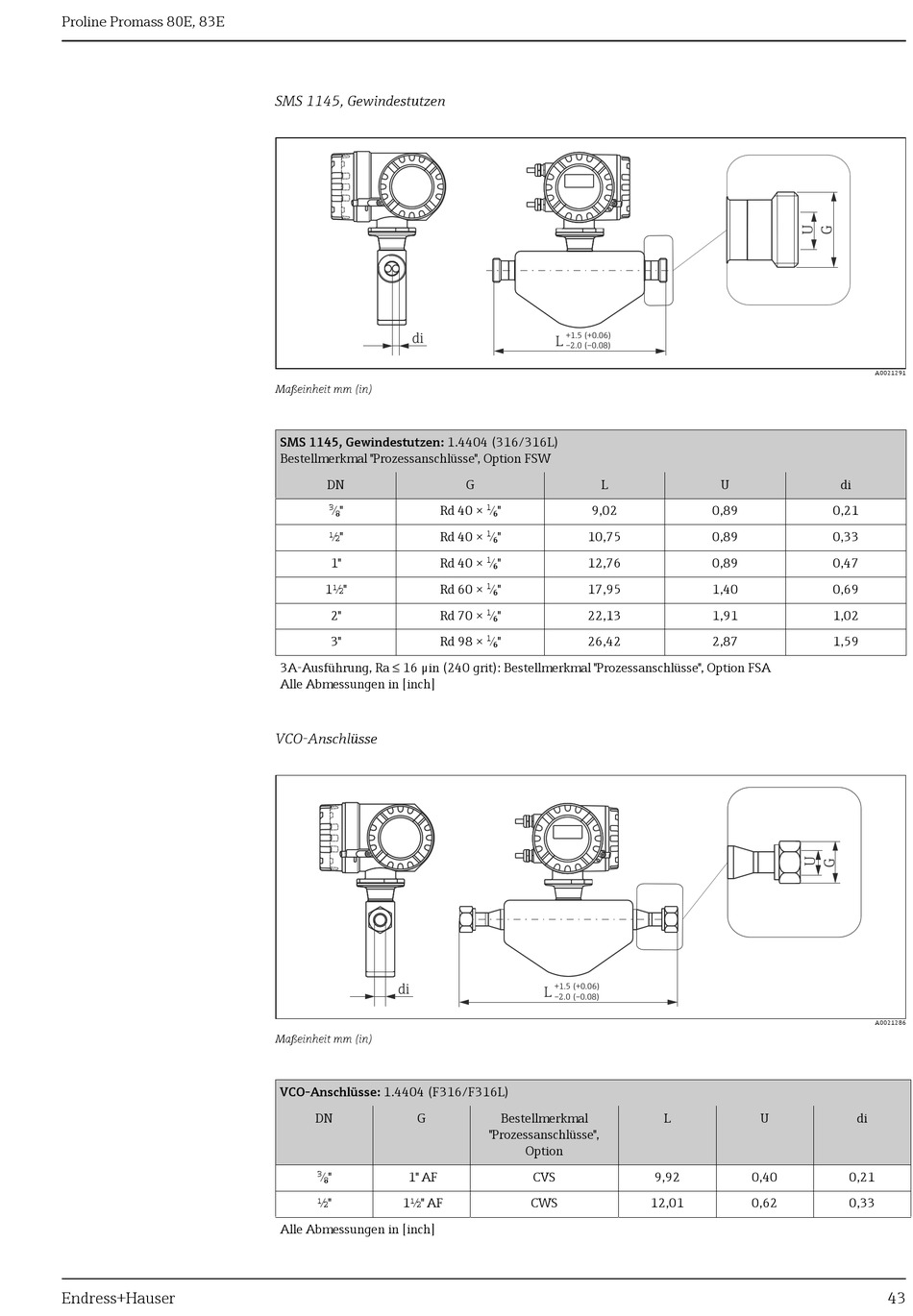

SMS 1145, Gewindestutzen
di
Maßeinheit mm (in)
SMS 1145, Gewindestutzen: 1.4404 (316/316L)
Bestellmerkmal "Prozessanschlüsse", Option FSW
DN
³⁄₈" Rd 40 × ¹⁄₆"
½" Rd 40 × ¹⁄₆"
1" Rd 40 × ¹⁄₆"
1½" Rd 60 × ¹⁄₆"
2" Rd 70 × ¹⁄₆"
3" Rd 98 × ¹⁄₆"
3A-Ausführung, Ra ≤ 16 μin (240 grit): Bestellmerkmal "Prozessanschlüsse", Option FSA
Alle Abmessungen in [inch]
VCO-Anschlüsse
di
Maßeinheit mm (in)
VCO-Anschlüsse: 1.4404 (F316/F316L)
DN G
³⁄₈" 1" AF
½" 1½" AF
Alle Abmessungen in [inch]
E
+1.5 (+0.06)
L
–2.0 (–0.08)
G L
9,02
10,75
12,76
17,95
22,13
26,42
E
+1.5 (+0.06)
L
–2.0 (–0.08)
Bestellmerkmal
"Prozessanschlüsse",
Option
CVS
CWS
U
0,89
0,89
0,89
1,40
1,91
2,87
L U
9,92 0,40
12,01 0,62
A0021291
di
0,21
0,33
0,47
0,69
1,02
1,59
A0021286
di
0,21
0,33
