Proline Promass 80E, 83E
Messprinzip
Endress+Hauser
Arbeitsweise und Systemaufbau
Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in
einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische
(drehende)Bewegungen überlagern.
F
= 2 · Δm (v · ω)
C
F
= Corioliskraft
C
Δm = bewegte Masse
ω = Drehgeschwindigkeit
v = Geschwindigkeit der bewegten Masse im rotierenden bzw. schwingenden System
Die Größe der Corioliskraft hängt von der bewegten Masse Δm, deren Geschwindigkeit v im System und
somit vom Massedurchfluss ab. Anstelle einer konstanten Drehgeschwindigkeit ω tritt beim Promass
eine Oszillation auf.
Beim Messaufnehmern werden dabei zwei vom Messstoff durchströmte, parallele Messrohre in
Gegenphase zur Schwingung gebracht und bilden eine Art "Stimmgabel". Die an den Messrohren

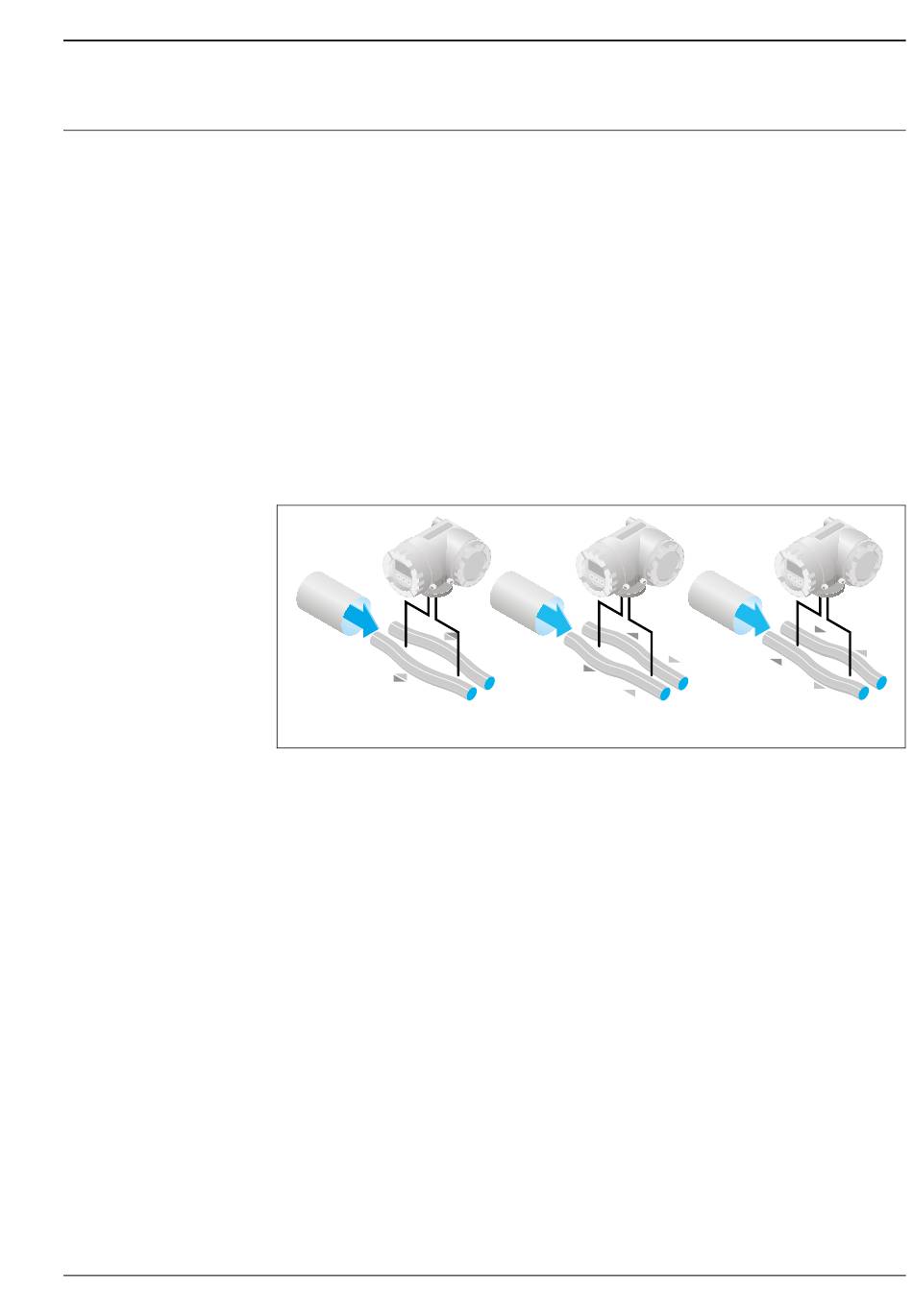

erzeugten Corioliskräfte bewirken eine Phasenverschiebung der Rohrschwingung (siehe Abbildung):
• Bei Nulldurchfluss, d.h. bei Stillstand des Messstoffs schwingen beide Rohre in Phase (1).
• Bei Massedurchfluss wird die Rohrschwingung einlaufseitig verzögert (2) und auslaufseitig
beschleunigt (3).
A
1
Je größer der Massedurchfluss ist, desto größer ist auch die Phasendifferenz (A-B). Mittels elektrody-
namischer Sensoren wird die Rohrschwingung ein- und auslaufseitig abgegriffen. Die Systembalance
wird durch die gegenphasige Schwingung der beiden Messrohre erreicht. Das Messprinzip arbeitet
grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil.
Volumenmessung
Die Messrohre werden immer in ihrer Resonanzfrequenz angeregt. Sobald sich die Masse und damit
die Dichte des schwingenden Systems (Messrohre und Messstoff) ändert, regelt sich die Erregerfre-
quenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte.
Daraus lässt sich mit Hilfe des gemessenen Massedurchflusses auch der Volumendurchfluss berech-
nen. Zur rechnerischen Kompensation von Temperatureffekten wird zudem die Temperatur der Mess-
rohre erfasst.
A
B
2
A
B
3
B
a0003385
3
