Identifizierung
8
2.1.3
Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
Active: 0/4...20mA, RL max. = 700 Ohm
Passive: 4...20mA, max. 30VDC
(HART: RL.min. = 250 OHM)
fmax = 1kHz
Active: 24VDC/25mA (max. 250mA/20ms)
Passive: 30VDC, 250mA
5
Passive: 30VDC, 250mA
3...30VDC, Ri = 5kOhm
E
x-works
/ ab-Werk / réglages usine
6
Device SW:
7
Communication:
8
Drivers:
9
Date: DD MMM.YYYY

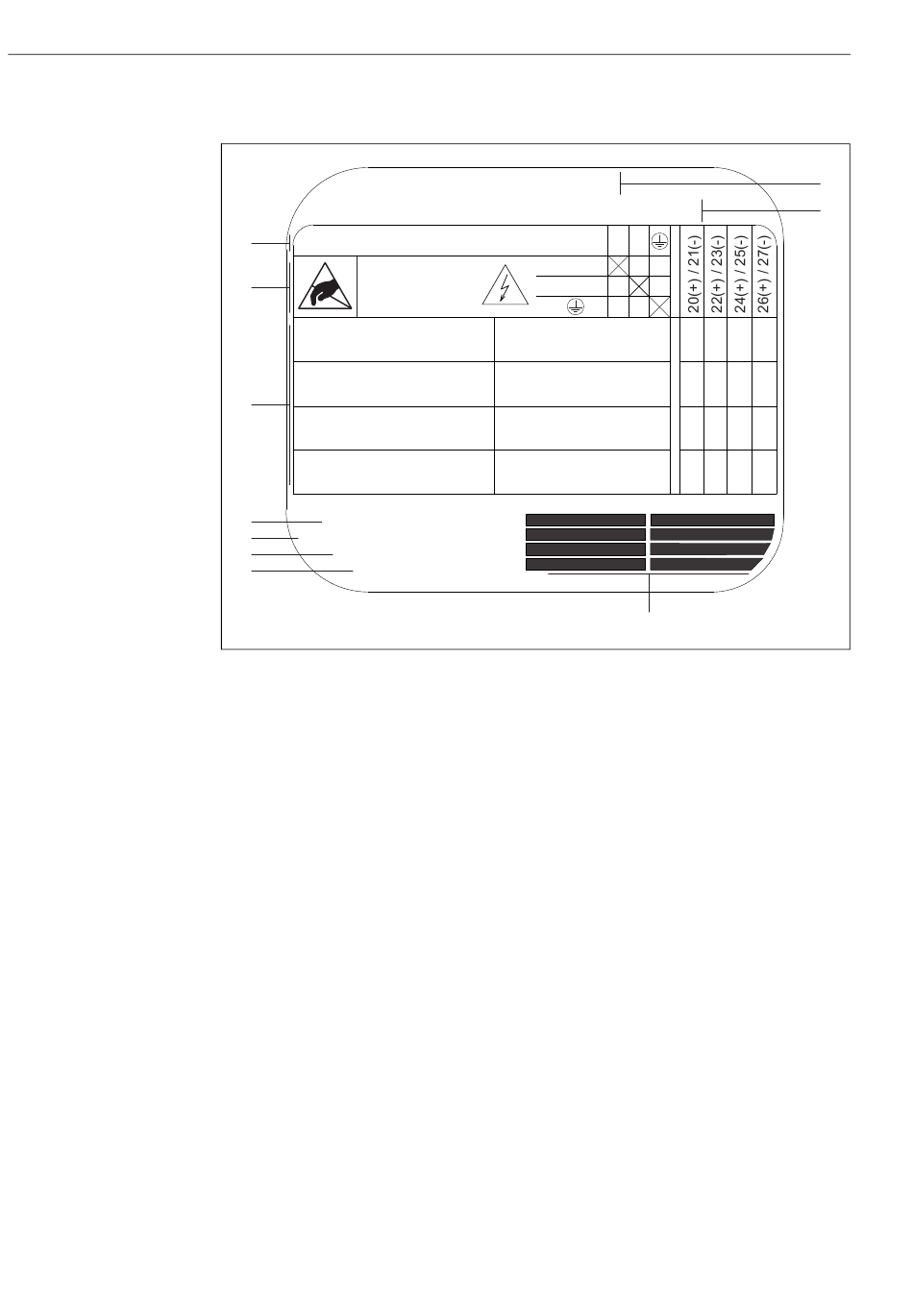

Abb. 3:
Typenschildangaben für Anschlüsse Proline Messumformer (Beispiel)
1
Seriennummer
2
Mögliche Konfiguration des Stromausgangs
3
Mögliche Konfiguration der Relaiskontakte
4
Klemmenbelegung, Kabel für Energieversorgung
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
5
Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung
6
Version der aktuell installierten Gerätesoftware (inkl. Sprachpaket)
7
Installierte Kommunikationsart
8
Angaben zur aktuellen Kommunikationssoftware (Device Revision, Device Description)
9
Datum der Installation
10
Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
A:
P:
NO:
NC:
L1/L+
N/L-
PE
I-OUT (HART)
f-OUT
STATUS-OUT
STATUS-IN
Update 1
XX.XX.XX (WEA)
XXXXXXXXXX
ID xxxx (HEX)
.
319475-00XX
Proline Promag 55
active
passive
normally open contact
normally closed contact
1
2
P
X
X
Update 2
10
Endress+Hauser
2
3
A
a0000963
