Proline Promag 55
#
Endress+Hauser
6.4
Konfiguration
6.4.1
Stromausgänge: aktiv/passiv
Die Konfiguration der Stromausgänge als "aktiv" oder "passiv" erfolgt über verschiedene
Steckbrücken auf der I/O-Platine bzw. auf dem Strom-Submodul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Verge-
wissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1.
Energieversorgung ausschalten.
2.
I/O-Platine ausbauen → 94.
3.
Steckbrücken positionieren → 59, → 60.
"
Achtung!
– Zerstörungsgefahr von Messgeräten! Beachten Sie die in den Abbildungen angege-
ben Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu Über-
strömen führen und damit das Messgerät selber oder extern angeschlossene Geräte
zerstören!
– Beachten Sie, dass die Positionierung des Strom-Submoduls auf der I/O-Platine, je
nach Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbele-
gung im Anschlussraum des Messumformers → 40.
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
T P
O U
T /
P U
I N
T P
O U
T /
P U
I N
T P
O U
T /
P U
I N

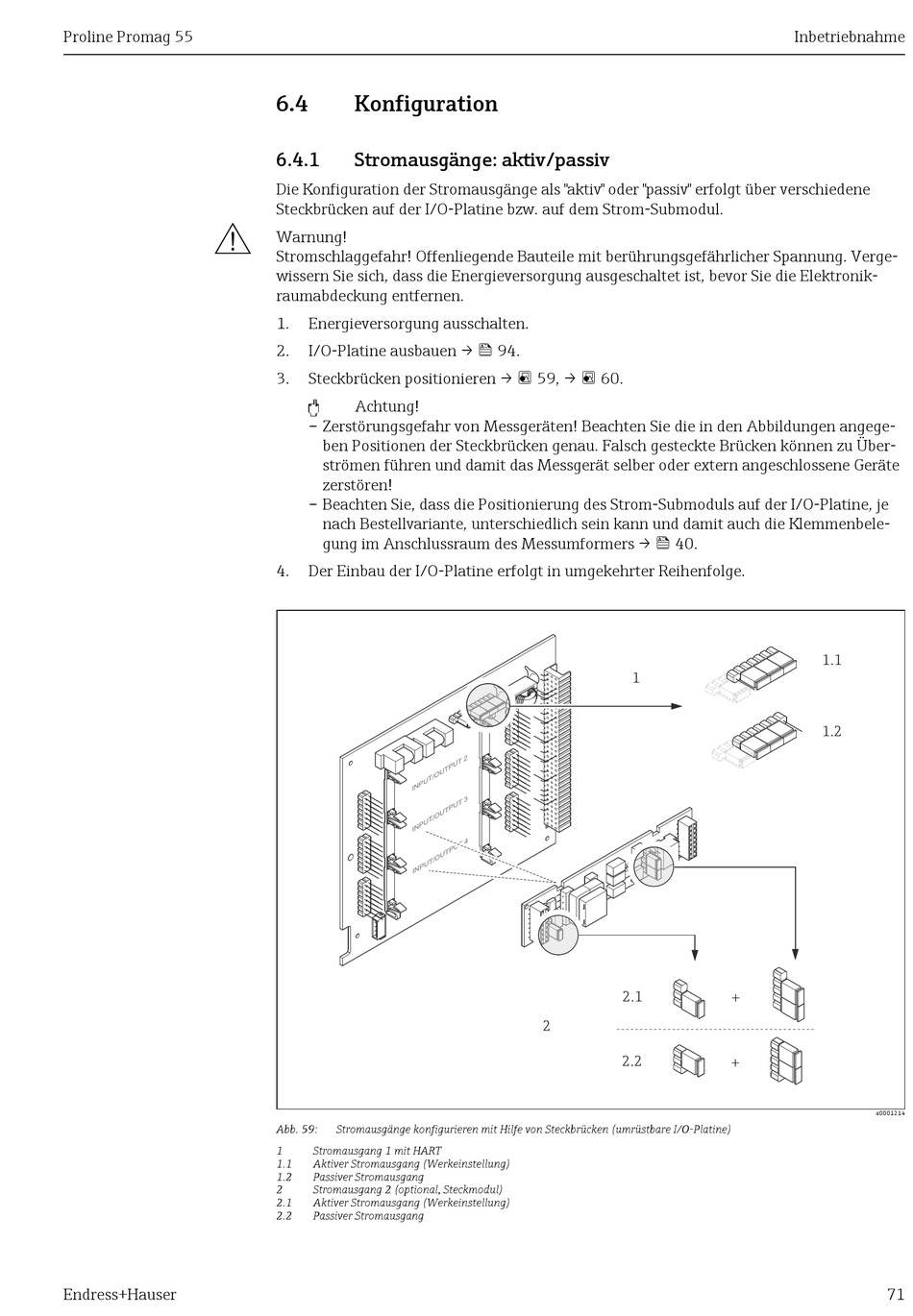

Abb. 59:
Stromausgänge konfigurieren mit Hilfe von Steckbrücken (umrüstbare I/O-Platine)
1
Stromausgang 1 mit HART
1.1
Aktiver Stromausgang (Werkeinstellung)
1.2
Passiver Stromausgang
2
Stromausgang 2 (optional, Steckmodul)
2.1
Aktiver Stromausgang (Werkeinstellung)
2.2
Passiver Stromausgang
2
U T
3
U T
4
U T
2.1
2
2.2
Inbetriebnahme
1
+
+
1.1
1.2
a0001214
71
