Proline Promag 55
Endress+Hauser

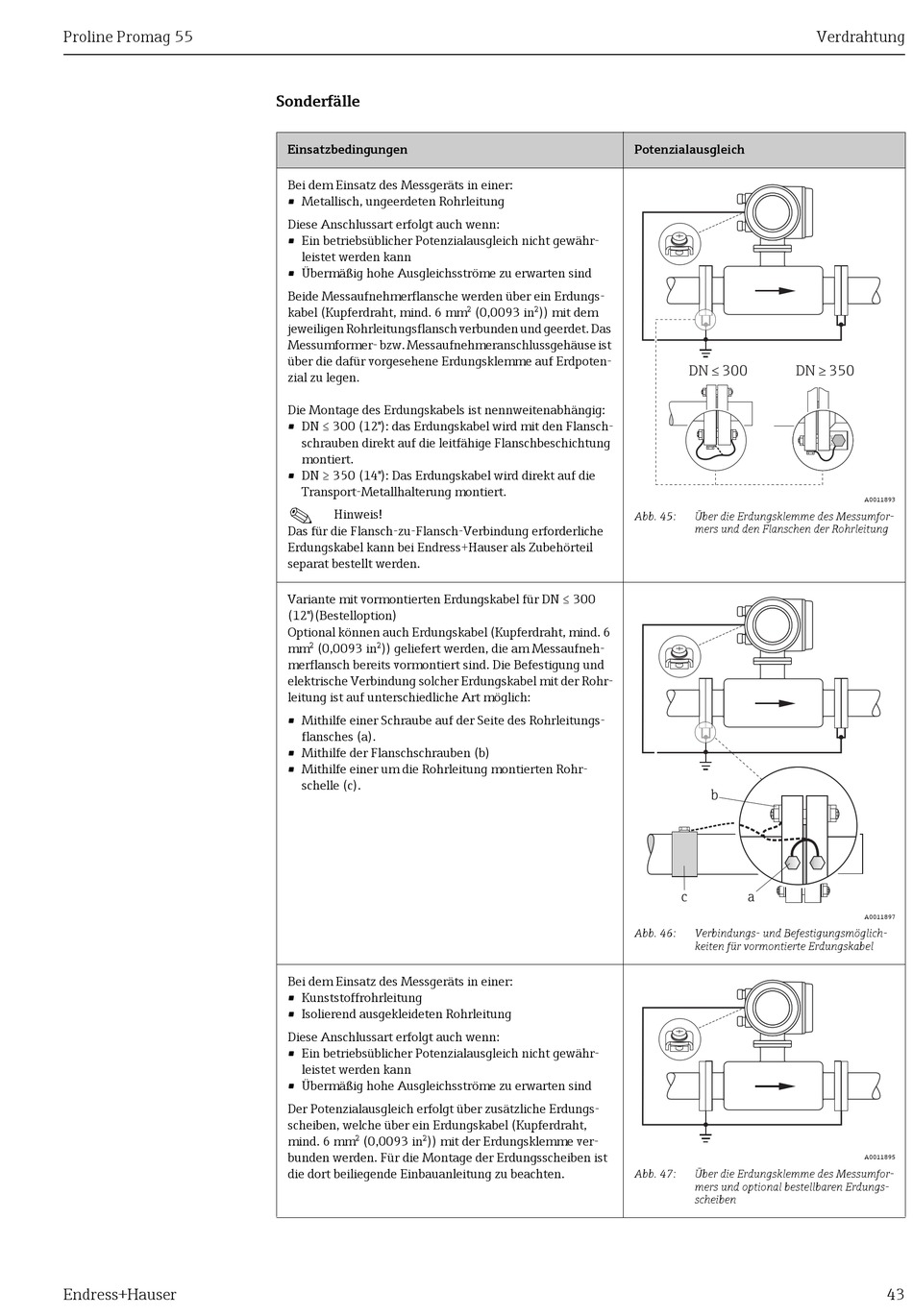

Sonderfälle
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Metallisch, ungeerdeten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• Ein betriebsüblicher Potenzialausgleich nicht gewähr-
leistet werden kann
• Übermäßig hohe Ausgleichsströme zu erwarten sind
Beide Messaufnehmerflansche werden über ein Erdungs-
kabel (Kupferdraht, mind. 6 mm² (0,0093 in²)) mit dem
jeweiligen Rohrleitungsflansch verbunden und geerdet. Das
Messumformer- bzw. Messaufnehmeranschlussgehäuse ist
über die dafür vorgesehene Erdungsklemme auf Erdpoten-
zial zu legen.
Die Montage des Erdungskabels ist nennweitenabhängig:
• DN ≤ 300 (12"): das Erdungskabel wird mit den Flansch-
schrauben direkt auf die leitfähige Flanschbeschichtung
montiert.
• DN ≥ 350 (14"): Das Erdungskabel wird direkt auf die
Transport-Metallhalterung montiert.
!
Hinweis!
Das für die Flansch-zu-Flansch-Verbindung erforderliche
Erdungskabel kann bei Endress+Hauser als Zubehörteil
separat bestellt werden.
Variante mit vormontierten Erdungskabel für DN ≤ 300
(12")(Bestelloption)
Optional können auch Erdungskabel (Kupferdraht, mind. 6
mm² (0,0093 in²)) geliefert werden, die am Messaufneh-
merflansch bereits vormontiert sind. Die Befestigung und
elektrische Verbindung solcher Erdungskabel mit der Rohr-
leitung ist auf unterschiedliche Art möglich:
• Mithilfe einer Schraube auf der Seite des Rohrleitungs-
flansches (a).
• Mithilfe der Flanschschrauben (b)
• Mithilfe einer um die Rohrleitung montierten Rohr-
schelle (c).
Bei dem Einsatz des Messgeräts in einer:
• Kunststoffrohrleitung
• Isolierend ausgekleideten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• Ein betriebsüblicher Potenzialausgleich nicht gewähr-
leistet werden kann
• Übermäßig hohe Ausgleichsströme zu erwarten sind
Der Potenzialausgleich erfolgt über zusätzliche Erdungs-
scheiben, welche über ein Erdungskabel (Kupferdraht,
mind. 6 mm² (0,0093 in²)) mit der Erdungsklemme ver-
bunden werden. Für die Montage der Erdungsscheiben ist
die dort beiliegende Einbauanleitung zu beachten.
Potenzialausgleich
£
DN 300 DN 350
Abb. 45: Über die Erdungsklemme des Messumfor-
mers und den Flanschen der Rohrleitung
b
c a
Abb. 46: Verbindungs- und Befestigungsmöglich-
keiten für vormontierte Erdungskabel
Abb. 47: Über die Erdungsklemme des Messumfor-
mers und optional bestellbaren Erdungs-
scheiben
Verdrahtung
³
A0011893
A0011897
A0011895
