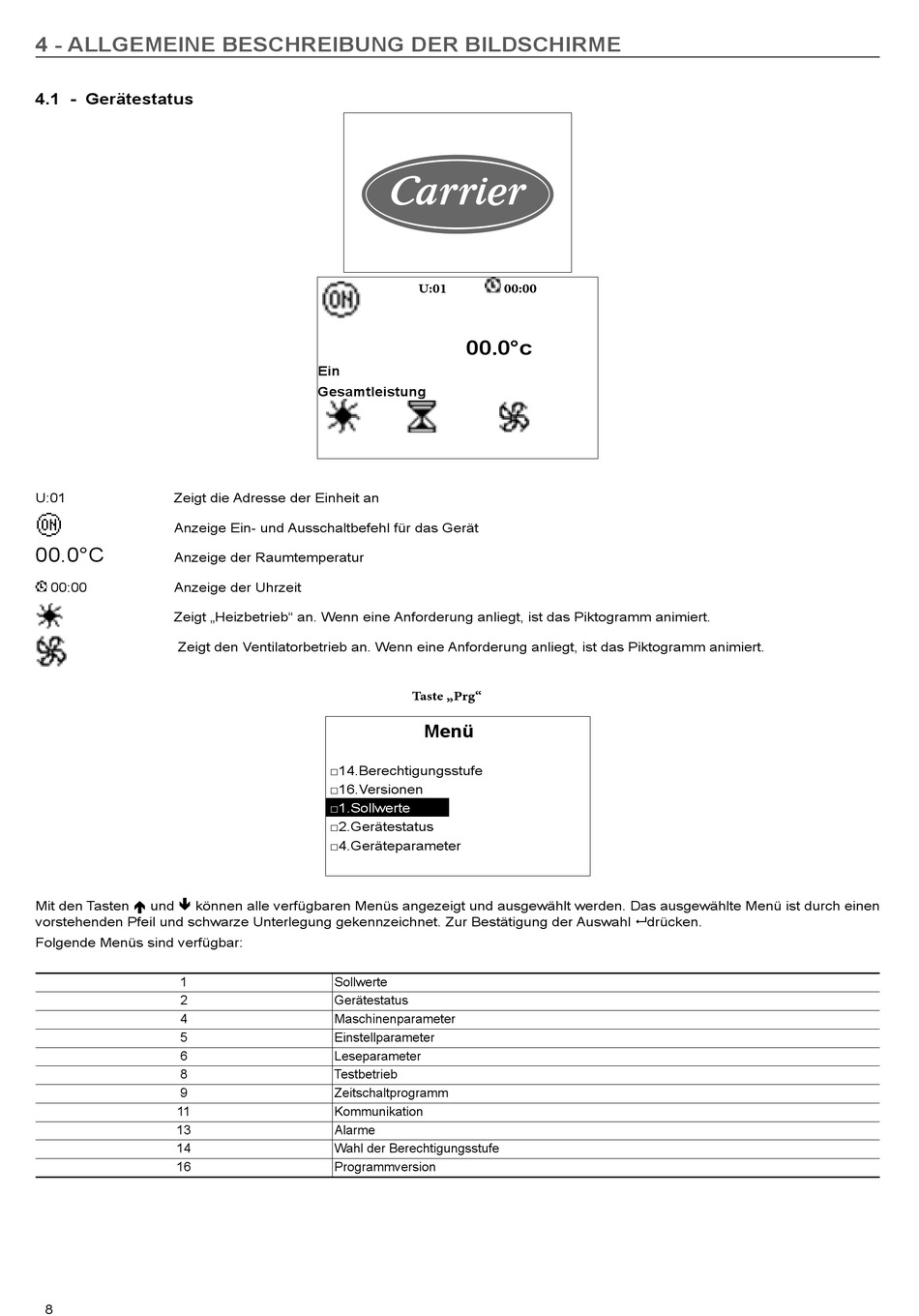

4 - ALLGEMEINE BESCHREIBUNG DER BILDSCHIRME
4.1 - Gerätestatus
U:01
Zeigt die Adresse der Einheit an
Anzeige Ein- und Ausschaltbefehl für das Gerät
00.0°C
Anzeige der Raumtemperatur
00:00
Anzeige der Uhrzeit
Zeigt „Heizbetrieb" an. Wenn eine Anforderung anliegt, ist das Piktogramm animiert.
Zeigt den Ventilatorbetrieb an. Wenn eine Anforderung anliegt, ist das Piktogramm animiert.
Mit den Tasten und können alle verfügbaren Menüs angezeigt und ausgewählt werden. Das ausgewählte Menü ist durch einen
vorstehenden Pfeil und schwarze Unterlegung gekennzeichnet. Zur Bestätigung der Auswahl drücken.
Folgende Menüs sind verfügbar:
1
2
4
5
6
8
9
11
13
14
16
8
U:01
00.0°c
Ein
Gesamtleistung
Taste „Prg"
Menü
□14.Berechtigungsstufe
□16.Versionen
□1.Sollwerte
□2.Gerätestatus
□4.Geräteparameter
Sollwerte
Gerätestatus
Maschinenparameter
Einstellparameter
Leseparameter
Testbetrieb
Zeitschaltprogramm
Kommunikation
Alarme
Wahl der Berechtigungsstufe
Programmversion
00:00
