5. Ausführung und Einbau
Das Gerät wird im Kunststoff-Steckgehäuse zum Einbau in Schaltschränken geliefert. Das
Gehäuse ist ausgelegt zur Schnellbefestigung mit Federrastung für die Norm-Tragschiene 35
mm nach DIN EN 50022 und zur Schraubbefestigung auf einer Montageplatte.

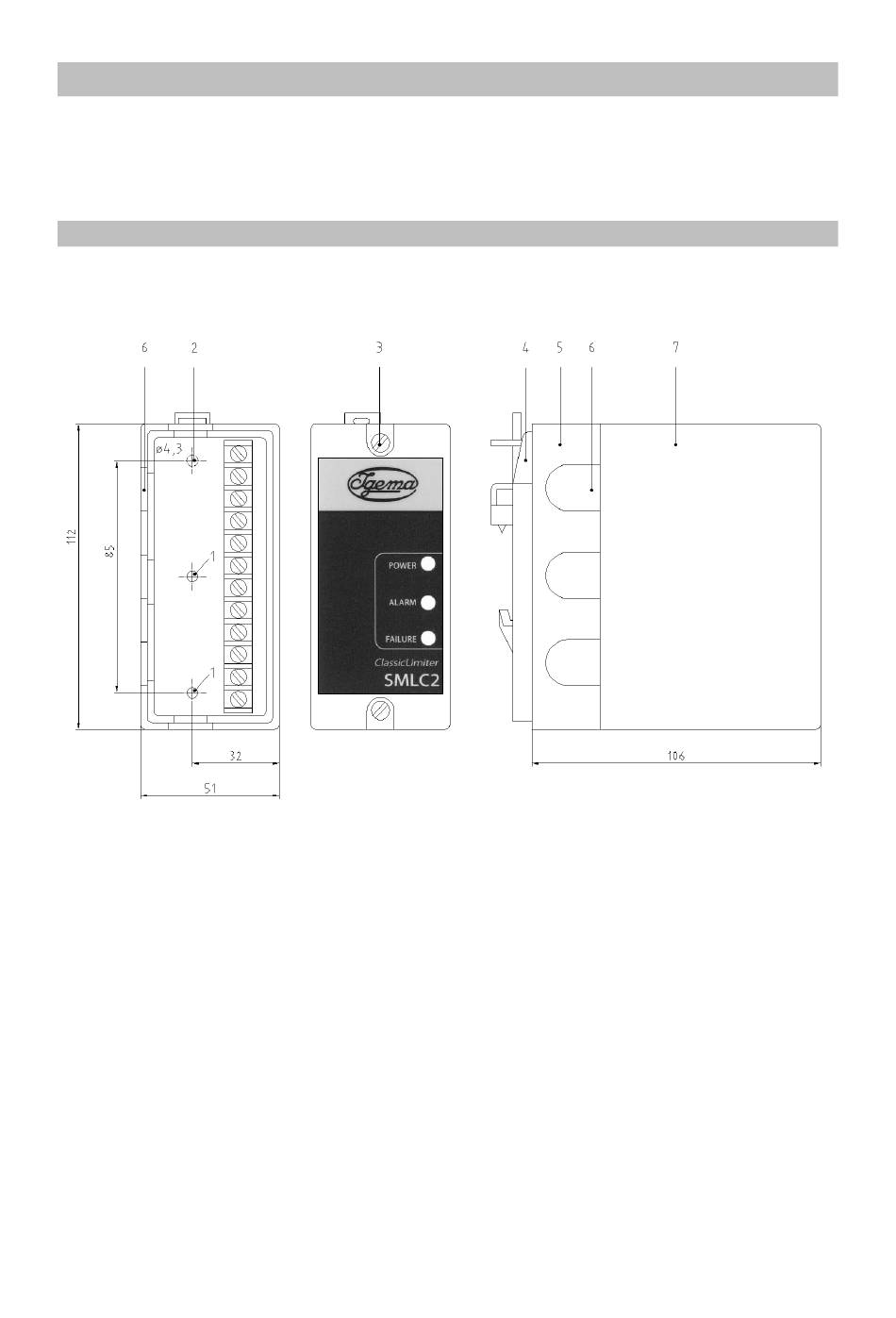

5.1 Einbaumaße und -bezeichnungen
Unterteil
mit Anschlussklemmen
1
Schrauben für Schnappbefestigung
2
Bohrungen, ø 4,3 mm
3
Befestigungsschrauben
4
Schnappbefestigung
5
Sockel
6
Kabeldurchführung
7
Haube
12
Frontansicht
Seitenansicht
