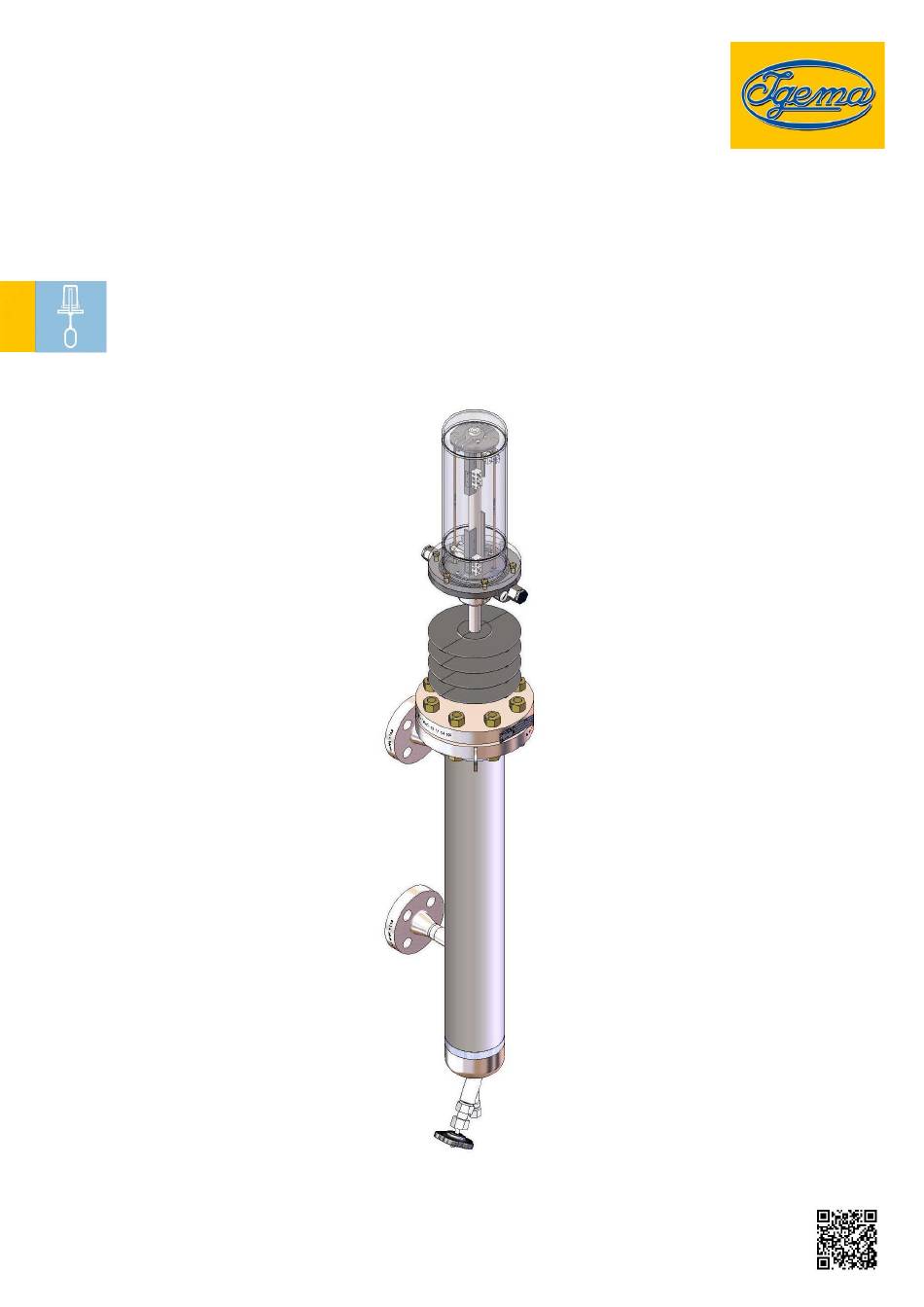

- Seite 1 Wasserstandsregler und -begrenzer RBA26 / RBA36 Ausgabe 02/2021 D-07-B-50222-DE-00 MONTAGE- UND BETRIEBSANLEITUNG...
-
Seite 2: Vorwort - Produktphilosophie
Sie haben sich für ein hochwertiges Qualitätsprodukt der IGEMA-GmbH entschieden und wir bedanken uns für Ihr Vertrauen. Seit mehr als 100 Jahren werden unter dem Markenzeichen IGEMA Mess- und Regelungssysteme entwickelt, produziert und weltweit vertrieben. Ganz nach dem Motto „Dampf ist unsere Leidenschaft“ bieten wir Ihnen insbesondere im Dampf- und Kondensatbereich das komplette Programm zum sicheren und wirtschaftlichen Betrieb Ihrer Anlagen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise ................6 1.1 Verwendete Symbole ..................6 1.2 Bestimmungsgemäße Verwendung des Gerätes ..........7 1.3 Sicherheit am Arbeitsplatz ................8 1.4 Gerätespezifische Sicherheitshinweise ............. 9 1.5 Haftungsausschluss ..................9 2. Verpackungsinhalt ....................9 3. Wichtige Hinweise ..................... 10 3.1 Bestimmungsgemäßer Gebrauch .............. - Seite 4 Inhaltsverzeichnis 7. Montage ......................14 7.1 Ausführung mit Flansch .................. 14 7.2 Ausführung mit Anschweißenden ..............14 7.3 Wärmebehandlung der Schweißnähte ............14 7.4 Ablassleitung ....................14 8. Elektrischer Anschluss ..................15 8.1 Anschlussplan ....................15 8.2 Anschluss Magnetsperrschalter ..............16 8.3 Technische Daten Magnetsperrschalter............
- Seite 5 Inhaltsverzeichnis 12. Ablassventil ....................... 21 12.1 Aufbau ......................21 12.2 Montage ...................... 22 12.3 Inbetriebnahme ................... 23 12.4 Wartung ...................... 23 13. Ersatzteile ......................25 13.1 Schwimmerschalter ..................25 13.2 Ablassventil ....................25 14. Außerbetriebnahme ..................26 14.1 Entsorgung ....................26 15.
-
Seite 6: Wichtige Sicherheitshinweise
Sicherheitseinrichtungen zu achten. Unqualifizierte Personen dürfen nicht mit den oben genannten Arbeiten beauftragt werden! Die IGEMA GmbH übernimmt keine Haftung für Sach- und Personenschäden, die durch unqualifizierte Personen bzw. auf Nichtbeachten dieser Montage- und Betriebsanweisung zurückzuführen sind. Falls keine ausreichend qualifizierte Person einsetzbar ist, kann die IGEMA GmbH mit der Installation/Wartung beauftragt werden. -
Seite 7: Bestimmungsgemäße Verwendung Des Gerätes
Mediums und des Gerätes zu informieren. Im Zweifelsfall wenden Sie sich an den zuständigen Montageleiter bzw. Bauleiter. Die richtige Einbaulage, Ausrichtung und Strömungsrichtung des Gerätes sind zu beachten! Entfernen Sie vor Installation des IGEMA Produktes an Kessel oder Behälter unbedingt jegliche Schutzabdeckungen und ggf. die Schutzfolie von Typenschildern und Schaugläsern. -
Seite 8: Sicherheit Am Arbeitsplatz
1.3 Sicherheit am Arbeitsplatz Bevor die Installation des Gerätes oder die Wartung am Gerät vorgenommen wird, muss ein sicherer Zugang gewährleistet und ein abgesicherter Arbeitsbereich abgesteckt sowie gekennzeichnet werden, für ausreichende Beleuchtung des Arbeitsbereiches ist zu sorgen. Für schwere Lasten ist stets Gefahr Gefah eine Hebevorrichtung zu verwenden! -
Seite 9: Gerätespezifische Sicherheitshinweise
Die IGEMA GmbH Mess- und Regelsysteme übernimmt keine Haftung, sollten die genannten Vorschriften, Anweisungen und Warnhinweise nicht beachtet und befolgt werden. Änderungen an einem IGEMA Gerät, sofern sie nicht in der Montage- und Betriebsanleitung ausdrücklich aufgeführt sind, liegen in der Verantwortung des Anwenders. -
Seite 10: Wichtige Hinweise
3. Wichtige Hinweise 3.1 Bestimmungsgemäßer Gebrauch Schwimmerschalter RBA26/36: Der Schwimmerschalter RBA26 kann als Zweipunkt-Wasserstandsregler oder Wasserstands- begrenzer ohne besondere Bauart für Dampferzeuger eingesetzt werden. Das Produkt entspricht der EU-Richtlinie 2014/68/EU. Angewandte Regelwerke nach EN 13445 / EN 12952 / EN 12953 / AD2000 oder nach ASME-Boiler. -
Seite 11: Technische Daten
Technische Daten 5.1 Geräteausführungen RBA26/36 IP54/65 Schaltbereiche: Schaltverstellbereich W [mm] RBA 26 RBA 36 Abhängig von Druckstufe und Dichtebereich Maße A, Z: Maß Z [mm] Maß [mm] RBA26 PS [ba] A-D+800 RBA36 RBA26/36 Abhängig von Schwimmerlänge und Maß D Ventile:... -
Seite 12: Anschlussart
5.2 Anschlussart Standard : Flansche nach DIN oder ASME Auf Anfrage : Anschweißenden oder Schweißmuffen nach DIN oder ASME 5.3 Werkstoffe Mediumberührende und druckhaltende Bauteile aus C-Stahl nach DIN oder ASME. 5.4 Einsatzgrenzen Nenndruck Max. zul. Druck PS [bar] Max. zul. Temperatur TS [°C] 5.5 Korrosionsbeständigkeit Bei bestimmungsgemäßem Gebrauch wird die Sicherheit des Gerätes nicht durch Korrosion... -
Seite 13: Aufbau
6. Aufbau RBA26/36 Legende IP54 IP65 (1) Schaltgehäuse (2) Magnetsperrschalter (3) Gebermagnet (4) Geberrohr (5) Gewindebolzen (6) Sechskantmutter (7) Oberteil (8) Dichtring (9) Geberrohrkappe (10) Haltefeder (11) Schwimmerstange (12) Schwimmer (13) Anbaugehäuse (14) Ablassventil (15) Ablassanschluss (16) Anschlussstutzen (17) O-Ring... -
Seite 14: Montage
Montage Anschluss der Absperrventile (W+D) nur mit horizontal verlaufender Spindel. Durchflussrichtung “→’’ muss in Richtung des Anbaugehäuses (13) weisen! Vorsicht Gerät Absperrventilen bestückten Kesselstutzen spannungsfrei anschließen. Es ist darauf zu achten, dass die Höhe der NW-Marke auf dem Anbaugehäuse des Gerätes mit der des Kessels übereinstimmt! 7.1 Ausführung mit Flansch •... -
Seite 15: Elektrischer Anschluss
8. Elektrischer Anschluss Anschluss nur durch qualifiziertes Personal nach Anschlussplan vornehmen! Beachten Sie die Vorschriften des VDE und der örtlichen Netzbetreiber Vorsicht für die bauseitige Installation! Nur für den Einsatzbereich geeignete Kabel verwenden! Beim Aufbau einer Sicherheitsschaltung ist die Schaltzeit des Magnet- sperrschalters zu beachten. -
Seite 16: Anschluss Magnetsperrschalter
Andernfalls werden die Bauteile zerstört und fallen aus. Sollten die Geräte und sonstige, dazugehörige elektronische Vorsicht Komponenten trotzdem isoliert werden, so geschieht dies auf eigenes Risiko. IGEMA GmbH übernimmt keine Haftung für Schäden, die im Zuge einer Isolierung des Gerätes und den dazugehörigen Komponenten entstanden sind. -
Seite 17: Inbetriebnahme
Inbetriebnahme Bei Inbetriebnahme und während des Betriebes ist das Gerät heiß. Achtung Verbrennungsgefahr! Gefahr 9.1 Inbetriebnahme des Gerätes gleichzeitig mit dem Kessel Angaben zu Werkstoff, Druck und Temperatur prüfen! • Ablassventil (14) schließen. (siehe Skizze Kapitel 6) • Absperrventile (D+W) ganz öffnen. •... -
Seite 18: Betriebsüberwachung
10. Betriebsüberwachung Für Wasserstandsregler und –begrenzer ist ein getrenntes Durchblasen der Verbindungsleitungen einschließlich des Anbaugehäuses erforder- lich. Vorsicht 10.1 Durchblasen der Verbindungsleitungen • Absperrventile (W+D) schließen. (siehe Skizze Kapitel 6) • Ablassventil (14) langsam öffnen, dabei wird das Anbaugehäuse entleert. •... -
Seite 19: Wartung
11. Wartung Bei Konservierungsarbeiten oder chemischer Reinigung des Kessels sind vorhergehend die Absperrventile des Gerätes zu schließen. Idealerweise wird der Durchgang an der Flanschverbindung der Kessel- Vorsicht stutzen durch Steckscheiben unterbrochen. Während der Kesselrevision das Gerät, insbesondere Schwimmer (12), Schwimmereinrichtung (11, 12) mit Gebermagnet (3), Magnetsperrschalter (2) und die zugehörigen Absperrarmaturen auf einwandfreien Zustand überprüfen. -
Seite 20: Schwimmereinrichtung Überprüfen Bzw. Austauschen
11.3 Schwimmereinrichtung überprüfen bzw. austauschen • Anbaugehäuse öffnen (siehe Kapitel 11.1) • Geberrohrkappe (9) über Federdrahtklammer (10) entsichern. • Schwimmerstange (11) mit Schwimmer (12) aus Geberrohr (4) herausziehen und auf Beschädigung überprüfen. • Verformte oder korrodierte Teile auswechseln. • Komplette Schwimmereinrichtung (11, 12) in Geberrohr (4) einführen. •... -
Seite 21: Ablassventil
12. Ablassventil 12.1 Aufbau AV250 • Mit eingangsseitigem Außengewinde G½″ • Ausgangsseite mit Schneidringverschraubung ø12 nach DIN 2353 – DS12 • Auf Anfrage andere Ablassanschlüsse möglich AV520 • Mit eingangsseitigem Außengewinde G½″ • Ausgangsseite mit Schneidringverschraubung ø12 nach DIN 2353 – DS12 •... -
Seite 22: Montage
AV585 • Mit eingangsseitigem Außengewinde G½″ • Ausgangsseite mit Schneidringverschraubung ø12 nach DIN 2353 – DS12 • Mit Endschalter zur Registrierung des Abschlammvorgangs • Auf Anfrage andere Ablassanschlüsse möglich (1) Ventilgehäuse (11) Handrad (2) Dichtring (12) Schild AUF-ZU (3) Sitz (13) Hutmutter (4) Ventilspindel mit Kegel (14) Ablassanschluss... -
Seite 23: Inbetriebnahme
12.3 Inbetriebnahme Rost, Sand oder ähnliche Verunreinigungen im Medium bzw. beim ersten Spülen vor der Inbetriebnahme können Undichtigkeiten hervorrufen, wenn sie sich im Bereich des Sitzes festsetzen. Ausspülen des Ventils: • Das Ventil ganz öffnen, um ein Ausspülen zu ermöglichen. Auf Grund der Lagerung kann sich die vorgepresste Stopfbuchsenpackung setzen und ihre Dichtheit nachlassen (siehe Kapitel 12.4) •... - Seite 24 Auswechseln des kompletten Oberteils: • Ausbau der Einzelteile siehe „Packungswechsel“ • Sitz (3) mit einem Sechskantsteckschlüssel SW11 herausschrauben. • Neuen (im Gewindebereich gefetteten) Sitz einschrauben und anziehen, Anzugsdrehmoment M = 55 Nm. • Komplettes Oberteil austauschen. • Neue Spindel einsetzen. •...
-
Seite 25: Ersatzteile
13. Ersatzteile Bei Ersatzteilbestellung Artikelnummer und die auf dem Typenschild eingetragene Gerätenummer angeben! 13.1 Schwimmerschalter Pos. Bezeichnung PS [bar] Artikel- Nr. Anzahl Magnetsperrschalter 15-01122 Nach Auftrag O-Ring 40-00309 100-160 Schwimmereinrichtung 15-13746 Nach Auftrag Schwimmer Gewindebolzen 40-04012 Dichtung 40-00200 Sechskantmutter 40-00738 Schraubenbolzen 40-02325 Kammprofildichtung... -
Seite 26: Außerbetriebnahme
Bei der Entsorgung des Gerätes müssen die gesetzlichen Vorschriften zur Abfallentsorgung beachtet werden. Dieses hochwertige IGEMA- Produkt wurde unter Anwendung der QM- Systemvorgaben gemäß DIN EN ISO 9001:2000 projektiert, gefertigt und geprüft. Sollte das angelieferte Gerät Transportschäden aufweisen oder trotz unserer Qualitäts-Endkontrolle zu Beanstandungen Anlass geben, so wenden Sie sich... -
Seite 27: Konformitätserklärung
15. Konformitätserklärung...
