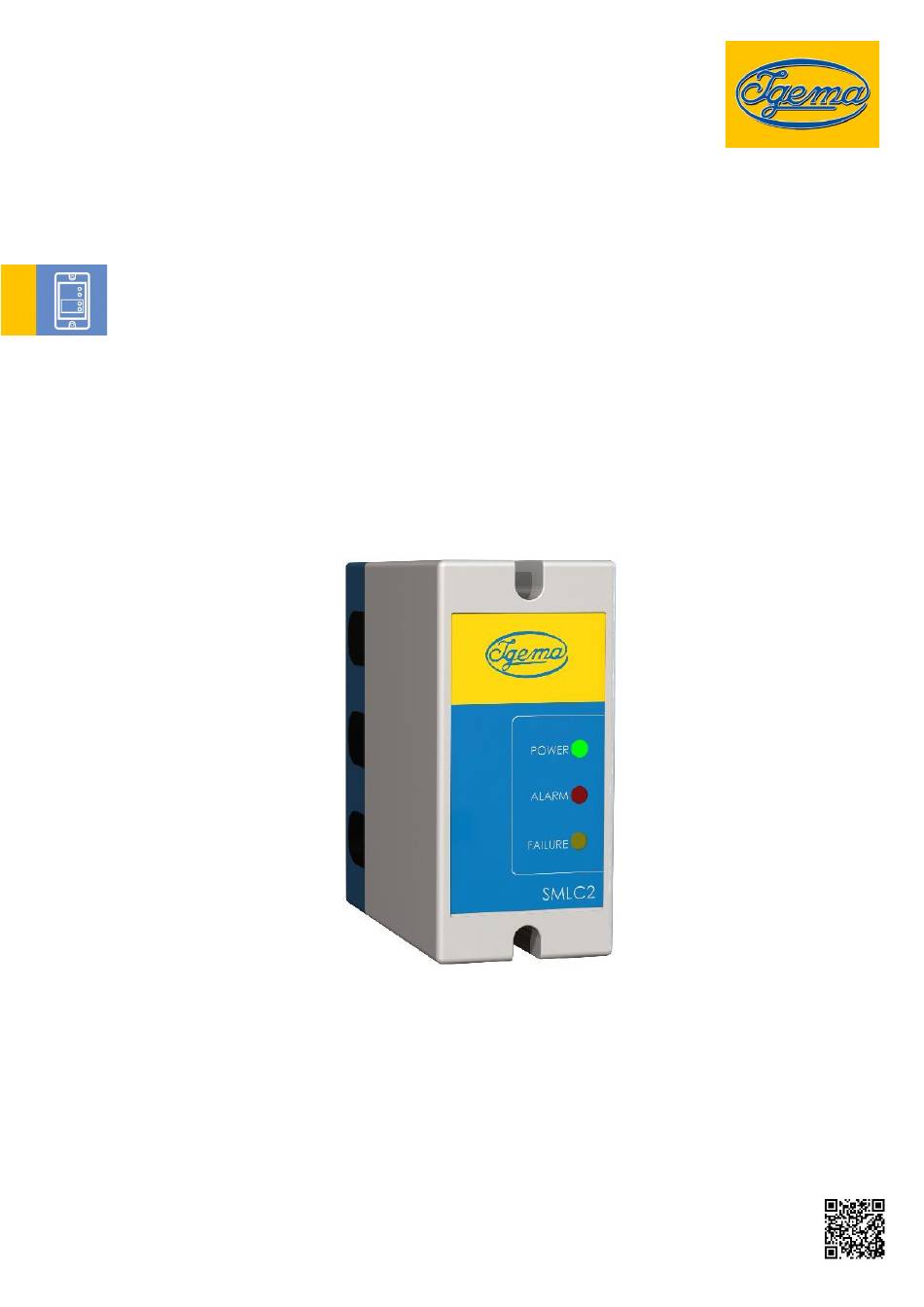

- Seite 1 Niedrigwasserstandbegrenzer SMLC2 zum Einsatz mit der Niveausonde: EL030 oder EL19-2, oder den Mehrstabsonden EL963 und MS015A/B SIL 3 Ausgabe 12/2020 D-08-B-51036-DE-00 MONTAGE- U: BETRIEBSANLEITUNG...
-
Seite 2: Vorwort - Produktphilosophie
Sie haben sich für ein hochwertiges Qualitätsprodukt der IGEMA-GmbH entschieden und wir bedanken uns für Ihr Vertrauen. Seit mehr als 100 Jahren werden unter dem Markenzeichen IGEMA Mess- und Regelungssysteme entwickelt, produziert und weltweit vertrieben. Ganz nach dem Motto „Dampf ist unsere Leidenschaft“ bieten wir Ihnen insbesondere im Dampf- und Kondensatbereich das komplette Programm zum sicheren und wirtschaftlichen Betrieb Ihrer Anlagen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise ................5 1.1 Verwendete Symbole ..................5 1.2 Bestimmungsgemäße Verwendung des Gerätes ..........6 1.3 Sicherheit am Arbeitsplatz ................7 1.4 Gerätespezifische Sicherheitshinweise ............. 8 1.5 Haftungsausschluss ..................8 2. Verpackungsinhalt ....................9 3. Bestimmungsgemäßer Gebrauch ..............9 4. - Seite 4 6. Konfiguration ..................... 22 7. Technische Daten ..................... 22 7.1 Gerätedaten - Auswerter ................. 22 7.2 Gerätedaten - Sonde..................23 7.3 SIL-Kenndaten ....................24 7.4 Grenzdaten der potentialfreien Kontakte............24 7.5 Typschild ......................24 8. Störungsanalyse und -behebung ..............25 9.
-
Seite 5: Wichtige Sicherheitshinweise
Sicherheitseinrichtungen zu achten. Unqualifizierte Personen dürfen nicht mit den oben genannten Arbeiten beauftragt werden! Die IGEMA GmbH übernimmt keine Haftung für Sach- und Personenschäden, die durch unqualifizierte Personen bzw. auf das Nichtbeachten dieser Montage- und Betriebsanweisung zurückzuführen sind. Falls keine ausreichend qualifizierte Person einsetzbar ist, kann die IGEMA GmbH mit der Installation/Wartung beauftragt werden. -
Seite 6: Bestimmungsgemäße Verwendung Des Gerätes
Mediums und des Gerätes zu informieren. Im Zweifelsfall wenden Sie sich an den zuständigen Montageleiter bzw. Bauleiter. Die richtige Einbaulage, Ausrichtung und Strömungsrichtung des Gerätes sind zu beachten! Entfernen Sie vor Installation des IGEMA Produktes an Kessel oder Behälter unbedingt jegliche Schutzabdeckungen und ggf. die Schutzfolie von Typenschildern und Schaugläsern. -
Seite 7: Sicherheit Am Arbeitsplatz
1.3 Sicherheit am Arbeitsplatz Bevor die Installation des Gerätes oder die Wartung am Gerät vorgenommen wird, muss ein sicherer Zugang gewährleistet und ein abgesicherter Arbeitsbereich abgesteckt sowie gekennzeichnet werden, für ausreichende Gefahr Gefah Beleuchtung des Arbeitsbereiches ist zu sorgen. Für schwere Lasten ist stets eine Hebevorrichtung zu verwenden! Vor Beginn jeglicher Arbeiten ist sorgfältig zu prüfen, welche Flüssigkeiten oder Gase sich in der Rohrleitung befinden bzw. -
Seite 8: Gerätespezifische Sicherheitshinweise
Die IGEMA GmbH Mess- und Regelsysteme übernimmt keine Haftung, sollten die genannten Vorschriften, Anweisungen und Warnhinweise nicht beachtet und befolgt werden. Änderungen an einem IGEMA Gerät, sofern sie nicht in der Montage- und Betriebsanleitung ausdrücklich aufgeführt sind, liegen in der Verantwortung des Anwenders. -
Seite 9: Verpackungsinhalt
Betrieb ohne ständige Beaufsichtigung müssen die erforderlichen Wartungsvorgänge über Kontrolleinrichtungen an den Begrenzergeräten selbsttätig überwacht durchgeführt werden. Die dauernde Selbstüberwachung garantiert die Funktionalität, so dass eine Prüftaste nicht notwendig ist. Sonden für den Einsatz mit dem SMLC2: Name Anschluss Elektrodenlänge 125mm –... -
Seite 10: Systembeschreibung
Erkennung von Niedrigwasser und der Auslösung der Sicherheitselektrode. Auch die Erkennung von Kurzschlüssen und Unterbrechungen in der Sondezuleitung ist gesichert. Der Strom, der über die Kontakte der Sicherheitskette fließt, wird im SMLC2 durch Absicherung auf 4 Ampère begrenzt, wodurch ein Verkleben der Kontakte verhindert wird. -
Seite 11: Led-Anzeige
Der SMLC2 ist in der Lage jeden möglichen Erstfehler im Moment des Auftretens zu erkennen nachgeschalteten Sicherheitskettenrelais abzuschalten. Nichterkennen eines Fehlers ist somit unmöglich. Als dynamische Überwachung findet alle 2sec eine Gesamtprüfung des Gerätes als vollautomatischer Prozess statt. Da dieser Test im Hintergrund läuft, wird dies nicht explizit angezeigt. -
Seite 12: Ausführung Und Einbau
5. Ausführung und Einbau Das Gerät wird im Kunststoff-Steckgehäuse zum Einbau in Schaltschränken geliefert. Das Gehäuse ist ausgelegt zur Schnellbefestigung mit Federrastung für die Norm-Tragschiene 35 mm nach DIN EN 50022 und zur Schraubbefestigung auf einer Montageplatte. 5.1 Einbaumaße und -bezeichnungen Unterteil Frontansicht Seitenansicht... -
Seite 13: Einbau
5.2 Einbau Nach geltenden Richtlinien Schutzart sicherstellen Gefahr Mit Schnappbefestigung für die Normtragschiene 35 mm nach DIN EN 50022 Gerät auf Normtragschiene mittels der Schnappbefestigung (4) aufrasten. Befestigungsschrauben (3) lösen und Haube (7) vom Sockel (5) abziehen. - Ohne Schnappbefestigung Befestigungsschrauben (3) lösen und Haube (7) vom Sockel (5) abziehen. -
Seite 14: Anschlussplan
SMLC2 Sicherheitskette Signalisierung elektrischer Anschluss: geschirmte Anschlussleitung 4 x 0,75mm z.B. Helutherm 145 Multi-C IGEMA Art.Nr. 40-55214 ● 1 2 3 EL030 oder EL19-1 Im betriebsbereiten Zustand (Sicherheitskette geschlossen; Brenner EIN) sind die Relais- kontakte 7 und 8 bzw. 10 und 12 (Signalisierung AUS) geschlossen. -
Seite 15: Vorgehensweise
Zulässige Spannung siehe Typenschild. Geschirmte Anschlussleitung (4 x 0,75 mm²) zur Sonde verwenden (z.B. Helutherm 145 Multi-C IGEMA Art.Nr. 40-55214). • Länge der Verbindungsleitung max. 100 m. • Schirm nur am Steuergerät SMHC2 (Klemme 6) anschließen. Nach elektrischem Anschluss –bei spannungsfreiem Gerät-... -
Seite 16: Montage Der Sonde
5.4 Montage der Sonde Transportschutzrohr vor der Montage unbedingt entfernen! Gefahr Werden mehrere Sonden in einen Flansch geschraubt, so sollte der Sondenstecker (2) und die dazugehörende Sonde gekennzeichnet sein, um ein Vertauschen zu verhindern! Gefahr EL968 und MS015A/B: siehe separate Montage- und Betriebsanleitung Befestigung der Elektrodenverlängerung (9) Elektrodenverlängerung (9) ca. -
Seite 17: Befestigungselemente Zur Aufnahme Von Sonden
5.5 Befestigungselemente zur Aufnahme von Sonden Die nachstehend in der Tabelle aufgeführten Flansche, Dichtungen, Schrauben und Muttern sind nach DIN EN 12952 und 12953 ausgelegt. Flansche nach DIN Form Gewindebohrung Werkstoff EN1092-1 nach Bohrbild EN1092-1 1.0460 100 / 160 EN1092-1 EN1092-1 nach Bohrbild EN1092-1... -
Seite 18: Montage Im Anbaugehäuse
Schrauben nach DIN Anzahl Abmessung Werkstoff M16 x 75 M20 x 100 1.7709 100/160 M24 x 110 M20 x 90 1.7709 M24 x 110 100/160 2510 LM27 x 145 Ck 35 Muttern nach DIN Anzahl Abmessung Werkstoff EN 24032 1.7258 100/160 EN 24032 1.7258... - Seite 19 Abbildung Anbaugehäuse Werkstoff Flansche 1.0460 Rohre St35.8 / 16 Mo 3 ( je nach Druckstufe) Edelstahl und Werkstoffe nach ASME auf Anfrage.
- Seite 20 Baumaße Baumaße min. mm d 60,3 114,3 Prozessanschluss M1 Dichtform DIN Form B1 DIN EN 1092-1 Typ 11 Form B2 Prozessanschluss M2 Dichtform DIN Form B1 DIN EN 1092-1 Typ 11 Form B2 Auf Anfrage sind auch Flansche nach ASME, Anschweißenden oder Socket Welding nach DIN oder ASME am Prozessanschluss M2 möglich.
-
Seite 21: Kürzen Der Elektrodenverlängerung
5.7 Kürzen der Elektrodenverlängerung Sonde nur bei drucklosem, erkaltetem Kessel / Anbaugehäuse ausbauen oder warten! Die Sonde ist während des Betriebs heiß! Schwere Verbrennungen an Händen und Armen sind möglich. Beim Lösen der Sonde kann Dampf oder Gefahr heißes Wasser austreten! Schwere Verbrennungen am ganzen Körper sind möglich. -
Seite 22: Konfiguration
6. Konfiguration Die voreingestellte Abschaltzeit von 4 Sekunden kann verändert werden. Sie ist mit dem örtlichen Sachverständigen abzustimmen. Vorsicht Einstellung der Abschaltzeit: • SMHC2 öffnen. Dazu die Befestigungsschrauben (3) lösen und die Haube (7) – bei spannungsfreiem Gerät- vom Sockel (5) abziehen. •... -
Seite 23: Gerätedaten - Sonde
230V AC (-15% +10%), 50/60Hz* Leistungsaufnahme: Messleitung (Datenaustausch): geschirmte Anschlussleitung zur Sonde 2x2x0,75 mm² (z.B. Helutherm 145 Multi-C IGEMA Art. Nr. 40-55214) Elektrischer Anschluss: 12 pol. Schraubklemmleiste Schutzart: IP40 nach DIN EN 60529 (im Kesselbereich ist die Schutzart IP54 sicherzustellen) Gerätesicherung:... -
Seite 24: Sil-Kenndaten
Hierfür ist die Sonde in regelmäßigen Abständen auf Beschädigungen, Verschleiß und Ablagerungen zu prüfen. Vorsicht 7.3 SIL-Kenndaten Type B Low demand mode: PFD 2,05*10 High demand mode: PFH 5,18*10 Proof-Test_Intervall: T1 8760 h 7.4 Grenzdaten der potentialfreien Kontakte Sicherheitskette Schaltspannung (max.) 250 V AC 25 V DC 300 V DC... -
Seite 25: Störungsanalyse Und -Behebung
Verschleiß- und Ersatzteilen beschränkt sich die Garantie auf Material und Konstruktions- fehler. Niveausonden sind Verschleißteile und unterliegen nicht der Gewährleistung. Dieses hochwertige IGEMA- Produkt wurde unter Anwendung der QM-System- vorgaben gemäß DIN EN ISO 9001:2000 projektiert, gefertigt und geprüft. Sollte das angelieferte Gerät Transportschäden aufweisen oder trotz unserer Qualitäts-Endkontrolle zu Beanstandungen Anlass geben, so wenden Sie sich... -
Seite 26: Konformitätserklärung
10. Konformitätserklärung... -
Seite 27: Zertifikate
11. Zertifikate DGRL-Baumusterprüfung:... - Seite 28 SIL 3 Zertifizierung:...
-
Seite 29: Anhang
12. Anhang Notwendige Geräte für Systemaufbau (72h-Betrieb): Gerät Alternative Betriebsbedingung ASME Wasserstand- immer Direktanzeiger* Wasserstand- 2 Indirektanzeiger** immer Direktanzeiger NW-Begrenzer immer nein NW-Begrenzer nein Füllstandreglung 24h+72h Überfüllsicherung 24h+72h nein Leitfähigkeits- nein begrenzung Direktanzeiger sind Geräte, bei denen optisch (mit dem Auge) direkt der Füllstand des Kesselwassers abgelesen werden kann. - Seite 32 IGEMA GmbH Antwerpener Str. 1 Fon.: +49 2501 92424-0 48163 Münster Fax.: +49 2501 92424-99 Deutschland info@igema.com www.igema.com...
