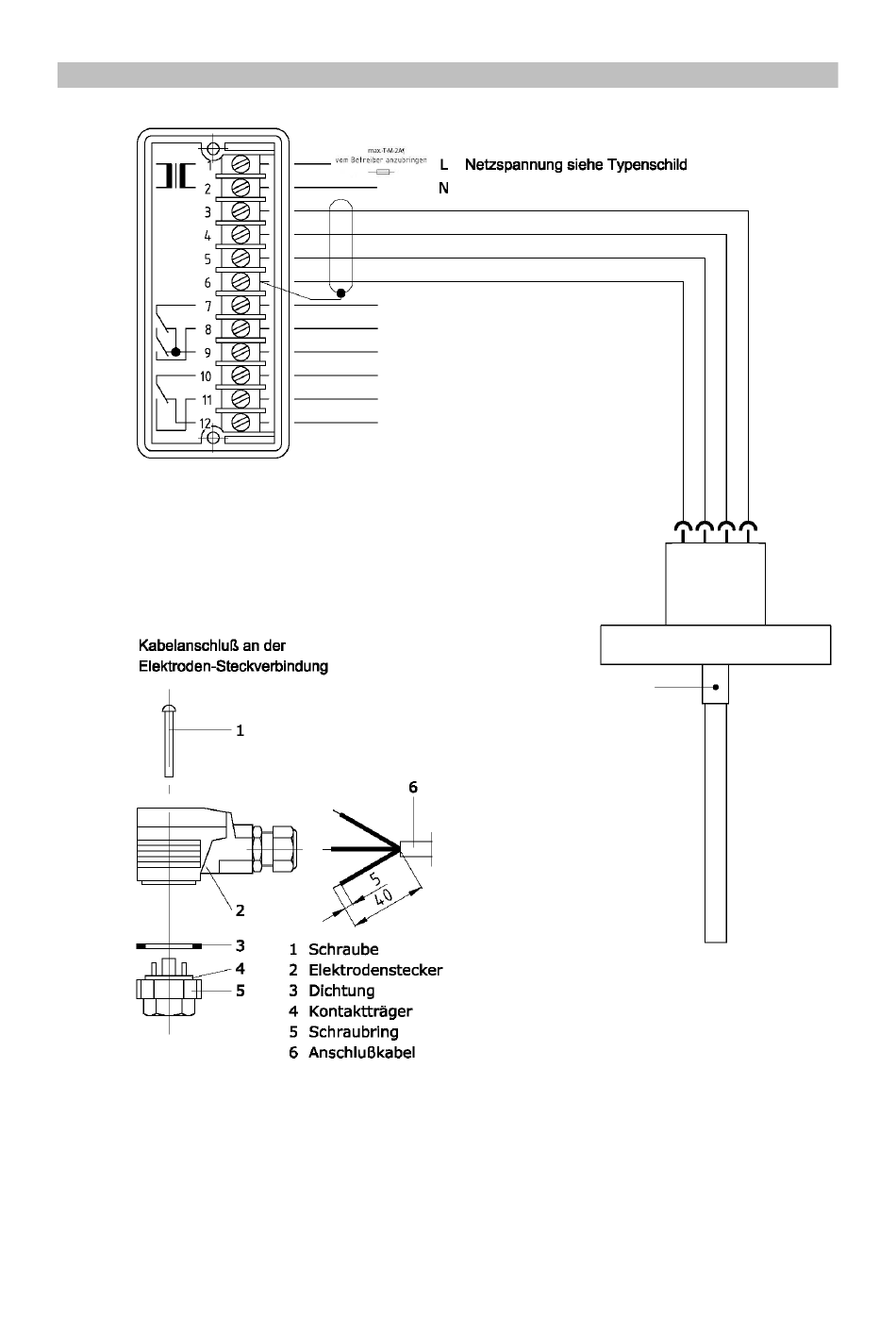

5.3.2 Anschlussplan
SMLC2
elektrischer Anschluss:
geschirmte Anschlussleitung 4 x 0,75mm
z.B. Helutherm 145 Multi-C IGEMA Art.Nr. 40-55214
Im betriebsbereiten Zustand (Sicherheitskette geschlossen; Brenner EIN) sind die Relais-
kontakte 7 und 8 bzw. 10 und 12 (Signalisierung AUS) geschlossen.
Die Kontaktbelegung ist auch auf der Rückplatte der Haube abgedruckt.
(EL968 und MS015A/B: siehe separate Montage- und Betriebsanleitung)
14
Sicherheitskette
Signalisierung
2
EL030 oder EL19-1
●
1 2 3
