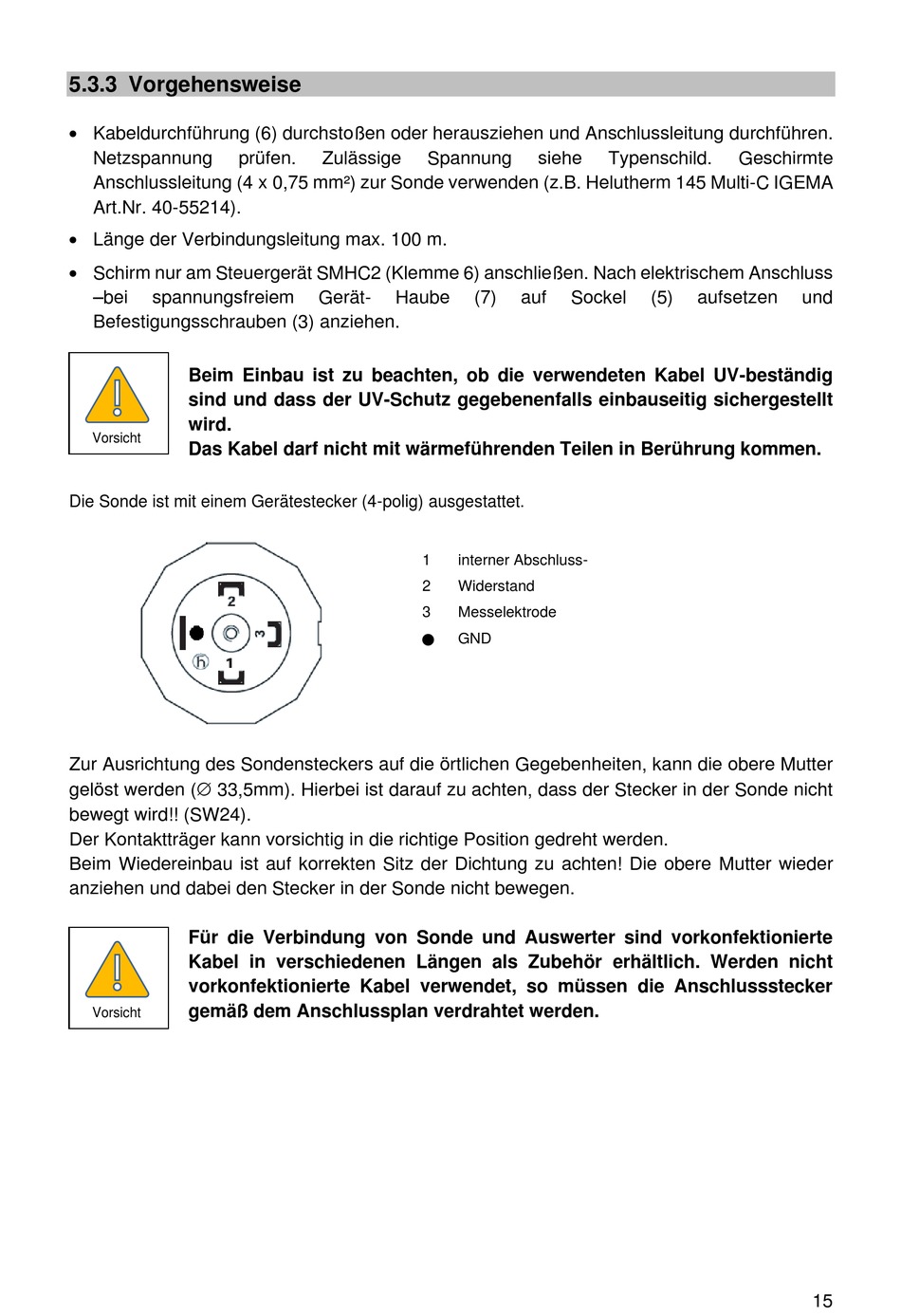

5.3.3 Vorgehensweise
• Kabeldurchführung (6) durchstoßen oder herausziehen und Anschlussleitung durchführen.
Netzspannung
prüfen.
Anschlussleitung (4 x 0,75 mm²) zur Sonde verwenden (z.B. Helutherm 145 Multi-C IGEMA
Art.Nr. 40-55214).
• Länge der Verbindungsleitung max. 100 m.
• Schirm nur am Steuergerät SMHC2 (Klemme 6) anschließen. Nach elektrischem Anschluss
–bei
spannungsfreiem
Befestigungsschrauben (3) anziehen.
Beim Einbau ist zu beachten, ob die verwendeten Kabel UV-beständig
sind und dass der UV-Schutz gegebenenfalls einbauseitig sichergestellt
wird.
Vorsicht
Das Kabel darf nicht mit wärmeführenden Teilen in Berührung kommen.
Die Sonde ist mit einem Gerätestecker (4-polig) ausgestattet.
Zur Ausrichtung des Sondensteckers auf die örtlichen Gegebenheiten, kann die obere Mutter
gelöst werden ( 33,5mm). Hierbei ist darauf zu achten, dass der Stecker in der Sonde nicht
bewegt wird!! (SW24).
Der Kontaktträger kann vorsichtig in die richtige Position gedreht werden.
Beim Wiedereinbau ist auf korrekten Sitz der Dichtung zu achten! Die obere Mutter wieder
anziehen und dabei den Stecker in der Sonde nicht bewegen.
Für die Verbindung von Sonde und Auswerter sind vorkonfektionierte
Kabel in verschiedenen Längen als Zubehör erhältlich. Werden nicht
vorkonfektionierte Kabel verwendet, so müssen die Anschlussstecker
gemäß dem Anschlussplan verdrahtet werden.
Vorsicht
Zulässige
Spannung
Gerät-
Haube
(7)
1
interner Abschluss-
2
Widerstand
3
Messelektrode
GND
siehe
Typenschild.
auf
Sockel
(5)
Geschirmte
aufsetzen
und
15
