Wechselaufsatz (Wa); Montage Des Wechselaufsatzes - Xylem SI Analytics Titroline 7000 Gebrauchsanleitung

14
2.6

Wechselaufsatz (WA)

21
20
19
18

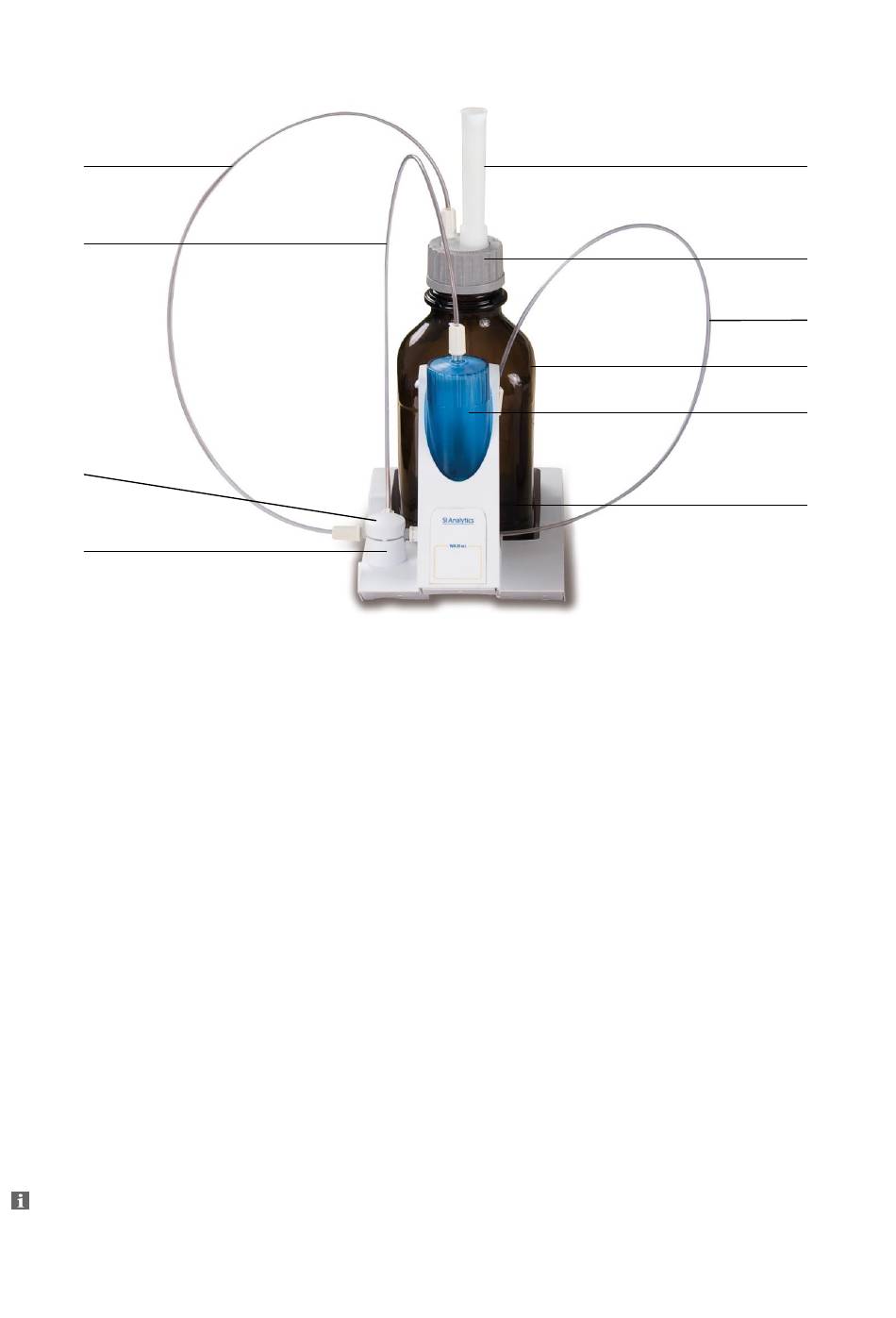

Abb. 9
12) TZ 2003 - Trockenrohr
13) TZ 3802 - Schraubkappe GL 45 mit Bohrung,
inkl. Adapter mit 2 Öffnungen für Trockenrohr und Ansaugschlauch
14) TZ 3873 - Dosierschlauch ohne Dosierspitze und Halter, oder
TZ 3874 - Dosierschlauch mit Dosierspitze und Halter
15) TZ 3803 - 1 Liter Reagenzienflasche, braun
16) TZ 3900 - UV Schutzmantel
17) TZ 1507 - Abtropfröhrchen aus Plastik
18) TZ 3000 - 3/2-Wege Ventil
19) TZ 3801 - Ventilabdeckung
20) TZ 3872 - Verbindungsschlauch
21) TZ 3871 - Ansaugschlauch

Montage des Wechselaufsatzes

2.6.1
Abb. 9 zeigt eine komplett zusammengebaute Wechseleinheit.
1. Das Ventil mit dem angeschlossenen Schläuchen aus der Verpackung entnehmen und in die
Ventilhalterung stecken bis es einrastet.
2. Den Ventildeckel auf das Ventil wie abgebildet (Abb. 9) aufstecken.
3. Verbindungsschlauch TZ 3872 in die dafür vorgesehene Gewindeöffnung des Bürettenzylinders stecken
und mit der Hand festschrauben.
4. Der Ansaugschlauch TZ 3871 in die Gewindeöffnung des GL 45 oder S 40 -Adapters stecken und mit der
Hand festschrauben.
Alle anderen Schläuche sind bereits vormontiert.
12
13
14
15
16
17
