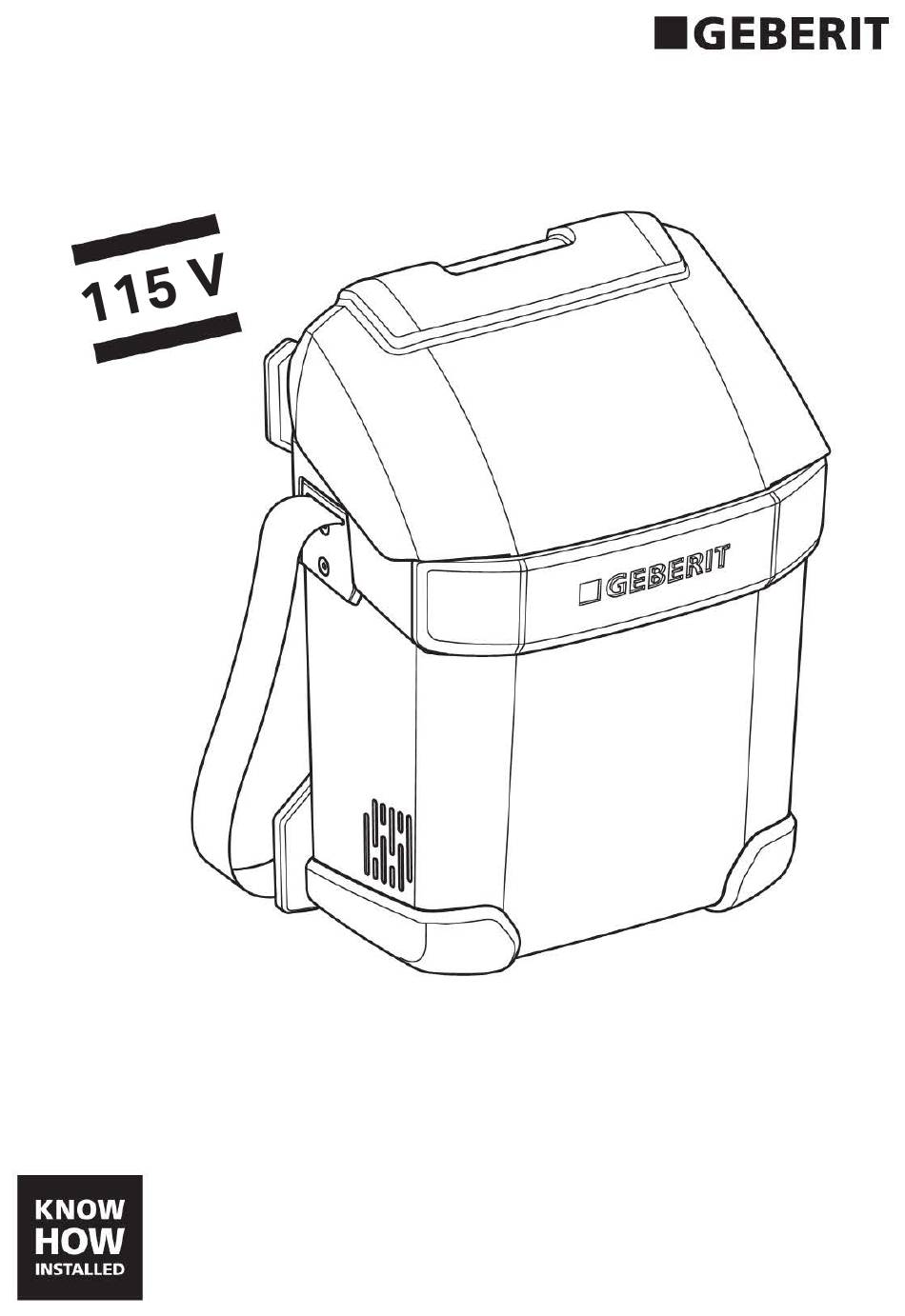

- Seite 1 ESG 3 Operation Manual Betriebsanleitung Manuel d’utilisation Istruzioni di funzionamento...
- Seite 3 Betriebsanleitung Operation Manual B1157-002 © 01-2015 966.475.00.0 (01)
- Seite 4 Das Geberit Elektroschweissgerät ESG 3 darf nur verwendet werden zum Schweissen von: • Geberit Elektroschweissmuffen ø 40– 160 mm mit Geberit PE und Geberit Silent- db20 Rohren und Formstücken • Geberit Elektroschweissbändern für Fixpunkt ø 50–315 mm mit Geberit PE Rohren und Formstücken...
-
Seite 5: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise • Vor Inbetriebnahme des Elektroschweissgeräts Betriebsanleitung und Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen • Betriebsanleitung für die Zukunft zusammen mit dem Elektroschweissgerät aufbewahren • Länderspezifische Sicherheitsvorschriften einhalten • Netzseitige Absicherung mit FI-Schutz- schalter vornehmen. Diesbezüglich sind die länderspezifischen Vorschriften einzuhalten •... - Seite 6 Wartung dürfen von Kindern nicht ohne Beaufsichtigung durchgeführt werden (gemäss EN 60335-1) B1157-002 © 01-2015 966.475.00.0 (01)
- Seite 7 • Elektroschweissgerät vor Nässe und Feuchtigkeit schützen • Muffenkabel erst mit Elektroschweissmuffe oder Elektroschweissband verbinden, wenn saubere und trockene Geberit PE oder Geberit Silent-db20 Rohre oder Formstücke eingesteckt sind • Elektroschweissgerät nicht öffnen. Defekte Netz- und Fernbedienungskabel ausschliesslich durch Ersatzkabel von Geberit ersetzen •...
- Seite 8 WARNUNG: Verletzungsgefahr durch Unachtsamkeit • Elektroschweissgerät nur in technisch einwandfreiem Zustand verwenden • Muffenkabel und Verbindungskabel mit abgenutzten Steckern ersetzen • Elektroschweissgerät vor jedem Gebrauch auf Schäden prüfen • Elektroschweissgerät während des Betriebs nicht unbeaufsichtigt lassen. Kinder und andere Personen während der Benutzung des Geräts fernhalten •...
- Seite 9 Symbolerklärung Tabelle 1: Symbole in der Anleitung Symbol Bedeutung GEFAHR Weist auf eine unmittelbar gefährliche Situation hin, die Tod oder schwere Verletzungen zur Folge haben kann WARNUNG Weist auf eine mögliche gefährliche Situation hin, die Tod oder schwere Verletzungen zur Folge haben kann VORSICHT Weist auf eine mögliche gefährliche Situation hin,...
-
Seite 10: Produktbeschreibung

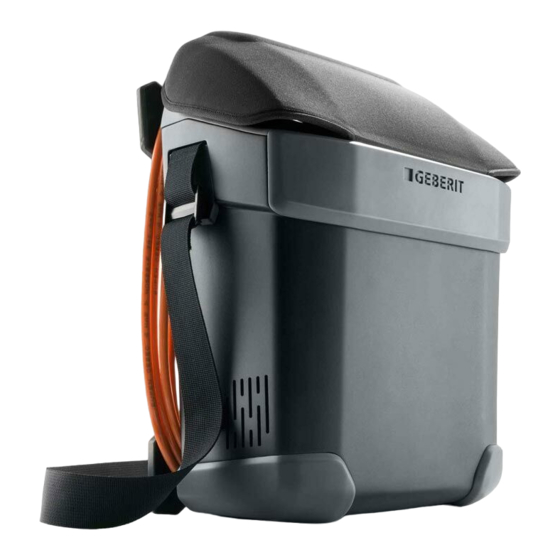

Produktbeschreibung Aufbau Das Geberit Elektroschweissgerät ESG 3 besteht aus und wird geliefert mit: • Elektroschweissgerät inklusive Betriebsanleitung • Fernbedienung • Muffen- und Verbindungskabeln Die Ausstattung kann je nach Lieferumfang variieren. Elektroschweissgerät Netzkabel Fernbedienung mit Kabel Elektroschweissmuffenkabel für Geberit Elektroschweissmuffen und Geberit Elektroschweissbänder für Fixpunkt... - Seite 11 Funktion Das Geberit Elektroschweissgerät ESG 3 ist mit einem Überspannungsschutz ausgerüstet, der das Gerät vor Überspannungsschäden schützt. Bei Netzbetrieb mit 115 Volt Versorgungsspannung Bei einer Versorgungsspannung von 115 Volt lassen sich alle Geberit Elektroschweissmuffen und Geberit Elektroschweissbänder für Fixpunkt schweissen.
-
Seite 12: Technische Daten
Technische Daten Nennspannung 100–240 V Netzfrequenz 50–60 Hz Leistungsaufnahme 1085–1810 W Schutzklasse Schutzart IP55 Länge Netzkabel Schweissstrom max. Schweisszyklus bei Elektroschweissmuffen (ca.) 80 s Schweisszyklus bei Elektroschweissbändern (ca.) 80 s Mindestbelastungswiderstand 5 Ω Maximalbelastungswiderstand 68 Ω Sicherung 10 A Temperaturbereich im Betrieb -10 –... -
Seite 13: Bedienung
• Rohre und Formstücke sind gemäss Montageanleitung für Geberit Elektroschweissmuffen vorbereitet • Rohroberflächen sind gemäss Montageanleitung für Geberit Elektroschweissband für Fixpunkt vorbereitet Für das serielle Schweissen dürfen maximal drei Geberit Elektroschweissmuffen oder Geberit Elektroschweissbänder ≤ ø 63 mm miteinander verbunden sein. - Seite 14 Verbindungskabel gemäss Skizze einstecken Ergebnis Elektroschweissmuffen oder Elektroschweissbänder sind für das serielle Schweissen vorbereitet. B1157-002 © 01-2015 966.475.00.0 (01)
-
Seite 15: Schweissung Mit Geberit Elektroschweissgerät Esg 3 Durchführen
• Rohre, Formstücke und Schweissstellen sind trocken und schmutzfrei • Rohre und Formstücke sind gemäss Montageanleitung für Geberit Elektroschweissmuffen vorbereitet • Rohroberflächen sind gemäss Montageanleitung für Geberit Elektroschweissband für Fixpunkt vorbereitet GEFAHR Lebensgefahr durch elektrischen Schlag Nasse und wasserführende Leitungen nicht... - Seite 16 Das Geberit Elektroschweissgerät ESG 3 ist mit einer Automatik ausgestattet, die eine Doppelschweissung bei angeschlossenem Muffenkabel verhindert. Elektroschweissgerät an Versorgungsspannung anschliessen. LED-Anzeige <Netzanschluss> leuchtet auf (siehe Abbildung A, Umschlagseite hinten). Muffenkabel mit Elektroschweissmuffe oder Elektroschweissband für Fixpunkt verbinden. LED-Anzeige <Schweissbereit>...
- Seite 17 Starttaste drei Sekunden drücken. LED-Anzeige <Störung allgemein> erlischt. 00:00:03 Mit der abgekühlten Geberit Elektroschweissmuffe oder dem abgekühlten Geberit Elektroschweissband für Fixpunkt kann ein erneuter Schweissvorgang durchgeführt werden. Nach ca. 80 Sekunden ist die Schweissung beendet. LED- Anzeige <Schweissvorgang>...
-
Seite 18: Störung Im Betrieb
Störung im Betrieb Beim Aufleuchten der LED-Anzeige <Störung allgemein> , bzw. der LED-Anzeige <Störung allgemein> und einer weiteren LED- Anzeige, wurde der Schweissvorgang aufgrund einer Störung vorzeitig abgebrochen. Fehler Ursache Massnahmen LED-Anzeigen Zu niedrige Nicht erforderliche <Störung Netzspannung Verbraucher abschalten Stromerzeuger mit allgemein>... - Seite 19 Geberit und ggf. trocknen oder <Schweiss- Elektroschweiss- reinigen vorgang> band für Fixpunkt Neue Geberit leuchten Elektroschweissmuffe oder neues Geberit Elektroschweissband für Fixpunkt verwenden Muffenstecker Netzstecker ziehen während Starttaste drei Sekunden Schweissvorgang drücken entfernt Mit der abgekühlten Geberit Elektro- schweissmuffe oder dem abgekühlten...
- Seite 20 LED-Anzeigen Fehlerstrom beim Netzstecker ziehen <Störung Schweissen, z. B. Elektroschweissgerät, durch Feuchtigkeit sämtliche Kabel sowie allgemein> an elektrischen Geberit Elektro- <Schweissvorgang> Verbindungen schweissmuffe oder Geberit Elektroschweiss- <Schweissbereit> band für Fixpunkt leuchten trocken und sauber halten LED-Anzeigen Zu viele serielle...
- Seite 21 , <Schweissung durch Entfernen ersetzen beendet> der Muffenstecker Elektroschweissgerät an leuchten, und LED- eine qualifizierte Anzeige <Störung Servicestelle senden allgemein> blinkt 1) Adressen von qualifizierten Servicestellen bei den Geberit Vertriebsgesellschaften erfragen oder über www.geberit.com abrufen B1157-002 © 01-2015 966.475.00.0 (01)
- Seite 22 Instandhaltung Wartungsregeln Die nachfolgenden Wartungsintervalle und Wartungsarbeiten sind aus Sicherheitsgründen zwingend einzuhalten und auszuführen. Intervall Wartungsarbeit Regelmässig • Elektroschweissgerät auf äussere (vor dem sicherheitsrelevante Mängel und Einsatz, zu Beschädigungen sichtprüfen. Beschädigtes Beginn des Elektroschweissgerät nicht in Betrieb nehmen! Arbeitstags) • Netzkabel auf äussere sicherheitsrelevante Mängel und Beschädigungen sichtprüfen.
-
Seite 23: Entsorgung Von Elektro- Und Elektronik-Altgeräten
Das Symbol gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Altgeräte sind zur fachgerechten Entsorgung direkt an Geberit zurückzugeben. Adressen der Annahmestellen können bei der zuständigen Geberit Vertriebsgesellschaft erfragt werden. B1157-002 © 01-2015 966.475.00.0 (01) - Seite 24 Konformität EG-Konformitätserklärung entsprechend Richtlinien 2004/108/EG und 2006/95/EG Hiermit erklären wir, dass das Geberit Elektroschweissgerät ESG 3 aufgrund der Konzipierung und Bauart sowie der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen entspricht. Bei einer nicht bestimmungsgemässen Verwendung des Elektroschweissgeräts oder bei einer nicht mit uns abgestimmten...
-
Seite 25: Dokumentationsbeauftragter
21.11.2013, Dr. F. Klaiber, 21.11.2013, G. Taubert, Geschäftsführer Leiter Normen / Patente Adresse Geberit International AG, Schachenstrasse 77, CH-8645 Jona, Schweiz Dokumentationsbeauftragter Werner Trefzer, Produktkommunikation, Geberit International AG, CH-8645 Jona, Schweiz B1157-002 © 01-2015 966.475.00.0 (01) -
Seite 26: Target Group
160 mm with Geberit PE and Geberit Silent-db20 pipes and fittings • Geberit electrofusion tapes for anchor point ø 50–315 mm with Geberit PE pipes and fittings Any other use, or use extending beyond the intended application, is deemed to be improper. -
Seite 27: Basic Safety Notes
Basic safety notes • Read through the operation manual and safety notes in their entirety before commissioning the electrofusion machine and follow the instructions they contain to the letter • Keep the operation manual with the electrofusion machine for future reference •... - Seite 28 • Only connect the sleeve connection cable to the electrofusion coupling or electrofusion tape once clean and dry Geberit PE or Geberit Silent-db20 pipes or fittings have been inserted • Do not open the electrofusion machine. Replace defective mains connection cables...
- Seite 29 WARNING: Risk of injury from lack of care • Only use the electrofusion machine if it is in perfect working order • Replace the sleeve connection cable and connecting cable with worn plugs • Check the electrofusion machine for damage before each use •...
-
Seite 30: Explanation Of Symbols
Explanation of symbols Table 1: Symbols in the instructions Symbol Meaning DANGER Refers to an immediately dangerous situation that may cause serious injury or death WARNING Refers to a potentially dangerous situation that may cause serious injury or death CAUTION Refers to a potentially dangerous situation that may cause slight or moderate injury or material damage... -
Seite 31: Product Description
Product description Structure The Geberit electrofusion machine ESG 3 consists of and is delivered with: • electrofusion machine inclusive of operation manual • remote control • mains connection cable and connecting cables The equipment may vary depending on the scope of delivery. - Seite 32 When operating with 115 volts mains supply voltage With a supply voltage of 115 volts, it is possible to weld all Geberit electrofusion and Geberit electrofusion tapes for anchor point. The Geberit electrofusion machine ESG 3 also makes possible the serial welding of up to three Geberit electrofusion couplings or Geberit electrofusion tapes.
-
Seite 33: Technical Data
Technical data Nominal voltage 100–240 V Mains frequency 50–60 Hz Power consumption 1085–1810 W Protection class Protection degree IP55 Cable length Maximum welding current Welding cycle for electrofusion couplings (approx.) 80 s Welding cycle for electrofusion tapes (approx.) 80 s Minimum load resistance 5 Ω... -
Seite 34: Operation
Geberit electrofusion tape for anchor point For serial welding, a maximum of three Geberit electrofusion couplings or Geberit electrofusion tapes ≤ ø 63 mm may be connected to one another. In the case of serial welding of parts with different dimensions, please refer to the table on the rear cover page for the maximum number of parts that may be used. - Seite 35 Insert the connecting cables as shown in the sketch Result Electrofusion couplings or electrofusion tapes are prepared for serial welding. B1157-002 © 01-2015 966.475.00.0 (01)
- Seite 36 • Pipes and fittings are prepared in accordance with the installation manual for Geberit electrofusion couplings • Pipe surfaces are prepared in accordance with the installation manual for Geberit electrofusion tape for anchor point DANGER Danger of fatal electric shock...
- Seite 37 The Geberit electrofusion machine ESG 3 is equipped with an automatic mechanism which prevents a double weld when a sleeve connection cable is connected. Connect the electrofusion machine to the supply voltage. The <Mains connection> LED display lights up (see figure A, rear cover page).
- Seite 38 Press the start button and hold for three seconds. The <General malfunction> LED display goes out. 00:00:03 Repeat the welding procedure with the cooled Geberit electrofusion coupling or the cooled Geberit electrofusion tape for anchor point. Welding is completed after approx. 80 seconds. The <Welding procedure>...
-
Seite 39: Malfunctions During Operation
Malfunctions during operation If the <General malfunction> LED display lights up, or if the <General malfunction> LED display plus another LED display light up, the welding procedure has been aborted prematurely because of a malfunction. Fault Cause Actions LED displays for Mains voltage too Switch off any non- <General... - Seite 40 <Welding electrofusion tape connection cables and procedure> for anchor point dry or clean them if light up necessary Use a new Geberit electrofusion coupling or a new Geberit electrofusion tape for anchor point Sleeve connection Disconnect the mains plug removed...
- Seite 41 Keep electrofusion result of dampness malfunction> on electrical machine, all cables as well <Welding connections as Geberit electrofusion procedure> coupling or Geberit and <Ready for electrofusion tape for welding> light anchor point dry and clean <Ready for...
- Seite 42 Send the electrofusion <General machine to a qualified malfunction> LED service centre display flashes 1) For addresses of qualified service centres, contact your Geberit sales company or visit www.geberit.com B1157-002 © 01-2015 966.475.00.0 (01)
-
Seite 43: Maintenance Regulations
Maintenance Maintenance regulations For safety reasons, it is absolutely essential to observe the following maintenance intervals and perform the maintenance work described. Interval Maintenance work Regularly • Visually inspect the electrofusion machine for (before use, externally visible defects and damage that could at the start of affect safety. -
Seite 44: Disposal Of Waste Electrical And Electronic Equipment
The symbol indicates that the product cannot be disposed of with non-recyclable waste. Old equipment should be returned directly to Geberit, where it will be disposed of appropriately. Please contact your responsible Geberit sales company for addresses to which equipment can be returned. - Seite 45 EC declaration of conformity in accordance with directives 2004/108/EC and 2006/95/EC We hereby declare that the Geberit electrofusion machine ESG 3 meets the relevant basic health and safety requirements as a result of its design and construction type as well as the version that we have put on the market.
- Seite 46 21.11.2013, Dr F. Klaiber, 21.11.2013, G. Taubert, Managing Director Head of International Standardisation Address Geberit International AG, Schachenstrasse 77, CH-8645 Jona, Switzerland Person in charge of documentation Werner Trefzer, Produktkommunikation, Geberit International AG, CH-8645 Jona, Switzerland B1157-002 © 01-2015 966.475.00.0 (01)
- Seite 47 Ω ø 40 mm ø 40 mm 7 Ω ø 50 mm ø 50 mm 8 Ω ø 56 mm ø 56 mm 9 Ω ø 63 mm ø 63 mm 12 Ω ø 75 mm ø 75 mm 15 Ω ø...
- Seite 48 00:01:20...
- Seite 49 Geberit International AG Schachenstrasse 77 CH-8645 Jona T +41 55 221 63 00 F +41 55 221 63 16 documentation@geberit.com → www.geberit.com B1157-002 © 01-2015 966.475.00.0 (01)
