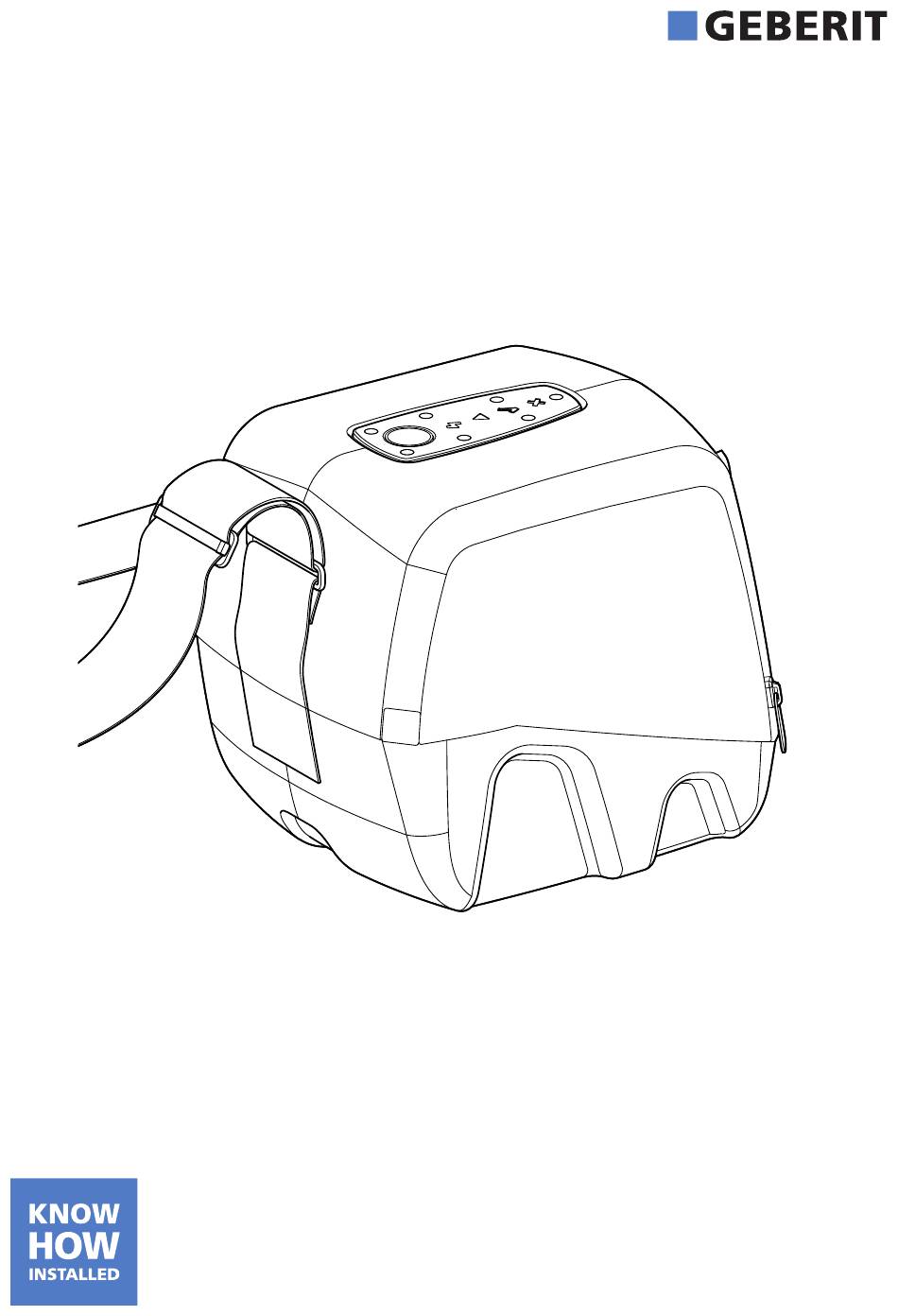

- Seite 1 ESG light Operation Manual Betriebsanleitung Manuel dʼutilisation Istruzioni di funzionamento...
-
Seite 4: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Bestimmungsgemässe Verwendung Das Geberit Elektroschweissgerät ESG light darf nur verwendet werden zum Schweissen von: • Geberit Elektroschweissmuffen ø 40–160 mm mit Geberit PE und Geberit Silent-db20 Rohren und Formstücken • Geberit Elektroschweissbändern für Fixpunkt ø 50–315 mm mit Geberit PE Rohren und Formstücken... - Seite 5 Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden (gemäss EN 60335-1:2012). Hinweise und Anleitungen befolgen WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen.
- Seite 6 • Elektroschweissmuffenkabel erst mit Elektroschweissmuffe oder Elektroschweissband verbinden, wenn saubere und trockene Geberit PE oder Geberit Silent-db20 Rohre oder Formstücke eingesteckt sind. • Elektroschweissgerät nicht öffnen. Defekte Elektroschweissmuffenkabel ausschliesslich durch entsprechendes Ersatzteil von Geberit ersetzen. • Defekte Netz- und Muffenkabel nur von einer autorisierten Fachwerkstatt ersetzen lassen.
- Seite 7 Symbolerklärung Symbole in der Anleitung Symbol Bedeutung Kennzeichnet eine Gefahr, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird. WARNUNG Kennzeichnet eine Gefahr, die zu Verletzungen führen kann, wenn sie nicht vermieden wird. VORSICHT ACHTUNG Kennzeichnet eine Gefahr, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.
-

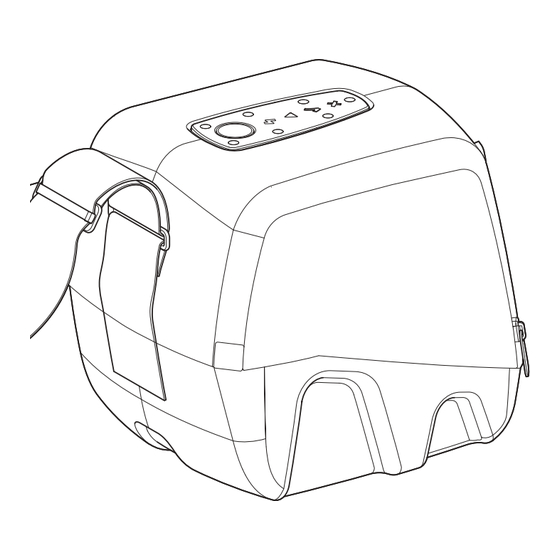

Seite 8: Produktbeschreibung
220–240 Volt alle Geberit Elektroschweissmuffen ø 40–160 mm und Geberit Elektroschweissbänder für Fixpunkt ø 50–315 mm schweissen. Das Geberit Elektroschweissgerät ESG light ist nicht für den Betrieb mit einem Stromerzeuger oder Generator vorgesehen. Das Geberit Elektroschweissgerät ESG light ist mit einem Überspannungsschutz ausgerüstet, der das Gerät vor Überspannungsschäden schützt. -
Seite 9: Technische Daten
Technische Daten Merkmal Wert Nennspannung 220-240 V AC Netzfrequenz 50-60 Hz Leistungsaufnahme 1120 W Schutzart IP44 Schutzklasse Belastungswiderstand 5-37 Ohm Sicherung 10 A Maximaler Schweissstrom Länge Netzkabel Umgebungstemperatur -20 - +50 °C Betriebstemperatur -10 - +40 °C Schweisszyklus bei Elektroschweissmuffen (ca.) 80 s Schweisszyklus bei Elektroschweissbändern (ca.) 80 s... -
Seite 10: Bedienung
Leitungen nicht verschweissen. 4 Bei Elektroschweissarbeiten im light durchführen Nassbereich muss ein Trenntransformator Das Geberit Elektroschweissgerät zwischengeschaltet werden. ESG light ist mit einer Automatik 4 Geberit Elektroschweissmuffe ausgestattet, die eine oder Geberit Doppelschweissung bei Elektroschweissband vor einer angeschlossenem Muffenkabel Zweitverschweissung abkühlen verhindert. - Seite 11 Elektroschweissgerät an Starttaste drücken. Versorgungsspannung anschliessen. ü LED-Anzeige Schweissvorgang ü LED-Anzeige Netzanschluss leuchtet auf, und LED- leuchtet auf. Anzeige Schweissbereit erlischt. Elektroschweissmuffenkabel mit Elektroschweissmuffe oder Nach ca. 80 Sekunden ist die Elektroschweissband für Fixpunkt Schweissung beendet, und die verbinden. Muffenstecker können gelöst werden. 00:01:20 ü...
-
Seite 12: Störungen Beheben
Zum Abbrechen des Schweissvorgangs Starttaste drücken. ü LED-Anzeige Störung erlischt. Ergebnis ü Schweissvorgang wurde abgebrochen. Mit der abgekühlten Geberit Elektroschweissmuffe oder dem ü LED-Anzeige Schweissvorgang abgekühlten Geberit Elektroschweissband für Fixpunkt kann erlischt. ein erneuter Schweissvorgang durchgeführt werden. Beide Muffenstecker lösen. - Seite 13 Elektroschweissmuffe oder neues Geberit Elektroschweissband für Fixpunkt verwenden. Muffenstecker während 4 Netzstecker ziehen. Schweissvorgang entfernt 4 Starttaste drei Sekunden drücken. 4 Mit der abgekühlten Geberit Elektroschweissmuffe oder dem abgekühlten Geberit Elektroschweissband für Fixpunkt erneuten Schweissvorgang durchführen. Elektroschweissgerät überhitzt 4 Elektroschweissgerät LED-Anzeigen Störung...
- Seite 14 Instandhaltung Wartungsregeln Elektroschweissgeräte, die nicht oder nicht fachgerecht gewartet sind, können schwere Unfälle verursachen. Nachfolgend beschriebene Wartungsintervalle und Wartungsarbeiten zwingend einhalten. Intervall Wartungsarbeit Regelmässig (vor dem Ein- • Elektroschweissgerät auf äussere sicherheitsrelevante satz, zu Beginn des Arbeits- Mängel und Beschädigungen sichtprüfen. Beschädigtes tags) Elektroschweissgerät nicht in Betrieb nehmen.
-
Seite 15: Entsorgung Von Elektro- Und Elektronik-Altgeräten
Entsorgung direkt an Geberit zurückzugeben. Adressen der Annahmestellen können bei der zuständigen Geberit Vertriebsgesellschaft erfragt werden. Impressum Geberit International AG, Jona Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com → www.geberit.com Dokumentationsbeauftragter Werner Trefzer, Technical Documentation, Geberit International AG, CH-8645 Jona, Schweiz 9007201520403851-1 © 05-2017 967.778.00.0 (01)
