4.3.7

Zugangsabsicherung

8025935/2021-01-08 | SICK
Irrtümer und Änderungen vorbehalten
120 mm

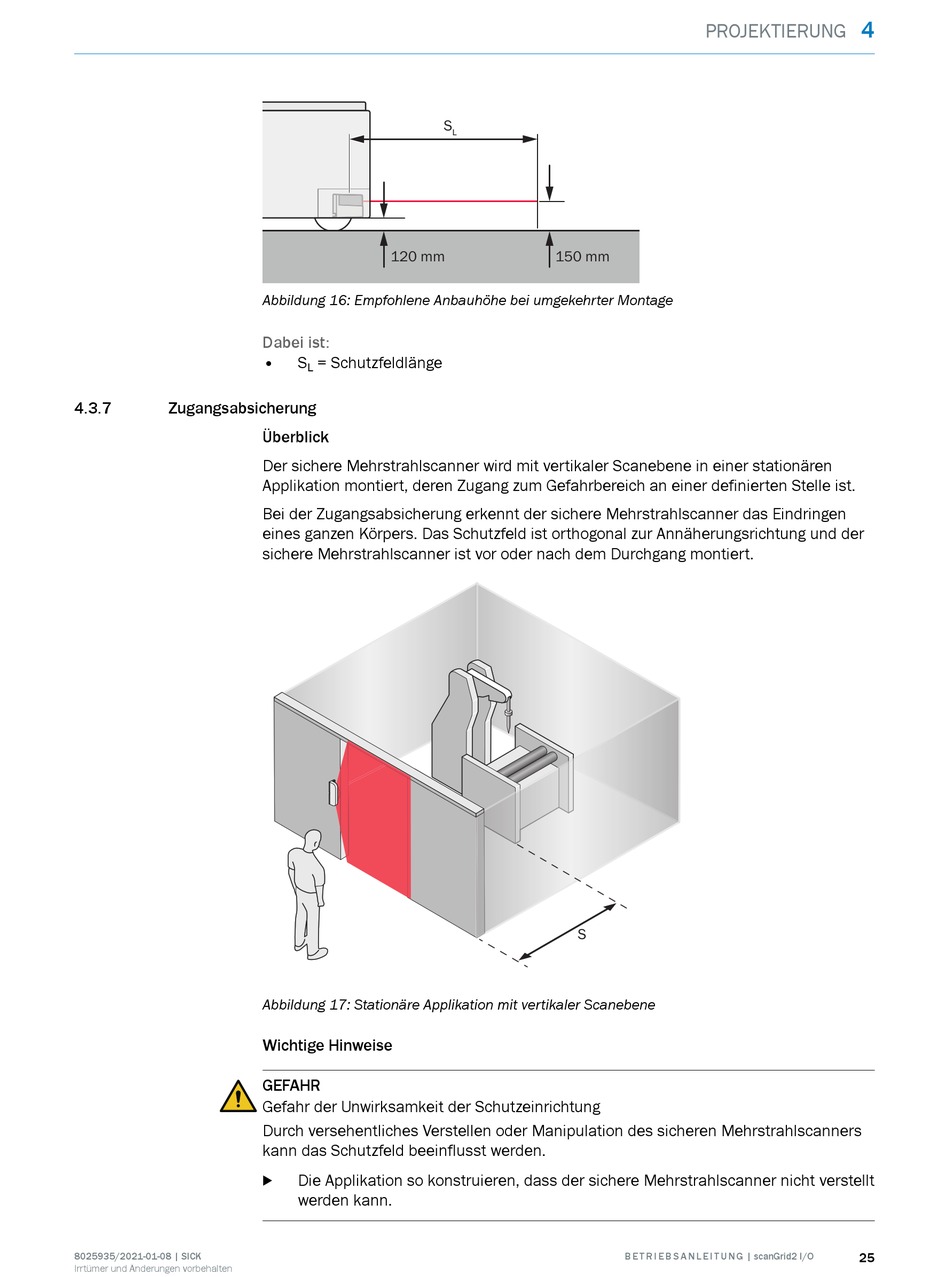

Abbildung 16: Empfohlene Anbauhöhe bei umgekehrter Montage
Dabei ist:
• S = Schutzfeldlänge
L
Überblick
Der sichere Mehrstrahlscanner wird mit vertikaler Scanebene in einer stationären
Applikation montiert, deren Zugang zum Gefahrbereich an einer definierten Stelle ist.
Bei der Zugangsabsicherung erkennt der sichere Mehrstrahlscanner das Eindringen
eines ganzen Körpers. Das Schutzfeld ist orthogonal zur Annäherungsrichtung und der
sichere Mehrstrahlscanner ist vor oder nach dem Durchgang montiert.
Abbildung 17: Stationäre Applikation mit vertikaler Scanebene
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Durch versehentliches Verstellen oder Manipulation des sicheren Mehrstrahlscanners
kann das Schutzfeld beeinflusst werden.
Die Applikation so konstruieren, dass der sichere Mehrstrahlscanner nicht verstellt
b
werden kann.
S
L
150 mm
S
PROJEKTIERUNG
