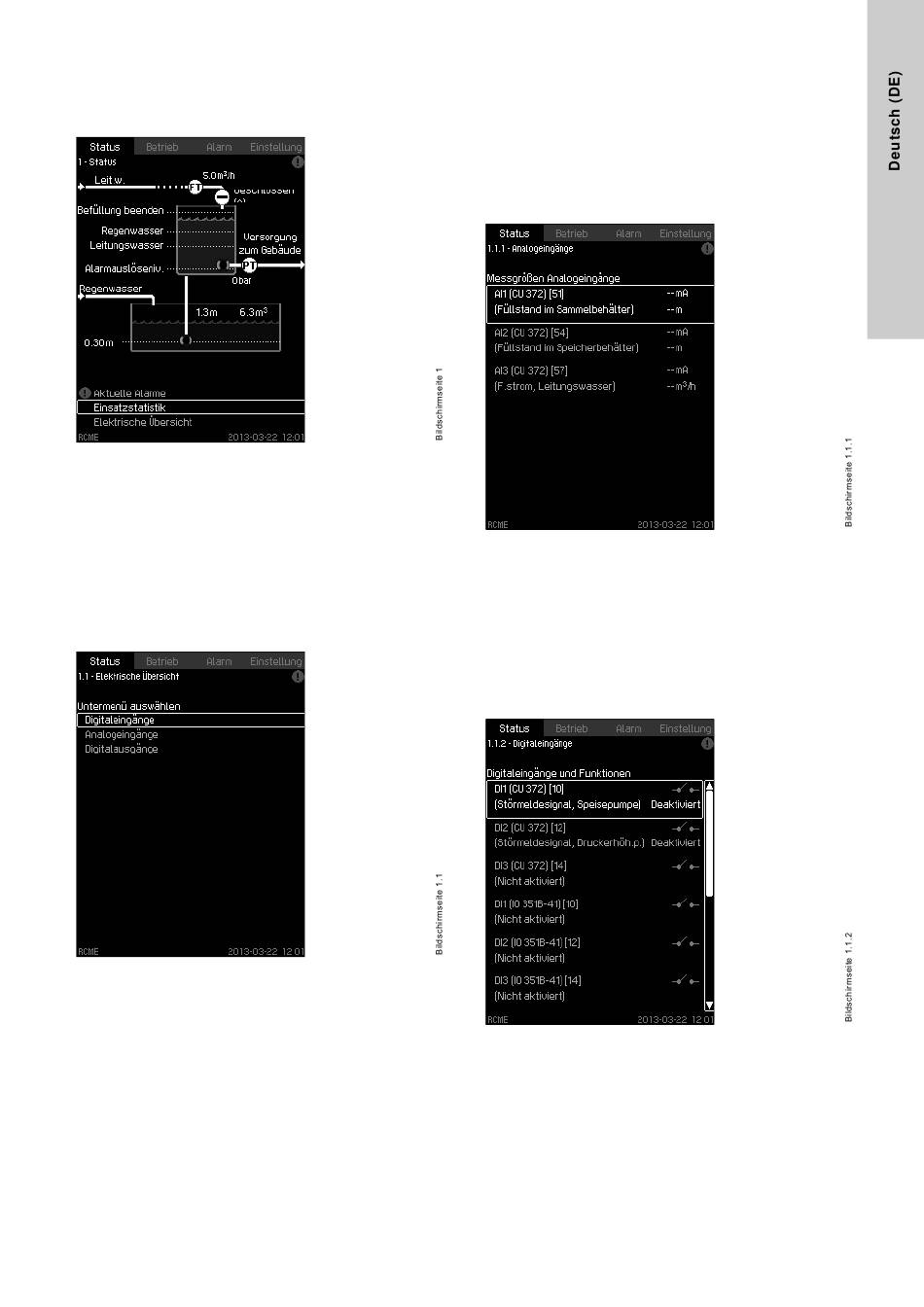

12. Status (1)
Beim Einschalten des Schaltschranks wird der nachfolgende Sta-
tusbildschirm angezeigt. In diesem Menü können keine Einstel-
lungen vorgenommen werden.
Status
Abb. 8
Werden innerhalb von 15 Minuten keine Tasten am Bedienfeld
gedrückt, kehrt die Steuerung zu dieser Bildschirmseite zurück.
Außerdem wird die Hintergrundbeleuchtung des Bedienfeldes
gedimmt.
12.1 Elektrische Übersicht (1.1)
Diese Bildschirmseite gibt einen Überblick über die verschiede-
nen Ein- und Ausgänge.
Die auf der Bildschirmseite angezeigten Untermenüs werden in
den nachfolgenden Unterabschnitten beschrieben.
Elektrische Übersicht
Abb. 9
12.1.1 Analogeingänge (1.1.1)
Diese Bildschirmseite gibt einen Überblick über die einzelnen
Analogeingänge. Angezeigt wird zudem der aktuell an jedem Ein-
gang anliegende Messwert.
Abb.
10
zeigt die Werkseinstellung.
Beispiel
Dem Analogeingang AI1 an der CU 372 (bezeichnet mit
Klemme 51) ist die Funktion "Füllstand im Sammelbehälter"
zugeordnet.
Abb. 10 Analogeingänge
12.1.2 Digitaleingänge (1.1.2)
Auf dieser Bildschirmseite wird der Status der einzelnen Digi-
taleingänge angezeigt.
Abb.
11
zeigt die Werkseinstellung.
Beispiel
Dem Digitaleingang DI1 an der CU 372 (bezeichnet mit
Klemme 10) ist der Eingangswert "Störmeldesignal, Speise-
pumpe" zugeordnet.
Abb. 11 Digitaleingänge
9
