9.1 Bildschirmaufbau

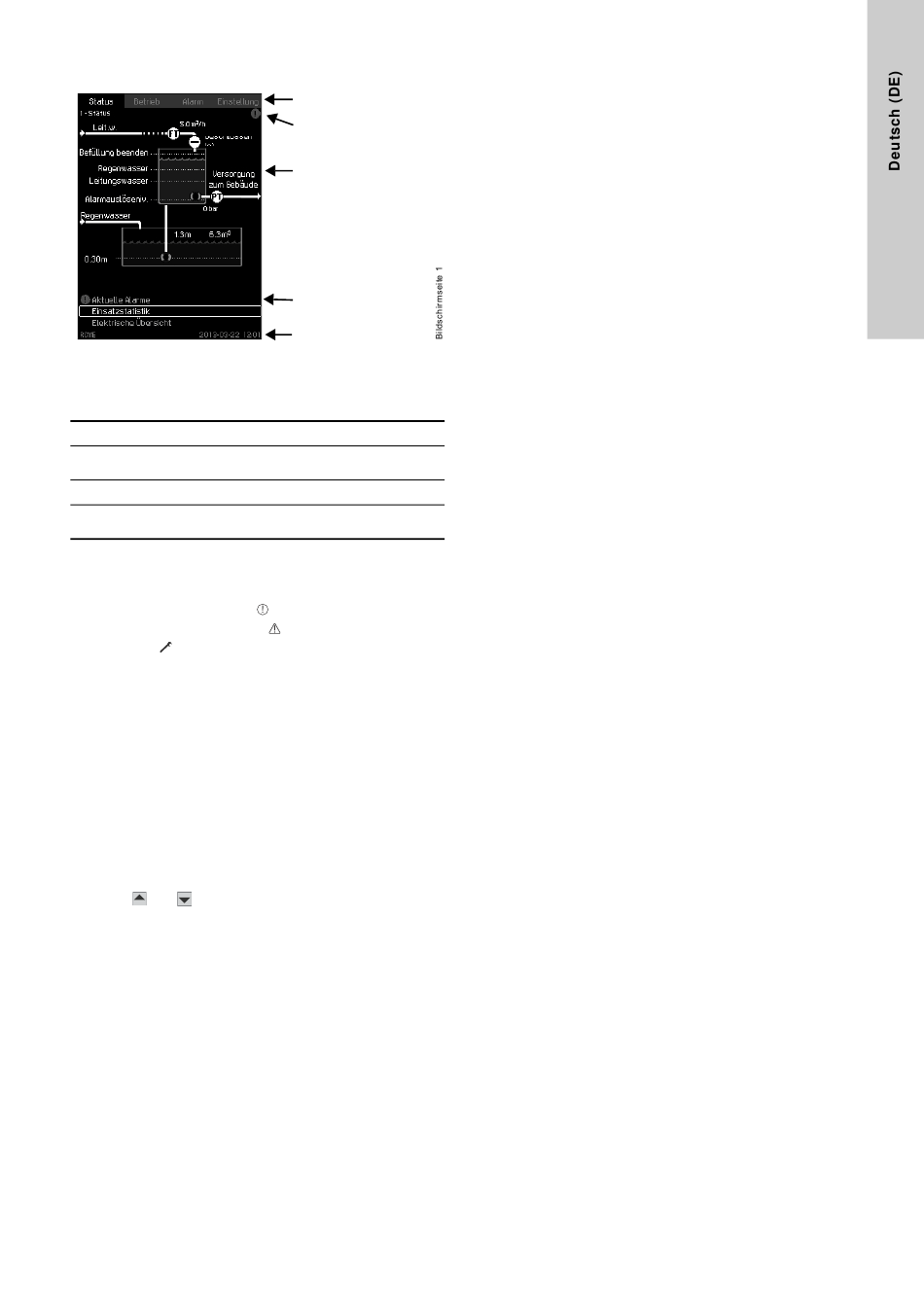

Bildschirmaufbau
Abb. 7
Menüzeile
Die Steuerung verfügt über vier Hauptmenüs:
Anzeigen des Anlagenstatus
Status
Ändern von Betriebsparametern
Betrieb
(optional passwortgeschützt)
Alarmprotokoll für die Störungssuche
Alarm
Ändern von Anlageneinstellungen
Einstellung
(optional passwortgeschützt)
Obere Statuszeile
In der oberen Statuszeile wird Folgendes angezeigt:
Nummer und Bezeichnung der Bildschirmseite (links)
bei einem Alarm das Symbol
bei einer Warnung das Symbol
das Symbol
, falls die Grundsprache gewählt wurde
(rechts).
Untere Statuszeile
In der unteren Statuszeile wird Folgendes angezeigt:
Anlagenname (links)
Datum und Uhrzeit (rechts).
Grafische Darstellung
Die grafische Darstellung zeigt die Regenwassernutzungsanlage
einschließlich der Speisepumpe und des Sammelbehälters.
Angezeigt werden auch verschiedene Einstellungen sowie der
Anlagenstatus, aufgezeichnete Daten oder andere Elemente.
Rollbalken
Wenn nicht alle Elemente der Liste vollständig im Display ange-
zeigt werden können, erscheint rechts ein Rollbalken mit den
. Die Tasten [ ∧ ] und [ ∨ ] dienen zum Auf-
Symbolen
und
und Abwärtsbewegen innerhalb der Liste.
Menüzeile
Obere Statuszeile
Grafische Darstellung
Rollbalken
Untere Statuszeile
(rechts)
(rechts)

10. Inbetriebnahme

10.1 Prüfungen vor der Erstinbetriebnahme
Vor der Erstinbetriebnahme der Anlage ist zu prüfen, ob
die Regenwassernutzungsanlage wie in Abschnitt
beschrieben montiert wurde.
der elektrische Anschluss wie in Abschnitt
beschrieben durchgeführt wurde.
Anschluss
alle Absperrventile geöffnet sind.
der Vorpressdruck im integrierten Druckbehälter 70 % des
gewünschten Sollwerts beträgt.
Weitere Informationen hierzu finden Sie im Abschnitt
17.3 Integrierter
Druckbehälter.
der Sammelbehälter ausreichend mit Wasser gefüllt ist, damit
die Speisepumpe SB Wasser in den Speicherbehälter fördern
kann.
10.2 Inbetriebnahme
Die Positionsnummern beziehen sich auf Abb.
1. Die Spannungsversorgung einschalten und warten, bis die
erste Bildschirmseite angezeigt wird.
2. "Displaysprache", "Einheiten", "Datum und Zeit" auf Bild-
schirmseiten 4.7.1 bis 4.7.3 einstellen.
Siehe die Abschnitte
15.7.1 Displaysprache (4.7.1)
15.7.3 Datum und Zeit
(4.7.3).
3. Die Einstellungen für den Sammelbehälter vornehmen.
Siehe Abschnitt
15.1 Einstellungen zum Behälter
4. Die Einstellungen zum maximal zulässigen Druck am Druck-
stutzen (p
) für die Druckerhöhungspumpe prüfen und ggf.
max
anpassen.
Siehe Abschnitt
15.2 Druckerhöhungspumpe Einstellungen
(4.2).
5. Jeglichen Alarm zurücksetzen.
Siehe Abschnitt
14.1 Aktuelle Alarme
6. Die zu überwachenden Betriebsparameter wählen und die
Grenzwerte festlegen.
Siehe Abschnitt
15.3.1 Digitaleingänge
7. Die Betriebsart der Speisepumpe auf "Auto" setzen.
Siehe Abschnitt
13. Betrieb
8. Die Betriebsart des Leitungswasserzulaufventils auf "Auto"
setzen.
Siehe Abschnitt
13. Betrieb
9. Überprüfen, ob die Speisepumpe abschaltet und das Lei-
tungswasserzulaufventil schließt, wenn der Speichertank das
Ausschaltniveau erreicht.
10. Die Druckerhöhungspumpe mit dem Fördermedium auffüllen:
11. Das Absperrventil am Auslass der Grundplatte schließen
(Pos. 14).
12. Die Frontplatte (Pos. 23) der Regenwassernutzungsanlage
RCME entfernen.
13. Um Drainagewasser zu entnehmen, einen Behälter unter dem
Ablassventil (Pos. 26) platzieren, das an die gemeinsame
Druckleitung der Druckerhöhungspumpe montiert ist.
14. Ablassventil (Pos. 26) öffnen.
15. Die Betriebsart der Druckerhöhungspumpe auf "On" setzen.
Siehe Abschnitt
13. Betrieb
16. Sobald ein stetiger Wasserstrahl aus dem Ablass austritt, das
Ablassventil (Pos. 26) schließen.
17. Die Drückerhöhungseinheit ist nun mit dem Fördermedium
aufgefüllt.
18. Das Absperrventil am Auslass der Grundplatte öffnen
(Pos. 14).
19. Die Betriebsart der Druckerhöhungspumpe auf "Auto" setzen.
Siehe Abschnitt
13. Betrieb
20. Die Regenwasserverbraucher aktivieren, wie z. B. die Toilet-
tenspülung oder den Gartenschlauch, um die gesamte Anlage
und die Rohrleitungen mit Wasser zu füllen.
Die Regenwassernutzungsanlage ist jetzt betriebsbereit und
kann das Gebäude mit Regenwasser versorgen.
