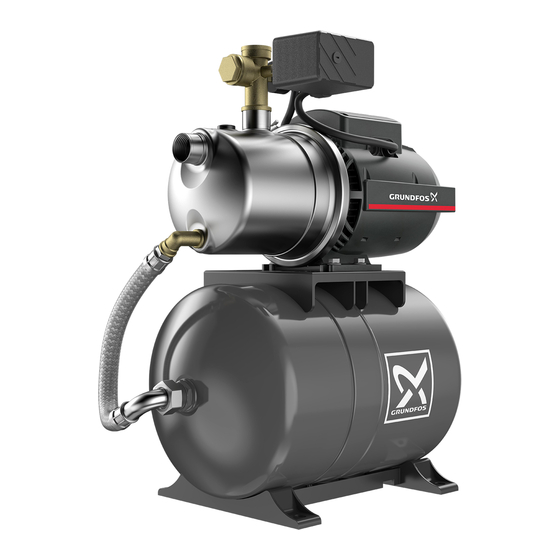

- Seite 1 GRUNDFOS INSTRUCTIONS JP and JP Booster Installation and operating instructions...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang: JP-Druckerhöhungsanlage ... 46 Montage- und Betriebsanleitungen, Sicherheitshinweisen und Serviceanleitungen von Grundfos verwendet. Installieren des Produkts ....46 Aufstellungsort . -
Seite 3: Lieferumfang: Jp-Pumpe
Stellen Sie sicher, dass ausreichend Platz für Service- und Folgendes ist im Lieferumfang enthalten: Wartungsarbeiten sowie für die Motorkühlung vorhanden ist. • 1 JP-Pumpe von Grundfos • Wir empfehlen, einen Freiraum von 0,5 m an drei Seiten des • 1 Tragegriff-Satz Produkts vorzusehen. -
Seite 4: Montieren Des Tragegriffs
Verwenden Sie eine Rohrzange oder ein ähnliches Werkzeug. JP-Pumpe JP-PT-H-Druckerhöhungsanlage [mm] [mm] Wenn die Pumpe oberhalb des Flüssigkeitsstands installiert wird, z. B. beim Fördern aus einem Brunnen, Behälter oder Reservoir, muss ein Fußventil in die Zulaufleitung eingebaut werden. Wir empfehlen ein Fußventil mit einem Schmutzfänger. -
Seite 5: Ansaugung Aus Einem Behälter
hin. Bei Pumpen, die mit einem positiven Zulaufdruck arbeiten, Pos. Beschreibung empfehlen wir hingegen eine allmähliche Abwärtsneigung der Leitung zur Pumpe hin. Höchstgelegene Zapfstelle Absperrventil Rohrabstützung Druckregler Ablauf zum Abwasserkanal Schmutzfänger. Ein Fußventil ist optional. Wir empfehlen, ein Fußventil für die JP PM zu verwenden. 5°-Winkel 3.2.4.2 Ansaugung aus einem Brunnen Im Installationsbeispiel ist eine JP PM dargestellt, aber das Beispiel... -
Seite 6: Anschließen Von Produkten Mit Stecker
WARNUNG Stromschlag Tod oder schwere Körperverletzungen ‐ Schreiben nationale Vorschriften die Verwendung einer Fehlerstrom-Schutzeinrichtung bzw. einer gleichwertigen Schutzeinrichtung für die Elektroinstallation vor, muss mindestens der Typ A installiert werden. WARNUNG Stromschlag Abb. Beispielhafte Verdrahtung eines Steckers Tod oder schwere Körperverletzungen ‐... -
Seite 7: Schaltplan
Isolieren Sie die Kabelleiter ab und bringen Sie Kabelschuhe Bringen Sie die Abdeckung wieder an und ziehen Sie die Schrauben fest. Isolieren Sie das andere Ende des Kabels ab. Montieren Sie einen Stecker daran oder schließen Sie es an einen externen Hauptschalter an. -
Seite 8: Auffüllen Des Produkts
Motorflansch. Installieren Sie das Produkt so, dass eine Leckage keine Schäden verursachen kann. 5. Produktübersicht Die Jetpumpen und Druckerhöhungsanlagen von Grundfos wurden für häusliche Anwendungen entwickelt. Sie versorgen Haushalte und Gärten sowie kompakte Gewerbeanwendungen mit einem konstanten Strom sauberen Wassers. -
Seite 9: Produktübersicht: Jp-Pumpe
Ein- und Ausschalten der Pumpe in Abhängigkeit vom Bedarf ermöglicht. Die JP-Druckerhöhungsanlagen sind in den folgenden Ausführungen erhältlich: • JP PM: Kombination aus Jetpumpe und Druckregler (Grundfos PM 1) • JP PT-V: Kombination aus Jetpumpe, vertikalem Druckbehälter und Druckschalter •... -
Seite 10: Fördermedien
P2: 1.36 kW / 1.49 HP 25 µF / 250 V~ Tod oder schwere Körperverletzungen ‐ Schalten Sie die Stromversorgung ab, bevor Sie Made in Hungary by Grundfos Arbeiten am Produkt beginnen. Stellen Sie sicher, dass die Stromversorgung nicht versehentlich wieder eingeschaltet werden kann. Pos. -
Seite 11: Wartung
Vordruck dem empfohlenen Wert entspricht. Falls Wasser während der Überprüfung des Vordrucks entweicht, ist die Membran defekt. 6.3 Servicesätze Weitere Informationen zu Servicesätzen finden Sie im Grundfos Product Center unter www.product-selection.grundfos.com. Weitere Informationen 7. Außerbetriebnahme des Produkts 7. Außerbetriebnahme des Produkts 7.2 Entleeren einer JP PT-H... -
Seite 12: Lagern Des Produkts
Kippen Sie den Behälter, sodass das Wasser herausfließt. WARNUNG Chemische Gefährdung Wenn der Behälter leer ist, schrauben Sie den Schlauch wieder Tod oder schwere Körperverletzungen ‐ Vergewissern Sie sich, dass das Produkt ausschließlich zum Fördern von Wasser verwendet wurde. Falls das Produkt zum Fördern von aggressiven Flüssigkeiten verwendet wurde, spülen Sie die Anlage mit sauberem Wasser durch, bevor Sie Arbeiten am Produkt beginnen. -
Seite 13: Störungssuche Bei Druckerhöhungsanlagen Mit Druckregler
Der Druckregler ist defekt. Remedy Ersetzen oder reparieren Sie den Druckregler. Weitere Informationen finden Sie in der Serviceanleitung unter https://product- selection.grundfos.com. 8.4.4 Die grüne Meldeleuchte neben „Power on“ ist aus, Abb. Bedienfeld des Druckreglers PM 1 obwohl die Stromversorgung eingeschaltet ist Cause Die Sicherungen in der Elektroinstallation sind durchgebrannt. -
Seite 14: Störungssuche Bei Druckerhöhungsanlagen Mit Druckbehälter
Cause Der Vordruck ist falsch eingestellt. Serviceanleitung unter https://product- Remedy Passen Sie den Druck im Membrandruckbehälter selection.grundfos.com. 8.4.5 Die grüne Meldeleuchte neben „Pump on“ leuchtet, aber die Pumpe läuft nicht an Cause Die Leitungen sind undicht. Cause Die Stromversorgung zur Pumpe ist Remedy Überprüfen und reparieren Sie die Rohrleitungen. -
Seite 15: Sonstige Daten
Nehmen Sie öffentliche oder private Entsorgungsbetriebe in Anspruch. Sollte dies nicht möglich sein, wenden Sie sich bitte an eine Grundfos-Niederlassung oder -Servicewerkstatt in Ihrer Nähe. Altbatterien bzw. Altakkus müssen in Übereinstimmung mit den nationalen Vorschriften an den entsprechenden Sammelstellen abgegeben werden. Wenden Sie sich im Zweifelsfall bitte an Ihre nächste Grundfos-Niederlassung. - Seite 16 Tel.: +387 33 592 480 Centre Turkey Fax: +387 33 590 465 29-33 Wing Hong Street & 68 King Lam GRUNDFOS Pumper A/S GRUNDFOS POMPA San. ve Tic. Ltd. Sti. www.ba.grundfos.com Street, Cheung Sha Wan Strømsveien 344 Gebze Organize Sanayi Bölgesi E-mail: grundfos@bih.net.ba...
- Seite 17 99520338 122018 ECM: 1244124...
