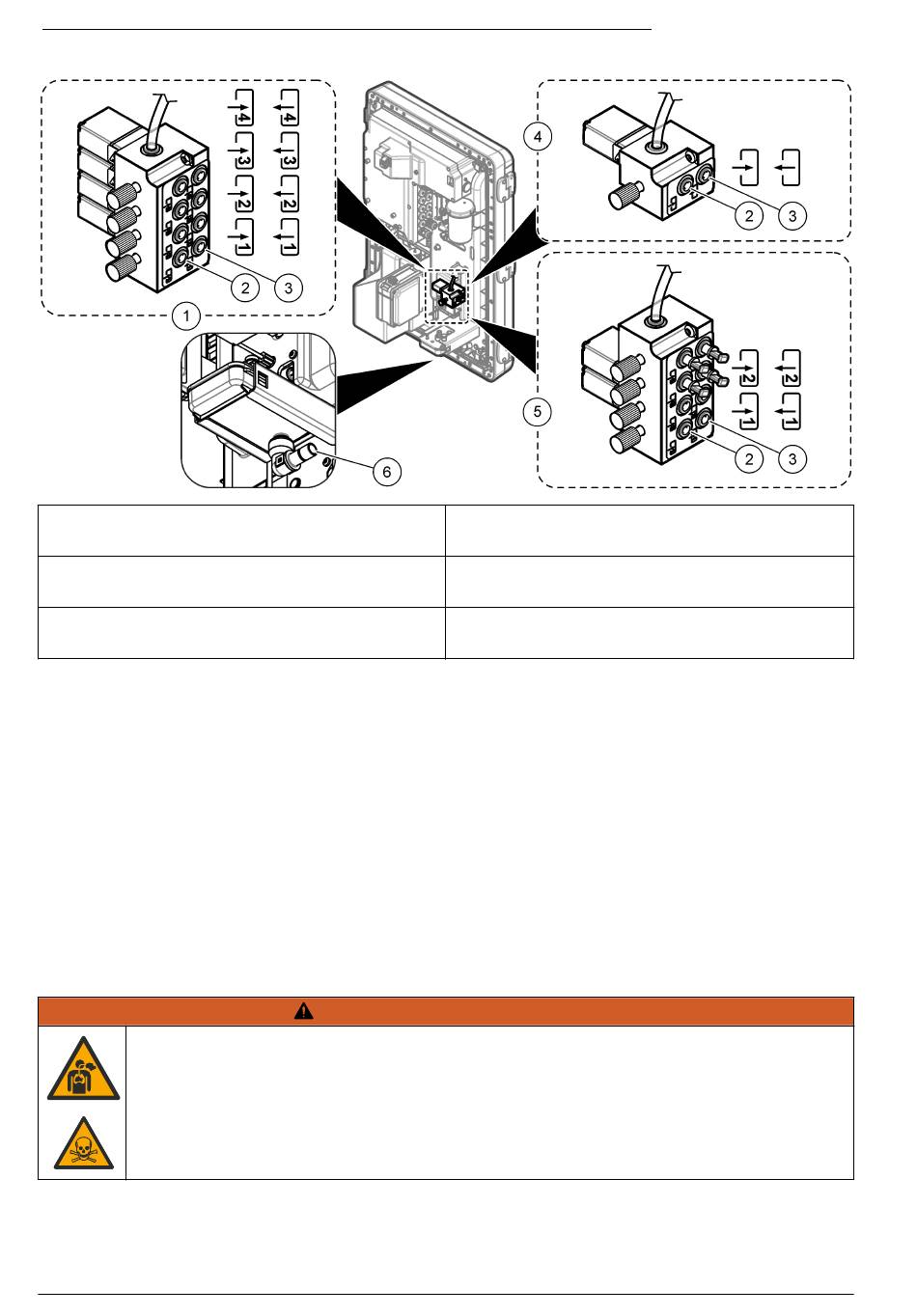

Рисунок 17 Порты подключения трубок—Анализатор без корпуса
1 Порты подключения трубок для 4-
канальных анализаторов
2 Входы пробы (левый вертикальный ряд)
3 Байпас в дренаж (правый вертикальный
ряд)
3.6.7 Снимите заглушку с фитинга для продувки воздухом
Примечание: Выполняйте эту задачу только в том случае, если анализатор имеет корпус и не оснащен
дополнительным насосом. Порядок идентификации дополнительного насоса см. на
на стр. 437.
1. Снимите заглушку с фитинга для продувки воздухом. См.
2. Чтобы сохранить класс защиты NEMA для корпуса, выполните следующие действия:
a. Подсоедините отрезок поставляемой в комплекте 6-миллиметровой трубки длиной
0,3 м к выпускному вентиляционному отверстию DIPA. Порядок идентификации
выпускного вентиляционного отверстия DIPA см. на
b. Подсоедините отрезок поставляемой в комплекте 6-миллиметровой трубки длиной
0,3 м к фитингу для продувки воздухом.
3.6.8 Подсоединение выпуска DIPA
Опасность вдыхания газов. Соедините выпускное вентиляционное отверстие DIPA
с наружным воздухом или с вытяжным шкафом, чтобы предотвратить воздействие
токсичного газа.
Примечание: Данная задача выполняется только в том случае, если анализатор оснащен
дополнительным насосом. Порядок идентификации дополнительного насоса см. на
на стр. 437.
462 Русский
4 Порты подключения трубок для 1-
канальных анализаторов
5 Порты подключения трубок для 2-
канальных анализаторов
6 Дренаж для химических веществ
П Р Е Д У П Р Е Ж Д Е Н И Е
Рисунок 2
Рисунок 19
на стр. 463.
Рисунок 16
на стр. 461.
Рисунок 2
