Digitális bemenet
6
Magas = a relé vagy a nyitott kollektor bekapcsolva, illetve a TTL bemenet magas szinten (2–5 V
DC) van, legfeljebb 30 V DC
Alacsony = a relé vagy a nyitott kollektor kikapcsolva, illetve a TTL bemenet alacsony szinten
(0–0,8 V DC)
3.5.8 Külső eszköz csatlakoztatása
Megjegyzés: A ház besorolásának megőrzéséhez győződjön meg arról, hogy valamennyi használaton kívüli belső
és külső elektromos csatlakozót leszigetelte. Például egy használaton kívüli tömszelencébe tegyen dugót.
1. Szerelje le az elektromos szerelőfedelet. Lásd:
oldalon 404.
2. A házzal rendelkező analizátoroknál szereljen be egy tömszelencét a külső eszközök
csatlakoztatására szolgáló külső csatlakozók egyikébe. Lásd:
3. A külső eszközök csatlakoztatásához minden analizátornál vezesse át a külső eszköz kábelét az
egyik belső csatlakozó gumidugóján. Lásd:
4. Csatlakoztassa a kábel vezetékeit a fő áramköri lap megfelelő érintkezőihez. Lásd:
A vezetékezéssel kapcsolatos követelményeket lásd:
5. Ha a kábelnek van árnyékoló vezetéke, csatlakoztassa azt a földelőcsavarhoz. Használja az
analizátorhoz mellékelt kábelsarut. Lásd:
6. Szerelje fel az elektromos szerelőfedelet.

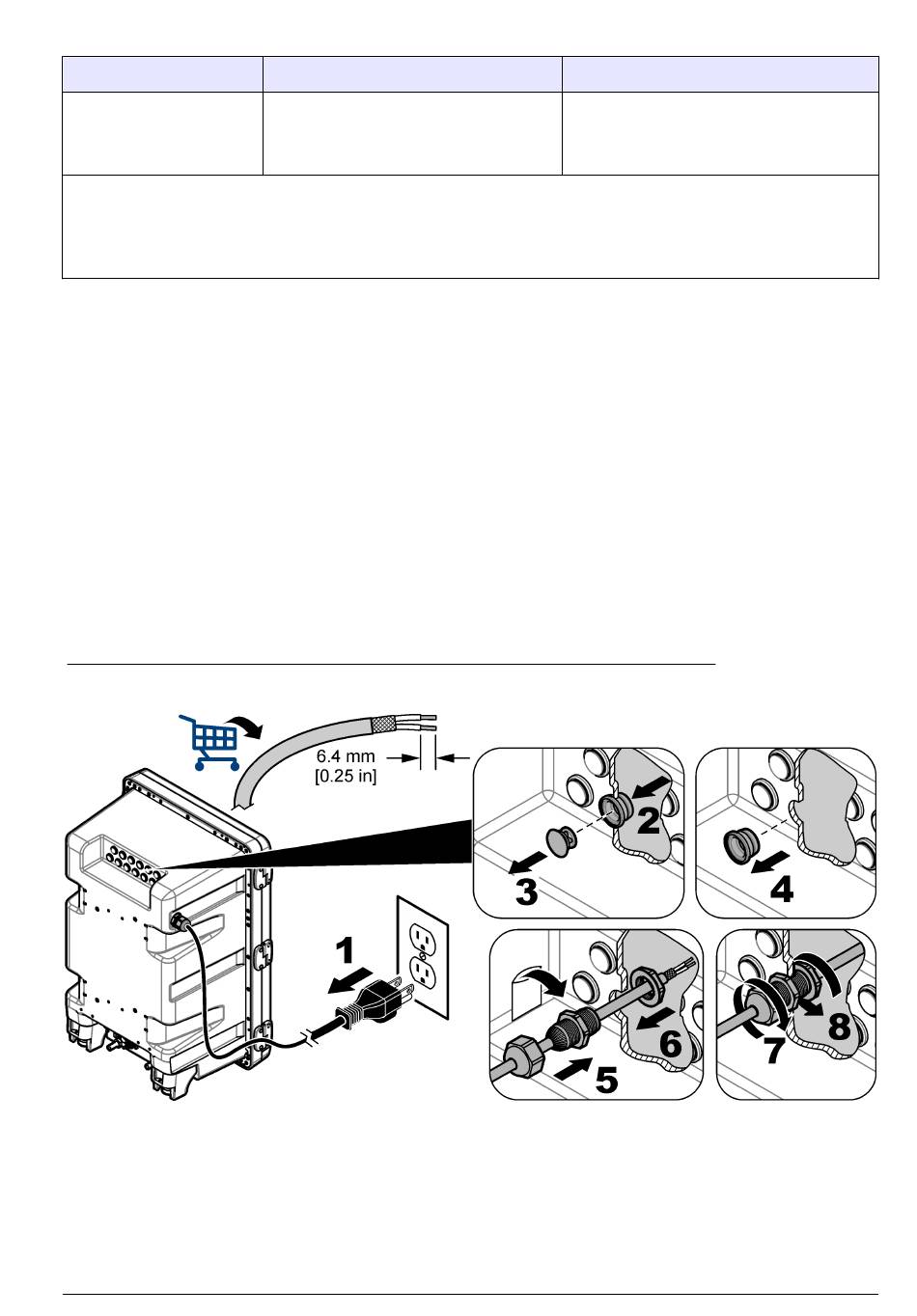

9. ábra Szerelje ki az egyik külső dugót, és szereljen be egy tömszelencét.
9. táblázat Digitális bemeneti funkciók (folytatás)
Funkció
Az analizátor indítása
12.
Megjegyzések
Magas: analizátor indítása
Alacsony: analizátor leállítása
(készenlét üzemmód)
Az elektromos szerelőfedél leszerelése
9.
ábra.
10.
ábra.
Műszaki adatok
ábra.
11.
ábra.
oldalon 390.
Magyar 413
