Fare riferimento a
Tabella 9
programmabili.
I terminali degli ingressi digitali sono compatibili con fili di diametro 0,644 - 1,29 mm
(come stabilito dall'applicazione del carico)
Ciascun ingresso digitale può essere configurato come TTL isolato o come ingresso a relè o a
collettore aperto. Fare riferimento a
per l'ingresso digitale TTL isolato.
Fare riferimento a
Collegamento di un dispositivo esterno
esterno a un ingresso digitale.

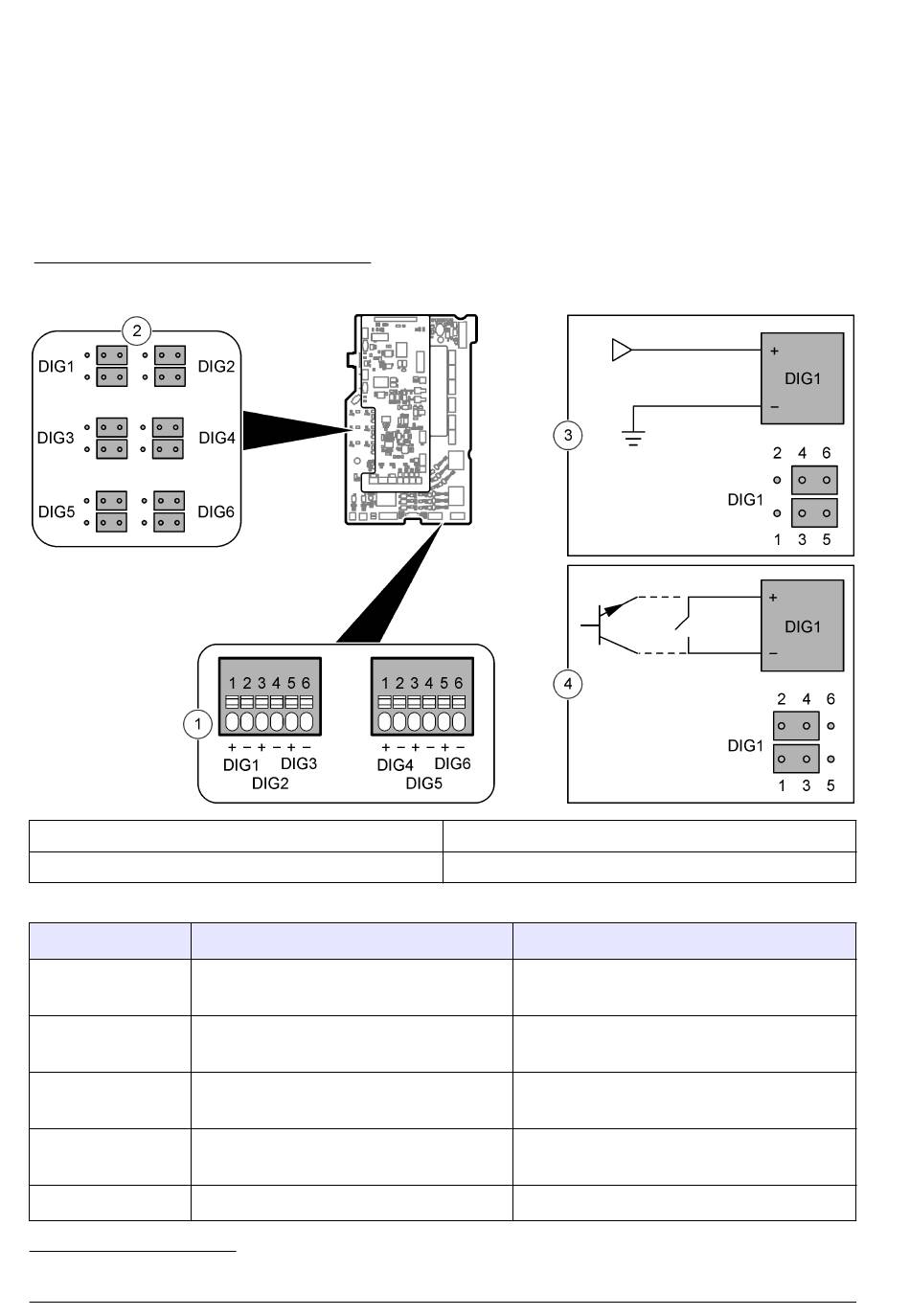

Figura 8 Ingresso digitale TTL isolato
1 Connettori ingressi digitali
2 Ponticelli (12x)
Ingresso digitale Funzione
1
Canale 1 - disattivazione o
attivazione
2
Canale 2 - disattivazione o
attivazione
3
Canale 3 - disattivazione o
attivazione
4
Canale 4 - disattivazione o
attivazione
5
Inizio calibrazione
9
Si consiglia un filo con diametro compreso tra 0,644 e 0,812 mm
100 Italiano
per le funzioni degli ingressi digitali. Gli ingressi digitali non sono
9
.
Figura
8. Per impostazione predefinita, i ponticelli sono regolati
Tabella 9 Funzioni degli ingressi digitali
a pagina 101 per collegare un dispositivo
3 Ingresso digitale TTL isolato
4 Ingresso a relè/collettore aperto
Note
Alto: disattivazione, Basso: attivazione
Alto: disattivazione, Basso: attivazione
Alto: disattivazione, Basso: attivazione
Alto: disattivazione, Basso: attivazione
Alto: avvia calibrazione automatica
2
(da 24 a 20 AWG).
2
(24 - 16 AWG)
