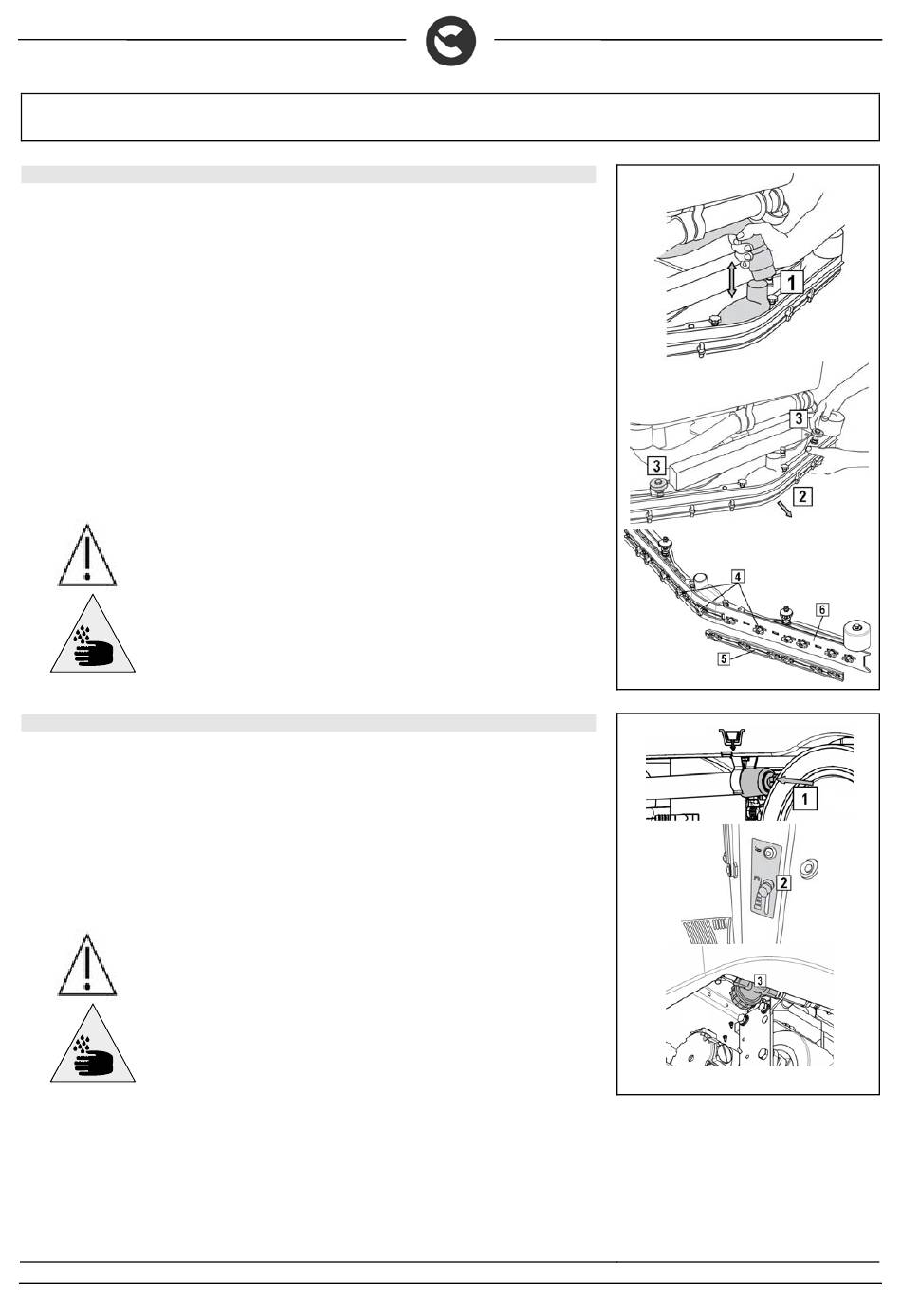

36. REINIGUNG DES SAUGFUSSES

Die gründliche Reinigung des gesamten Saugblocks gewährleistet eine bessere Trocknung und
Sauberkeit des Bodens sowie eine längere Haltbarkeit des Saugmotors. Für die Reinigung wie folgt
vorgehen:
1. Den Saugschlauch (1) von der Muffe des Saugfußes abnehmen.
2. Den Saugfuß (2) vom Stützarm trennen, dazu die Handräder (3) abschrauben.
3. Den Abnutzungszustand der Gummistreifen prüfen. Wenn die Gummikante beschädigt ist, lässt
sich der hintere Gummi auf den 4 Kanten drehen. Ist der Gummistreifen vollkommen abgenutzt,
muss er getauscht werden. Für den Austausch der Gummistreifen die Flügelmuttern (4)
waagrecht stellen, die Gummiandrücker (5) entfernen und den Gummistreifen abnehmen, um ihn
zu drehen oder zu ersetzen.
4. Für den Wiedereinbau des Gummistreifens in umgekehrter Reihenfolge vorgehen.
5. Nach der Reinigung den Saugfuß (2) wieder in der ursprünglichen Stützarm einsetzen, dazu
zuerst den linken Zapfen des Saugfußes in den linken Schlitz des Armes stecken, dann den
rechten Zapfen in den rechten Schlitz. Dabei darauf achten, dass die Feder und die
Unterlegscheibe über dem Teller des Arms gehalten werden. Um diesen Vorgang zu erleichtern,
muss das Handrad (3) über dem Zapfen zuvor gelockert werden. Dann das Handrad (3)
festziehen, um die Position des Saugfußes festzustellen
6. Abschließend den Schlauch des Saugfußes in die entsprechende Muffe einsetzen.
ACHTUNG: Bevor Sie einen Wartungseingriff vornehmen, ziehen Sie die
Schlüsseln von der Schalttafel ab und trennen Sie den Batteriestecker der
Maschine.
ACHTUNG: Diese Arbeitsgänge müssen mit Handschuhen durchgeführt
werden um sich vor einer Berührung mit gefährlichen Lösungen zu schützen.

37. REINIGUNG VON FILTER UND REINIGUNGSMITTELTANK

1. Den Schlauch zum Ablassen des Frischwassers (1) aus dem entsprechenden Sitz auf der
linken Seite der Maschine abnehmen, den Deckel abschrauben und den Tank entleeren.
2. Den Deckel an der Füllöffnung des Reinigungsmitteltanks abnehmen.
3. Den Reinigungsmitteltank innen mit einem Wasserstrahl reinigen.
4. Den Abwasserschlauch mit dem Deckel schließen und wieder im entsprechenden Sitz
verstauen.
5. Den Wasserhahn (2) zudrehen.
6. Den Filter (3), der sich im vorderen Teil der Maschine befindet, abschrauben.
7. Die Patrone aus dem Filter nehmen und alles gründlich mit fließendem Wasser reinigen.
8. Bauen Sie alle Teile wieder ein.
ACHTUNG: Bevor Sie einen Wartungseingriff vornehmen, ziehen Sie die
Schlüsseln von der Schalttafel ab und trennen Sie den Batteriestecker der
Maschine.
ACHTUNG: Diese Arbeitsgänge müssen mit Handschuhen durchgeführt
werden um sich vor einer Berührung mit gefährlichen Lösungen zu schützen.
TÄGLICHE WARTUNG
