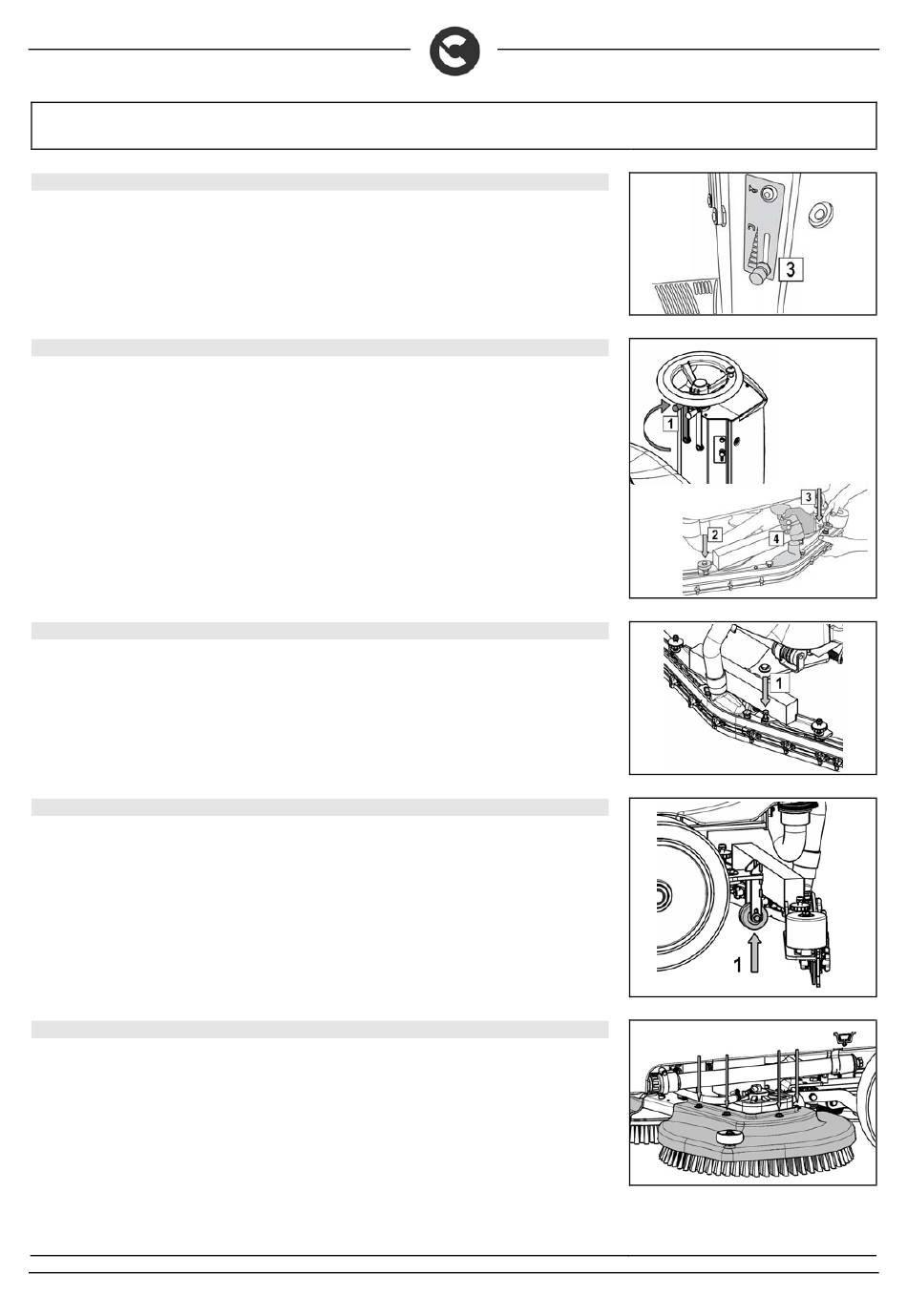

23. REGULIERUNG DES REINIGUNGSMITTELS
Zuerst muss der Wasserhahn auf die maximal geöffnete Stellung gebracht werden, indem der Hebel (3),
der sich in der Lenksäule befindet, betätigt wird. Während den ersten Metern kontrollieren, ob die Menge
an Reinigungslösung ausreicht, um den Boden zu befeuchten, aber nicht soviel, dass sie aus dem
Spritzschutz austritt. Die Regulierung des austretenden Reinigungsmittels erfolgt durch Betätigen des
Hebels (3) (Durch Drehen nach unten wird die Menge erhöht und durch Drehen nach oben verringert).
Beachten Sie dass die richtige Menge an Reinigungslösung immer von der Beschaffenheit des Bodens,
von der Stärke des Schmutzes und der Fahrgeschwindigkeit abhängt.
24. MONTAGE DES SAUGFUSSES
Der Saugfuß, der aus verpackungstechnischen Gründen separat geliefert wird, muss wie in der Abbildung
gezeigt an der Maschine montiert werden.
Den Anschluss des Saugfußes durch Betätigen des linken Hebels (1) anheben, indem er im
Uhrzeigersinn bis in die senkrechte Position gedreht wird.
Prüfen Sie, ob die Feststellbremse eingelegt ist und der Hauptschalter der Maschine auf OFF steht.
Zuerst den linken Zapfen des Saugfußes (2) in den linken Schlitz des Armes stecken, dann den rechten
Zapfen (3) in den rechten Schlitz. Dabei darauf achten, dass die Feder und die Unterlegscheibe über dem
Teller des Arms gehalten werden. Um diesen Vorgang zu erleichtern, muss das Stellrad über dem Zapfen
zuvor gelockert werden. Dann das Handrad festziehen, um die Position des Saugfußes festzustellen.
Schließlich den Schlauch des Saugfußes in die entsprechende Muffe (4) stecken.
25. NEIGUNG DES SAUGFUSSES
Während der Fahrt muss der hintere Gummileiste gleichmäßig auf der ganzen Länge um ca. 5 mm leicht
nach hinten gebogen sein.
Bei Bedarf ist es zur Erhöhung der Krümmung des Gummis im mittleren Teil erforderlich, den
Saugfußkorpus nach hinten zu kippen, indem die Stellschraube (1) im Uhrzeigersinn gedreht wird.
26. HÖHENEINSTELLUNG DER SAUGFUßHALTERUNG
Die Saugfußhöhe muss in Abhängigkeit der Gummileisteabnutzung eingestellt werden.
Für die Einstellung wie folgt vorgehen:
1. Lösen Sie die Befestigungsmutter
2. Heben oder senken Sie das Rädchen (1) durch Gleiten lassen am Halterungsschlitz
3. und stellen Sie es durch Festziehen der Mutter fest, sobald die gewünschte Höhe erreicht ist.
Hinweis: Zum leichteren Arbeiten senken Sie den Saugfuß komplett ab und legen Sie einen einige
Millimeter starken Abstandhalter (zwischen 2 und 4 cm je nach Gummityp) unter das Rädchen.
27. MONTAGE DES BÜRSTENKOPFGEHÄUSES DER SCHEUERSAUGMASCHINE
Die Bürstenkopfgehäuse der Scheuersaugmaschine, die aus Verpackungsgründen getrennt von der
Maschine geliefert werden, müssen wie in der Abbildung dargestellt montiert werden. Prüfen Sie, ob die
Feststellbremse eingelegt ist und der Hauptschalter der Maschine auf OFF steht. Lösen Sie die 8
Schrauben am Bürstenkopf (4 pro Seite). Positionieren Sie die beiden Gehäuse (den rechten und den
linken Teil) und befestigen Sie diese mit den vorher gelösten Schrauben.
VORBEREITUNG DER MASCHINE
18
