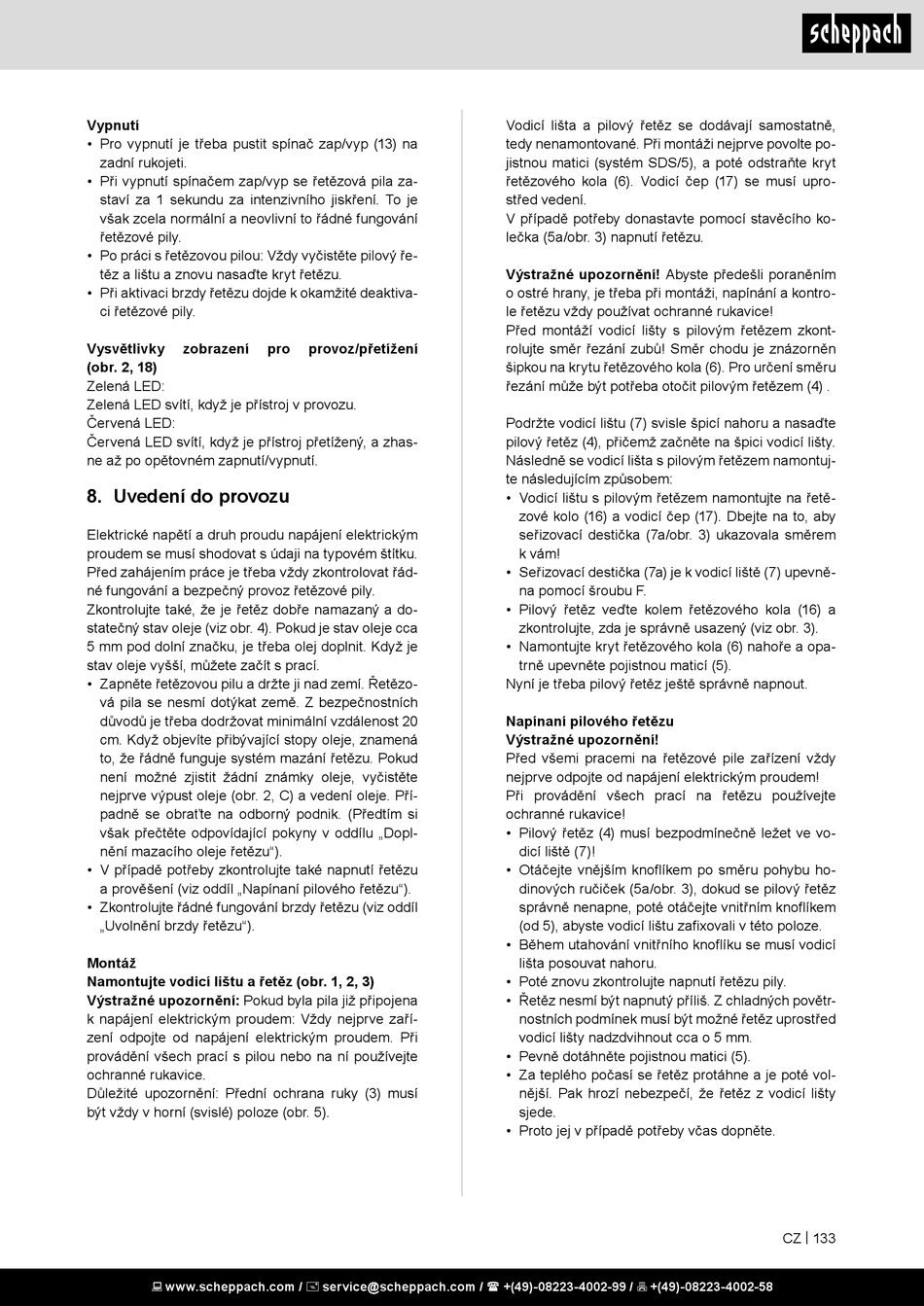

Uvedení Do Provozu - Scheppach CSE2500 Original Bedienungsanleitung

Vypnutí
• Pro vypnutí je třeba pustit spínač zap/vyp (13) na
zadní rukojeti.
• Při vypnutí spínačem zap/vyp se řetězová pila za-
staví za 1 sekundu za intenzivního jiskření. To je
však zcela normální a neovlivní to řádné fungování
řetězové pily.
• Po práci s řetězovou pilou: Vždy vyčistěte pilový ře-
těz a lištu a znovu nasaďte kryt řetězu.
• Při aktivaci brzdy řetězu dojde k okamžité deaktiva-
ci řetězové pily.
Vysvětlivky zobrazení
(obr. 2, 18)
Zelená LED:
Zelená LED svítí, když je přístroj v provozu.
Červená LED:
Červená LED svítí, když je přístroj přetížený, a zhas-
ne až po opětovném zapnutí/vypnutí.
8. Uvedení do provozu
Elektrické napětí a druh proudu napájení elektrickým
proudem se musí shodovat s údaji na typovém štítku.
Před zahájením práce je třeba vždy zkontrolovat řád-
né fungování a bezpečný provoz řetězové pily.
Zkontrolujte také, že je řetěz dobře namazaný a do-
statečný stav oleje (viz obr. 4). Pokud je stav oleje cca
5 mm pod dolní značku, je třeba olej doplnit. Když je
stav oleje vyšší, můžete začít s prací.
• Zapněte řetězovou pilu a držte ji nad zemí. Řetězo-
vá pila se nesmí dotýkat země. Z bezpečnostních
důvodů je třeba dodržovat minimální vzdálenost 20
cm. Když objevíte přibývající stopy oleje, znamená
to, že řádně funguje systém mazání řetězu. Pokud
není možné zjistit žádní známky oleje, vyčistěte
nejprve výpust oleje (obr. 2, C) a vedení oleje. Pří-
padně se obraťte na odborný podnik. (Předtím si
však přečtěte odpovídající pokyny v oddílu „Dopl-
nění mazacího oleje řetězu").
• V případě potřeby zkontrolujte také napnutí řetězu
a prověšení (viz oddíl „Napínaní pilového řetězu").
• Zkontrolujte řádné fungování brzdy řetězu (viz oddíl
„Uvolnění brzdy řetězu").
Montáž
Namontujte vodicí lištu a řetěz (obr. 1, 2, 3)
Výstražné upozornění: Pokud byla pila již připojena
k napájení elektrickým proudem: Vždy nejprve zaří-
zení odpojte od napájení elektrickým proudem. Při
provádění všech prací s pilou nebo na ní používejte
ochranné rukavice.
Důležité upozornění: Přední ochrana ruky (3) musí
být vždy v horní (svislé) poloze (obr. 5).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
pro provoz/přetížení
Vodicí lišta a pilový řetěz se dodávají samostatně,
tedy nenamontované. Při montáži nejprve povolte po-
jistnou matici (systém SDS/5), a poté odstraňte kryt
řetězového kola (6). Vodicí čep (17) se musí upro-
střed vedení.
V případě potřeby donastavte pomocí stavěcího ko-
lečka (5a/obr. 3) napnutí řetězu.
Výstražné upozornění! Abyste předešli poraněním
o ostré hrany, je třeba při montáži, napínání a kontro-
le řetězu vždy používat ochranné rukavice!
Před montáží vodicí lišty s pilovým řetězem zkont-
rolujte směr řezání zubů! Směr chodu je znázorněn
šipkou na krytu řetězového kola (6). Pro určení směru
řezání může být potřeba otočit pilovým řetězem (4) .
Podržte vodicí lištu (7) svisle špicí nahoru a nasaďte
pilový řetěz (4), přičemž začněte na špici vodicí lišty.
Následně se vodicí lišta s pilovým řetězem namontuj-
te následujícím způsobem:
• Vodicí lištu s pilovým řetězem namontujte na řetě-
zové kolo (16) a vodicí čep (17). Dbejte na to, aby
seřizovací destička (7a/obr. 3) ukazovala směrem
k vám!
• Seřizovací destička (7a) je k vodicí liště (7) upevně-
na pomocí šroubu F.
• Pilový řetěz veďte kolem řetězového kola (16) a
zkontrolujte, zda je správně usazený (viz obr. 3).
• Namontujte kryt řetězového kola (6) nahoře a opa-
trně upevněte pojistnou maticí (5).
Nyní je třeba pilový řetěz ještě správně napnout.
Napínaní pilového řetězu
Výstražné upozornění!
Před všemi pracemi na řetězové pile zařízení vždy
nejprve odpojte od napájení elektrickým proudem!
Při provádění všech prací na řetězu používejte
ochranné rukavice!
• Pilový řetěz (4) musí bezpodmínečně ležet ve vo-
dicí liště (7)!
• Otáčejte vnějším knoflíkem po směru pohybu ho-
dinových ručiček (5a/obr. 3), dokud se pilový řetěz
správně nenapne, poté otáčejte vnitřním knoflíkem
(od 5), abyste vodicí lištu zafixovali v této poloze.
• Během utahování vnitřního knoflíku se musí vodicí
lišta posouvat nahoru.
• Poté znovu zkontrolujte napnutí řetězu pily.
• Řetěz nesmí být napnutý příliš. Z chladných povětr-
nostních podmínek musí být možné řetěz uprostřed
vodicí lišty nadzdvihnout cca o 5 mm.
• Pevně dotáhněte pojistnou matici (5).
• Za teplého počasí se řetěz protáhne a je poté vol-
nější. Pak hrozí nebezpečí, že řetěz z vodicí lišty
sjede.
• Proto jej v případě potřeby včas dopněte.
CZ | 133
