Abbildung 2: Not-Halt Weiterführung - Pilz myPNOZ 02 Bedienungsanleitung

Beschreibung der Applikation
Schutztür
Der Schutztürschalter (SG) jeder einzelnen Funktionseinheit soll die jeweilige Funktionseinheit
stoppen.
Der Stop einer einzelnen Funktionseinheit soll die anderen Funktionseinheiten nicht beeinträchtigen.
Beispiel: Ein Stop der Funktionseinheit FU2 bewirkt keine Änderung der Bearbeitung in den
Funktionseinheiten FU1 oder FU3. Begonnene Ausführungen in FU1 und FU3 können fertig gestellt,
vorgehaltene Rohteile können abgearbeitet und fertig gestellte Teile können abtransportiert werden.
Das Montageband AL2 wird durch die Schutztür SG2 nicht abgeschaltet, es befindet sich außerhalb
des Eingriffbereichs der Schutztür SG2.
Not-Halt
Der Not-Halt (im Beispiel ES2) der einzelnen Funktionseinheit soll die jeweilige Funktionseinheit und
das zugehörige Montageband (im Beispiel AL2) stoppen.
Not-Halt Weiterführung, um das zuführende Montageband zu stoppen (Signal-Weiterleitung
auf ein anderes myPNOZ)
Der Antrieb aller Montagebänder, die im Arbeitsbereich der Funktionseinheiten verlaufen, soll im Fall
einer Not-Halt Betätigung gestoppt werden (im Beispiel AL1 und AL2). Hierfür wird auch das
zuführende Transportband AL1der vorherigen Funktionseinheit FU1 gestoppt. Die zuführende
Funktionseinheit (hier FU1) kann ihre aktuelle Ausführung beenden, doch eine Weiterführung des
Prozesses ist durch das gestoppte Montageband (hier AL1) nicht mehr möglich.
Der Stop des zuführenden Bandes (hier AL1) erfolgt dabei durch die Weiterleitung des Stopsignals
von der auslösenden Einheit (FU2/ES2) an die vorgelagerte Einheit (FU1), die dann das ihr
zugehöriges Band (AL1) stoppt.

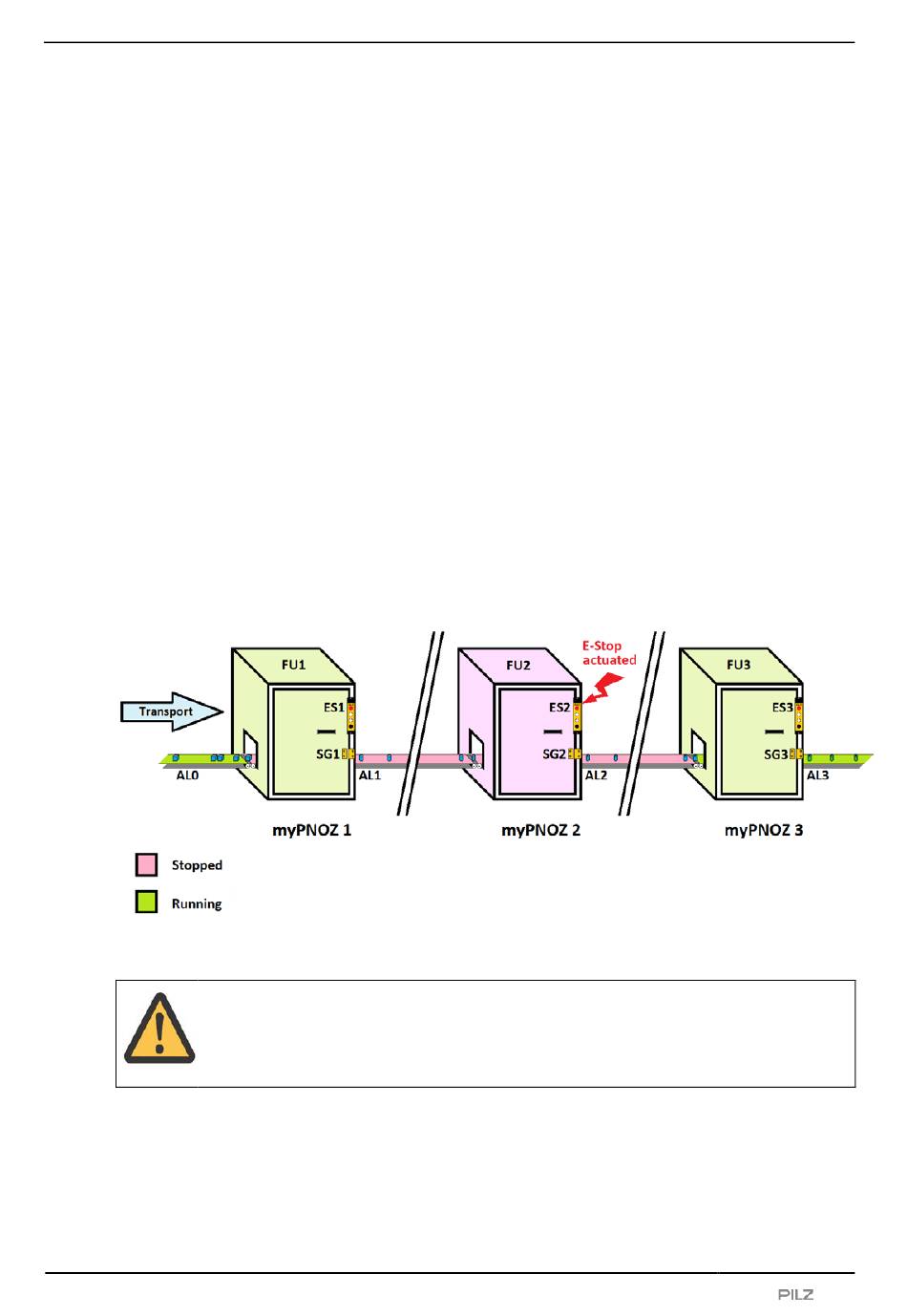

Abbildung 2: Not-Halt Weiterführung
ACHTUNG!
Durch die Kaskadierung mehrerer myPNOZ tritt eine Verlängerung der Reaktionszeit
entsprechend der Anzahl der verschalteten myPNOZ Systeme auf.
