Beschreibung der Applikation

3 Beschreibung der Applikation
3.1

Beschreibung

Überwachung der funktionalen Sicherheit einer mehrteiligen Fertigungsstraße mit separaten
Funktionseinheiten (FU).
Jede der Funktionseinheiten wird durch ein eigenes myPNOZ abgesichert.
Die einzelnen Funktionseinheiten sind von der Sicherheits-Betrachtung identisch aufgebaut.
ACHTUNG!
Die Sicherheitsfunktionen werden beispielhaft anhand der Abschaltung der gefährlichen
Maschinenbewegung von Funktionseinheit 2 gezeigt. Die weiteren Gefährdungen
(Funktionseinheiten, Bänder) im Arbeitsbereich, werden in diesem Beispiel nicht näher
dargestellt und untersucht. Bei realer Anwendung der Applikation muss dieser Teil mit
in die Sicherheitsbetrachtung einbezogen werden.
Die Funktionseinheiten können als separate Module entwickelt werden, wodurch ein Austausch
einzelner Funktionseinheiten durchgeführt werden kann. Die einheitliche Schnittstelle für die
Verbindung muss dann für die jeweiligen, möglichen Modulanforderungen angepasst sein.

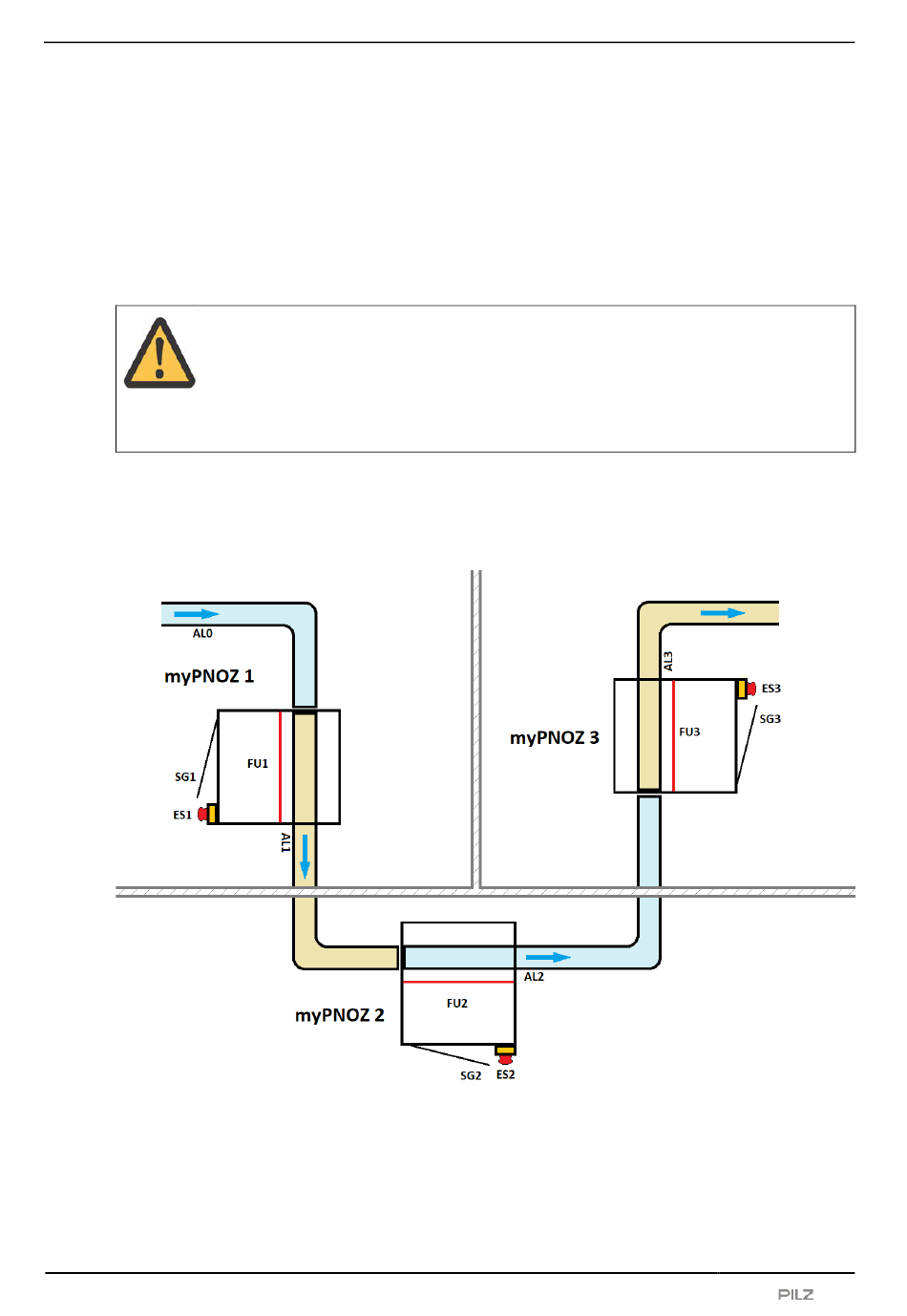

Abbildung 1: Übersicht der Applikation
Die Funktionseinheiten sind im Beispiel räumlich getrennt aufgebaut, daher besteht kein direkter
Sichtkontakt auf die jeweils anderen Bedien- und Gefahrenstellen.
