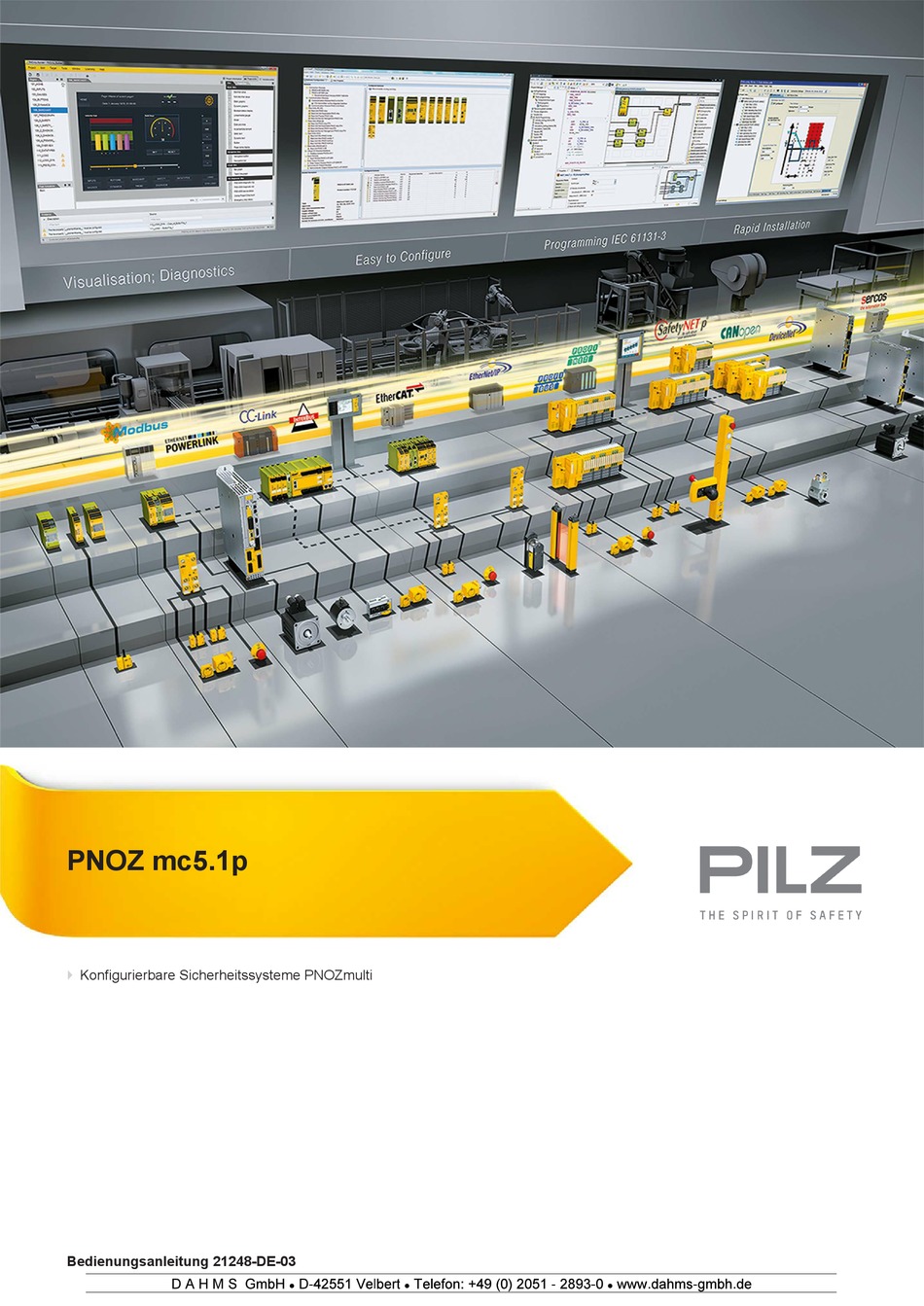

- Seite 1 PNOZ mc5.1p Konfigurierbare Sicherheitssysteme PNOZmulti Bedienungsanleitung 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Betrieb Meldungen Kapitel 8 Technische Daten Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 4 Kapitel 9 Bestelldaten Produkt Zubehör Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 5 Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ mc5.1p. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 6 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 7 Übertragungsrate wählbar zwischen 500 kBit/s oder 2MBit/s Statusanzeigen für Kommunikation mit dem INTERBUS und von Fehlern F-SMA-Anschlusstechnik Max. 1 PNOZ mc5.1p an das Basisgerät anschließbar Im PNOZmulti Configurator können 24 Eingänge (Standard) und 24 Ausgänge (Stan- dard) für die Kommunikation mit einem Feldbus konfiguriert werden.
- Seite 8 Sender Empfänger LEDs: CR/CC, BA, RD, TR, FO1, FO2 Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 9 PNOZmulti. Es dient zur Kommunikation des konfigurierbaren Steuerungs- systems PNOZmulti mit INTERBUS LWL. INTERBUS LWL ist konzipiert für den schnellen Datenaustausch in der Feldebene. Das Erweiterungsmodul PNOZ mc5.1p ist ein passiver Teilnehmer (Slave) des INTERBUS LWL. Die Grundfunktionen der Kommunikation mit dem INTERBUS LWL entsprechen der EN 50254.
- Seite 10 Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ! "...
- Seite 11 Die über INTERBUS LWL zu übertragenden Daten werden im PNOZmulti Configurator ausgewählt und konfiguriert. Die Verbindung zwischen Basisgerät und dem PNOZ Feldbus- modul PNOZ mc5.1p erfolgt über eine Steckbrücke. Über diese Steckbrücke wird das Feld- busmodul PNOZ mc5.1p auch mit Spannung versorgt. Nach Einschalten der Versorgungs- spannung oder einem Reset des Sicherheitssystems PNOZmulti wird das Feldbusmodul PNOZ mc5.1p automatisch konfiguriert und gestartet.
- Seite 12 Funktionsbeschreibung Blockschaltbild IBS IN IBS OUT Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 13 Abmessungen in mm 22,5 94 (3.70") (0.88") Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 14 Montage Basisgerät und Erweiterungsmodule verbinden Sie können maximal 1 PNOZ mc5.1p links vom Basisgerät montieren. Verbinden Sie das Basisgerät und das Erweiterungsmodul wie in den Bedienungsanleitun- gen zu den Basisgeräten beschrieben. Stecken Sie keinen Abschlussstecker auf das letzte linksseitige Erweiterungsmodul.
- Seite 15 Das Erweiterungsmodul nur im spannungslosen Zustand ziehen und ste- cken. Das Feldbusmodul PNOZ mc5.1p verfügt über F-SMA Anschlusstechnik für Lichtwellenlei- ter. Vom sichtbaren Licht der LED des LWL-Senders geht keine Gefahr für die menschliche Haut und die menschlichen Augen aus. Vermeiden Sie aber längeren, direkten Blick in die LED.
- Seite 16 INTERBUS-Schnittstelle Es wird festgelegt, welche Ein- und Ausgänge des Sicherheitssystems mit dem INTERBUS LWL kommunizieren. Für die Verbingung zum INTERBUS LWL verfügt das PNOZ mc5.1p über F-SMA-Schraubanschlüsse RX und TX für IBS IN und RX und TX für IBS OUT.
- Seite 17 Slave 3 Slave n INTERBUS Slave 2 Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 18 Betrieb Beim Einschalten der Versorgungsspannung übernimmt das Sicherheitssystem PNOZmulti die Konfiguration aus der Chipkarte. Am Basisgerät leuchten die LEDs "POWER", "DIAG", "FAULT", "IFAULT" und "OFAULT". Das Erweiterungsmodul PNOZ mc5.1p wird automatisch konfiguriert und gestartet. Meldungen Legende LED ein LED aus...
- Seite 19 Dauer 11 ms Max. Betriebshöhe über NN 2000 m Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 20 121,0 mm Gewicht 145 g Bei Normenangaben ohne Datum gelten die 2007-05 neuesten Ausgabestände. Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
- Seite 21 Bestell-Nr. KOP-XE Steckbrücke 774 639 Bedienungsanleitung PNOZ mc5.1p 21248-DE-03 1234 567 2 9 7 9 9 ...
