Beschreibung der Applikation

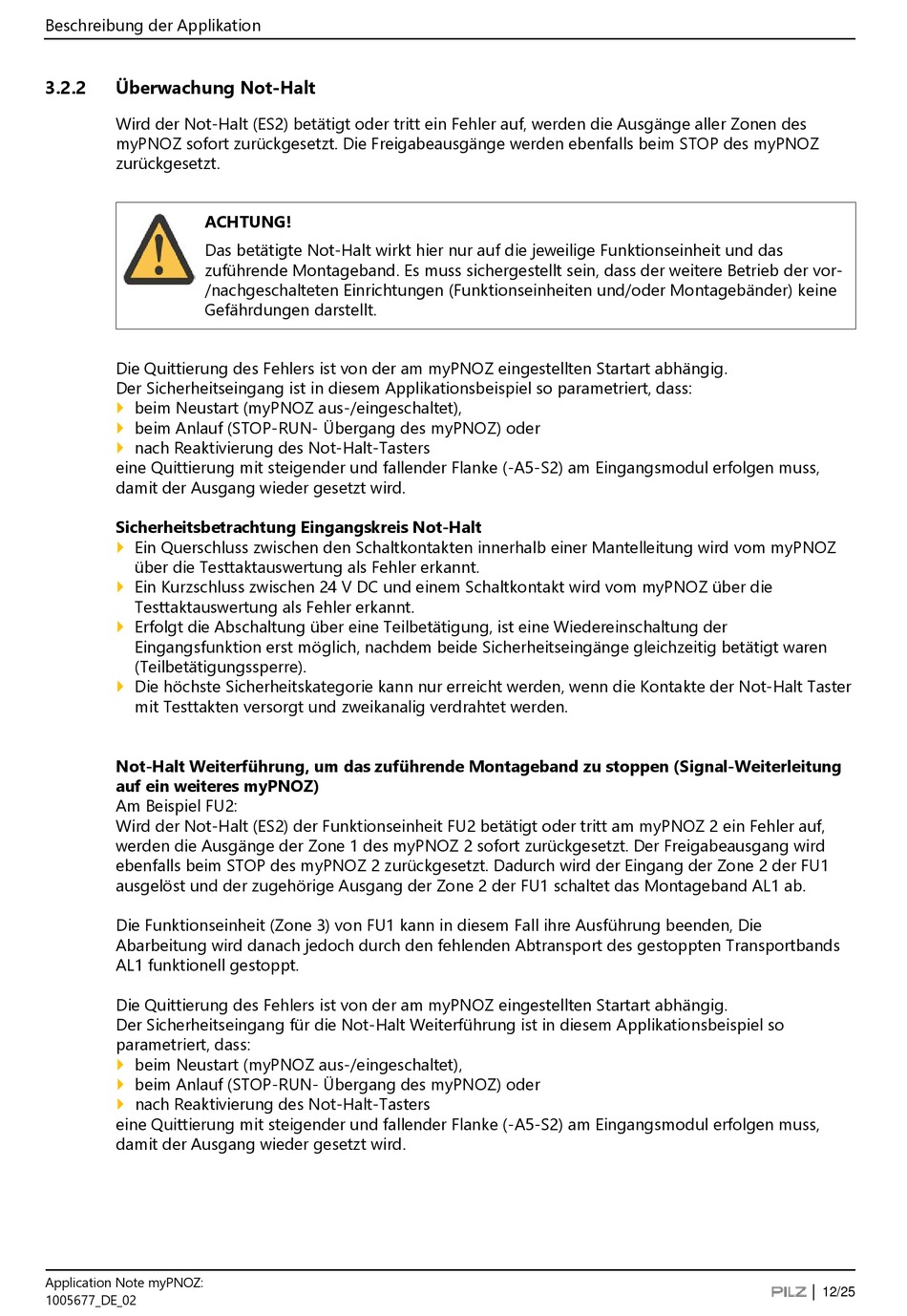

3.2.2
Überwachung Not-Halt
Wird der Not-Halt (ES2) betätigt oder tritt ein Fehler auf, werden die Ausgänge aller Zonen des
myPNOZ sofort zurückgesetzt. Die Freigabeausgänge werden ebenfalls beim STOP des myPNOZ
zurückgesetzt.
ACHTUNG!
Das betätigte Not-Halt wirkt hier nur auf die jeweilige Funktionseinheit und das
zuführende Montageband. Es muss sichergestellt sein, dass der weitere Betrieb der vor-
/nachgeschalteten Einrichtungen (Funktionseinheiten und/oder Montagebänder) keine
Gefährdungen darstellt.
Die Quittierung des Fehlers ist von der am myPNOZ eingestellten Startart abhängig.
Der Sicherheitseingang ist in diesem Applikationsbeispiel so parametriert, dass:
beim Neustart (myPNOZ aus-/eingeschaltet),
beim Anlauf (STOP-RUN- Übergang des myPNOZ) oder
nach Reaktivierung des Not-Halt-Tasters
eine Quittierung mit steigender und fallender Flanke (-A5-S2) am Eingangsmodul erfolgen muss,
damit der Ausgang wieder gesetzt wird.
Sicherheitsbetrachtung Eingangskreis Not-Halt
Ein Querschluss zwischen den Schaltkontakten innerhalb einer Mantelleitung wird vom myPNOZ
über die Testtaktauswertung als Fehler erkannt.
Ein Kurzschluss zwischen 24 V DC und einem Schaltkontakt wird vom myPNOZ über die
Testtaktauswertung als Fehler erkannt.
Erfolgt die Abschaltung über eine Teilbetätigung, ist eine Wiedereinschaltung der
Eingangsfunktion erst möglich, nachdem beide Sicherheitseingänge gleichzeitig betätigt waren
(Teilbetätigungssperre).
Die höchste Sicherheitskategorie kann nur erreicht werden, wenn die Kontakte der Not-Halt Taster
mit Testtakten versorgt und zweikanalig verdrahtet werden.
Not-Halt Weiterführung, um das zuführende Montageband zu stoppen (Signal-Weiterleitung
auf ein weiteres myPNOZ)
Am Beispiel FU2:
Wird der Not-Halt (ES2) der Funktionseinheit FU2 betätigt oder tritt am myPNOZ 2 ein Fehler auf,
werden die Ausgänge der Zone 1 des myPNOZ 2 sofort zurückgesetzt. Der Freigabeausgang wird
ebenfalls beim STOP des myPNOZ 2 zurückgesetzt. Dadurch wird der Eingang der Zone 2 der FU1
ausgelöst und der zugehörige Ausgang der Zone 2 der FU1 schaltet das Montageband AL1 ab.
Die Funktionseinheit (Zone 3) von FU1 kann in diesem Fall ihre Ausführung beenden, Die
Abarbeitung wird danach jedoch durch den fehlenden Abtransport des gestoppten Transportbands
AL1 funktionell gestoppt.
Die Quittierung des Fehlers ist von der am myPNOZ eingestellten Startart abhängig.
Der Sicherheitseingang für die Not-Halt Weiterführung ist in diesem Applikationsbeispiel so
parametriert, dass:
beim Neustart (myPNOZ aus-/eingeschaltet),
beim Anlauf (STOP-RUN- Übergang des myPNOZ) oder
nach Reaktivierung des Not-Halt-Tasters
eine Quittierung mit steigender und fallender Flanke (-A5-S2) am Eingangsmodul erfolgen muss,
damit der Ausgang wieder gesetzt wird.
Application Note myPNOZ:
1005677_DE_02
│ 12/25
