Η εγγύηση περιλαμβάνει την αντικατάσταση
ή την
εξαρτημάτων ΔΩΡΕΑΝ (που αναγνωρίζονται
από τον κατασκευαστή).
Η εγγύηση του μηχανήματος εκπίπτει:
- Εάν η χρήση του ίδιου δεν είναι σύμφωνη με τις
οδηγίες και τους κανόνες που περιγράφονται σε
αυτό το εγχειρίδιο.
- Σε περίπτωση αλλαγών ή τροποποιήσεων αυθαίρε-
τα, χωρίς την άδεια του κατασκευαστή (βλ. παρ.).
1.5.
- Στην περίπτωση παρεμβάσεων τεχνικής υποστήρι-
ξης που πραγματοποιούνται από άτομα μη εξουσιο-
δοτημένα από τον κατασκευαστή.
- Στην περίπτωση έλλειψης προβλεπόμενης συντήρη-
σης όπως αυτή προβλέπεται στο παρόν εγχειρίδιο.
1.5 Υπηρεσία τεχνικής υποστήριξης
Οποιαδήποτε επιπλέον πληροφορία στα έγγραφα, στις
υπηρεσίες υποστήριξης και στα εξαρτήματα της
συσκευής, μπορεί να αιτηθεί από: Calpeda S.p.A. (βλ.
παρ. 1.2).
2 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Αναρροφητική αντλία μονομπλόκ με ενσωματωμένο εγχυ-
τήρα.
NG, NGL: έκδοση με σώμα αντλίας από χυτοσίδηρο.
NGX: έκδοση με σώμα μηχανής από ανοξείδωτο χάλυβα (AISI
304).
B-NG: έκδοση με σώμα αντλίας από ορείχαλκο.
Οι αντλίες από ορείχαλκο χορηγούνται πλήρως βαμμένες.
2.1 Προβλεπόμενη χρήση
Καθαρά υγρά, χωρίς να βλάπτουν τα υλικά της
αντλίας, για ελαφρώς ακάθαρτα επιφανειακά νερά.
Θερμοκρασία υγρών από: 0 °C μέχρι +40 °C (από 0 °C
GR
έως +35 °C για NGL, NGX).
2.2 Λανθασμένη χρήση λογικά προβλεπόμενη
Η συσκευή σχεδιάστηκε και κατασκευάστηκε απο-
κλειστικά για τη χρήση που περιγράφεται στην παρ.
2.1.
Απαγορεύεται αυστηρά η χρήση της συσκευή
για ακατάλληλους
ακατάλληλες μεθόδους μη προβλεπόμενες
στο παρόν εγχειρίδιο.
Η ακατάλληλη χρήση του προϊόντος φθείρει τα χαρα-
κτηριστικά ασφάλειας και την απόδοσης της συσκευ-
ής, η εταιρία Calpeda δεν μπορεί να θεωρηθεί υπεύθυ-
νη για βλάβες ή ζημιές που προκαλούνται ως αποτέλε-
σμα των βλαβών ή ατυχημάτων που αναφέρονται
παραπάνω.
Μην χρησιμοποιείτε τη συσκευή σε λίμνες,
δεξαμενές και πισίνες, όταν υπάρχουν
άνθρωποι μέσα στο νερό.
2.3 Σήμανση

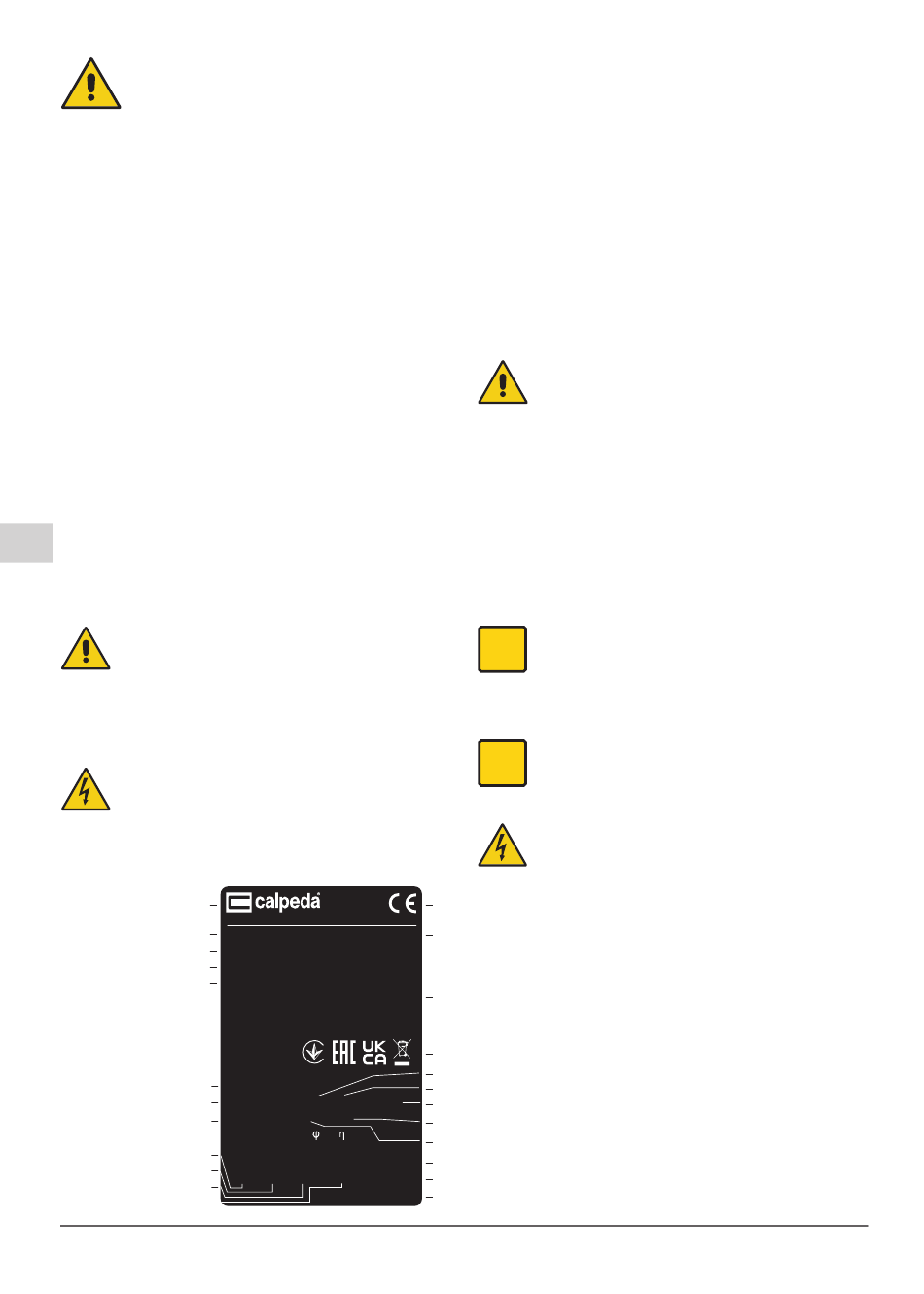

Παρακάτω παραθέτεται ένα αντίγραφο της πινακίδας
αναγνώρισης (βλ. Εικ.) παρούσα στο εξωτερικό της
αντλίας.
0 Κατασκευαστή
1 τύπος αντλίας
2 κατανάλωση
3 Μανομετρικό
4 Ισχύς
5 Τάση
6 συχνότητα
7 ένταση
8 στροφές ανά λεπτό
9 Tύπος υπηρεσίας
10 Συχνότητα
11 πιστοποίηση
12 AAAA
Έτος κατασκευής
12 XXXX
σειριακός αριθμός
13 Βάρος
14 σημειώσεις
15 Τάση
16 %φορτίο
17 cos φ
18 απόδοση
19 προστασία
20 ικανότητας μοτέρ
21 ικανότητας αντλίας
22 Πυκνωτής
Σελίδα 38 / 64
επισκευή των ελαττωματικών
λόγους
0
Montorso (VI) Italy IT 00142630243
1
XXXXXXX AAAAXXXXX
2
Q min/max X/X m /h
3
3
H max/min X/X m
21
ESCC2900 MEI≥ XX η
XXXXXXXX
4
XX kW (XXHp) S.F.
5
230∆/400Y V3~50Hz (XX μF) X/X A
8
n XXXX/min S1 l.cl. X
V % cos
XXX XXX XXX XXX
15
XXX XXX XXX XXX
16
XXX XXX XXX XXX
17
IEC 60034-1 IECX/X
18
3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
3.1 Τεχνικά δεδομένα
Διαστάσεις και βάρη (βλέπε τεχνικά κατάλογος).
Ονομαστική ταχύτητα 2900/3450 rpm
Προστασία IP 54
Τάση τροφοδοσίας/ Συχνότητα:
- μέχρι και 240V 1~ 50/60 Hz
- μέχρι και 480V 3~ 50/60 Hz
Επίπεδο ήχου: < 70 dB (Α)
Μαχ. ώρες συνεχούς λειτουργίας: 40 ώρες σε κανονικά διαστή-
ματα.
Μέγιστη επιτρεπτή πίεση σε κατάσταση λειτουργίας,
μέχρι και 100 m (10 bar), 80 m (8 bar) για NGL, NGX.
Μέγιστη πίεση κατά την αναρρόφηση: PN (Pa) - Hmax (Pa).
3.2 Περιβάλλον τοποθέτησης της αντλίας
Εγκατάσταση σε χώρο καλά αερισμένο , που να προ-
στατεύεται από τον κα ιρό , με μέγιστη θερμοκρασία
περιβάλλοντος 40 °C.
4 ΑΣΦΑΛΕΙΑ
4.1 Γενικοί κανόνες συμπεριφοράς
Πριν από τη χρήση του προϊόντος , θα πρέπει να
γνωρίζετε όλες τις πληροφορίες σχετικά με την
ασφάλεια.
Θα πρέπει να διαβάσετε προσεκτικά και να ακο-
λουθήσετε όλες τις τεχνικές οδηγίες, τη λειτουργία και
τις κατευθύνσεις που περιέχονται στο παρόν για τις διά-
φορες φάσεις: από τις μεταφορές έως την τελική διάθε-
ση.
Οι εξειδικευμένοι τεχνικοί θα πρέπει να συμμορφώνονται
με τους κανονισμούς, τους κανόνες, τα πρότυπα και τους
νόμους της χώρας στην οποία η πωλήθηκε η αντλία.
Η συσκευή συμμορφώνεται με τους κανονισμούς ασφαλείας σε
ισχύ.
Η ακατάλληλη χρήση μπορεί να προκαλέσει τραυματι-
σμούς σε ανθρώπους και ζώα ή υλικές ζημιές.
Ο κατασκευαστής δε φέρει καμία ευθύνη σε περίπτωση
τέτοιων τραυματισμών ή ζημιών ή για χρήση σε συνθήκες
άλλες από αυτές που αναφέρονται στην πινακίδα και στις
παρούσες οδηγίες.
i Τηρήστε το χρονοδιάγραμμα της συντήρησης και
έγκαιρη
και με
κατεστραμμένων τμημάτων , επιτρέποντας στο
μηχάνημα να λειτουργεί πάντα υπό τις καλύτερες
συνθήκες.
Χρησιμοποιήστε αποκλειστικά γνήσια ανταλλακτικά που
παρέχονται από CALPEDA S.p.A από εξουσιοδοτημένο
διανομέα.
i Μην αφαιρείτε ή τροποποιείτε πινακίδες που
έχουν επικολληθεί από τον κατασκευαστή της
συσκευής.
Η μονάδα δεν πρέπει να τεθεί σε λειτουργία σε περί-
πτωση ελαττωμάτων ή κατεστραμμένων εξαρτημά-
των.
Οι τακτικές και έκτακτες εργασίες συντήρησης, οι
οποίες προβλέπουν ακόμη και μερική αποσυναρμο-
λόγηση της μονάδας πρέπει να πραγματοποιείται
μόνο μετά από την διακοπή τροφοδοσίας ρεύματος
της συσκευής.
4.2 Συστήματα ασφαλείας
11
Η συσκευή αποτελείται από ένα πλαίσιο που εμποδί-
Made in Italy
ζει την επαφή με τα εσωτερικά όργανα.
12
4.3 Υπολειπόμενοι κίνδυνοι
Η συσκευή, λόγω σχεδιασμού και προοριζόμενης
χρήση (σε σύγκριση με την προβλεπόμενη χρήση και
τους κανόνες ασφαλείας), δεν παρουσιάζει υπολειπό-
14
μενους κινδύνους.
4.4 Σημάνσεις ασφαλείας και πληροφόρησης
Για αυτόν τον τύπο του προϊόντος δεν προβλέπονται
11
σημάνσεις στο προϊόν.
6
4.5 Μέσα ατομικής προστασίας (ΜΑΠ)
22
Στα πρώτα
7
εγκατάστασης και συντήρησης , συνιστάται ότι οι
10
εγκεκριμένοι χειριστές να αξιολογούν ποιες είναι οι
κατάλληλες
9
περιγράφεται.
13
XX kg Στις εργασίες της τακτικής και έκτακτης συντήρησης,
IP XX 19 προβλέπεται η χρήση γαντιών για την προστασία των
χεριών.
20
