MOTORRAUM

DIESELMOTOREN

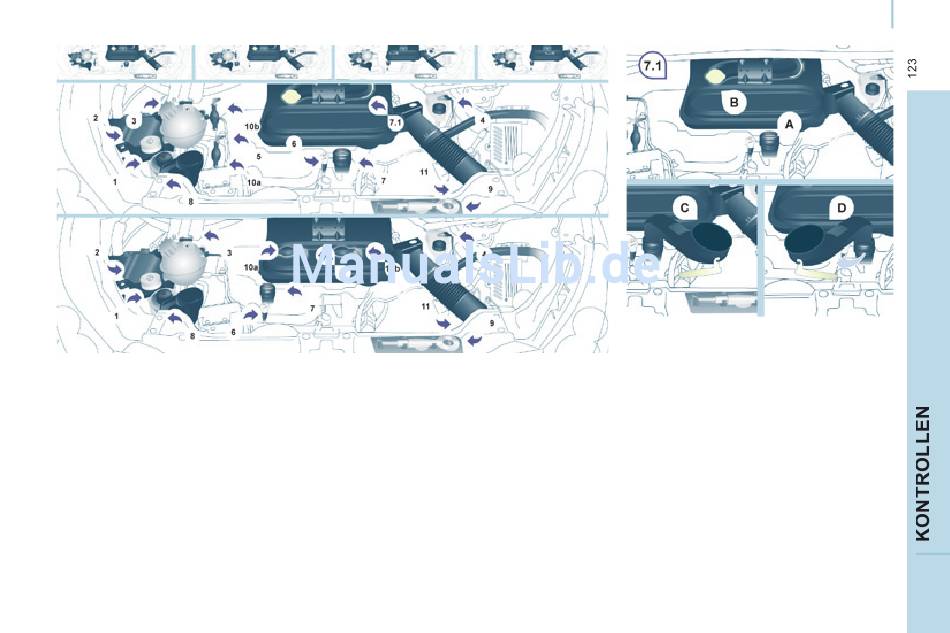

1 - Behälter für Scheiben- und
Scheinwerferwaschanlage
2 - Sicherungskasten
3 - Behälter für Kühlflüssigkeit
4 - Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5 - Luftfilter
6 - Ölmessstab
7 - Einfüllöffnung Motoröl
8 - Behälter füwr Servolenkung
9 - Abnehmbare Abschleppöse
10 - Entlüftungspumpe
( a : 1,6 l HDi; b : 2 l HDi)
11 - Einfülltrichter Motoröl (2 l HDi)
7.1 - Einfüllöffnung Motoröl
Sofern Ihr Fahrzeug mit einem solchen
Einfüllstutzen für Motoröl ausgestattet ist, gehen
Sie bitte wie folgt vor:
A - Ziehen Sie den Verschluss von der
Einfüllöffnung ab.
B - Ziehen Sie den Stutzen aus der Halterung
heraus.
C - Setzen Sie den Stutzen gemäß Abbildung in
die Einfüllöffnung ein.
D - Führen Sie eine Vierteldrehung nach links aus,
bis zum Einrasten und füllen Sie dann Öl nach.
Gehen Sie beim Wiederausbau in umgekehrter
Reihenfolge vor und denken Sie daran, den
Verschluss A ordnungsgemäß fest zu schrauben.
