DX
��
S X �

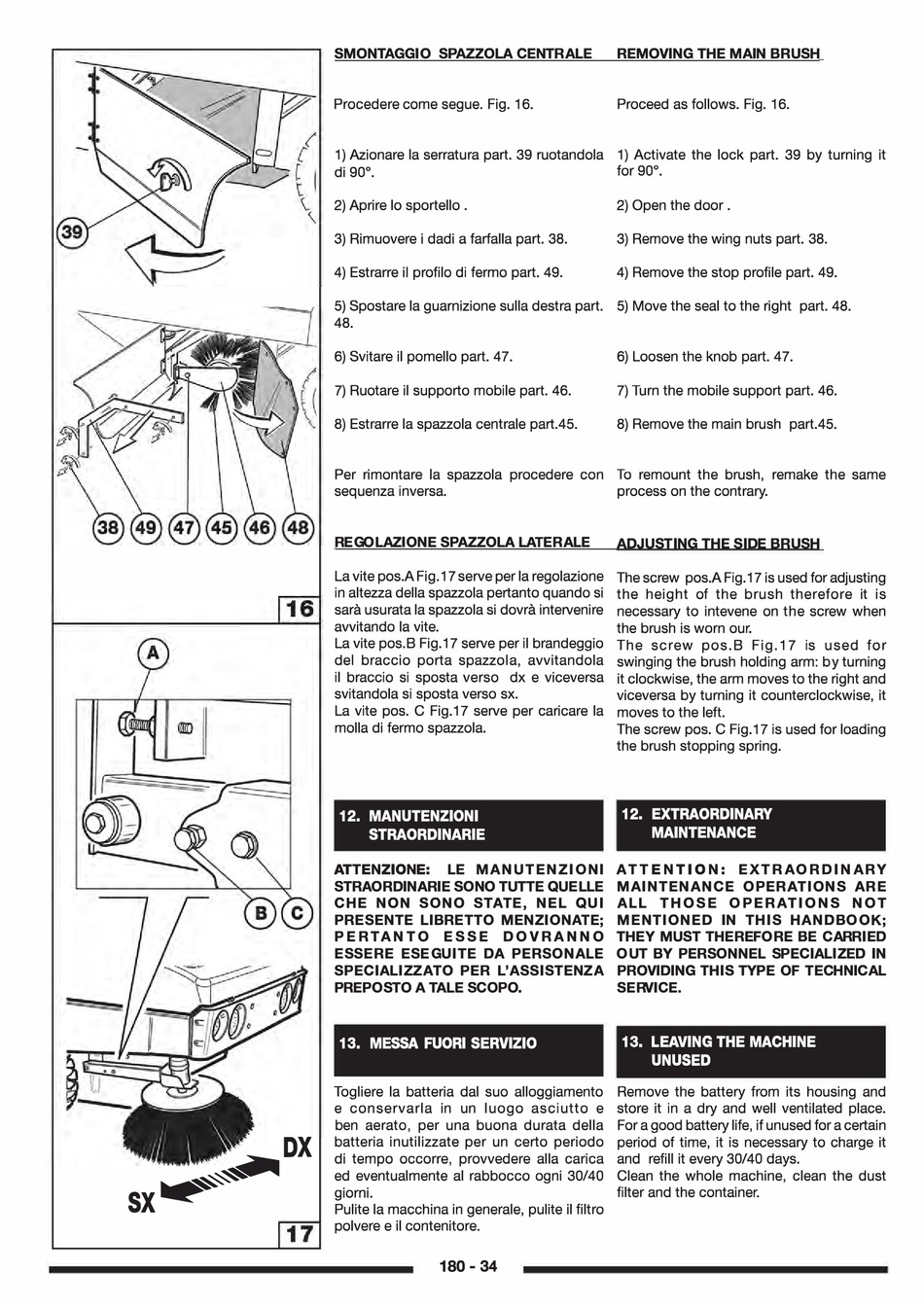

SMONTAGGIO SPAZZOLA CENTRALE
Procedere come segue. Fig. 16.
1) Azionare la serratura part. 39 ruotandola 1) Activate the lock part. 39 by turning it
°
di 90
.
2) Aprire lo sportello .
3) Rimuovere i dadi a farfalla part. 38.
4) Estrarre ii profile di fermo part. 49.
5) Spostare la guarnizione sulla destra part. 5) Move the seal to the right part. 48.
48.
6) Svitare ii pomello part. 47.
7) Ruotare ii supporto mobile part. 46.
8) Estrarre la spazzola centrale part.45.
Per rimontare la spazzola procedere con To remount the brush, remake the same
sequenza inversa.
REGOLAZIONE SP AZZOLA LATERALE
La vite pas.A Fig.17 serve per la regolazione
in altezza della spazzola pertanto quando si
sara usurata la spazzola si dovra intervenire
avvitando la vite.
La vite pos.B Fig.17 serve per ii brandeggio
del braccio porta spazzola, avvitandola
ii braccio si sposta verso dx e viceversa
svitandola si sposta verso sx.
La vite pas. C Fig.17 serve per caricare la
molla di fermo spazzola.
12. MANUTENZIONI
STRAORDINARIE
ATTENZIONE:
LE MA N U TEN ZIONI
STRAORDINARIE SONO TUTTE QUELLE
C HE N ON SON O STATE, N EL QUI
PRESENTE LIBRETTO MENZIONATE;
P E R TA N T O E S S E
D O V RA N N O
ESSERE ESEGUITE DA PERSONALE
SPECIALIZZATO PER L' ASSISTENZA
PREPOSTO A T ALE SCOPO.
13. MESSA FUORI SERVIZIO
Togliere la batteria dal suo alloggiamento
e conservarla in un luogo asciutto e
ben aerate, per una buona durata della
batteria inutilizzate per un certo periodo
di tempo occorre, provvedere alla carica
ed eventualmente al rabbocco ogni 30/40
giorni.
Pulite la macchina in generale, pulite ii filtro
polvere e ii contenitore.
180- 34
REMOVING THE MAIN BRUSH
Proceed as follows. Fig. 16.
°
.
for 90
2) Open the door .
3) Remove the wing nuts part. 38.
4) Remove the stop profile part. 49.
6) Loosen the knob part. 47.
7) Turn the mobile support part. 46.
8) Remove the main brush part.45.
process on the contrary.
ADJUSTING THE SIDE BRUSH
The screw pas.A Fig.17 is used for adjusting
the height of the brush therefore it is
necessary to intevene on the screw when
the brush is worn our.
The screw pos.B Fig.17 is used for
swinging the brush holding arm: by turning
it clockwise, the arm moves to the right and
viceversa by turning it counterclockwise, it
moves to the left.
The screw pas. C Fig.17 is used for loading
the brush stopping spring.
12. EXTRAORDINARY
MAINTENANCE
A T T E NTI O N : EXT RAOR D I N A R Y
MAIN TENA N CE OPERATION S A R E
A L L T H OS E OPERATIO N S N OT
MENTION ED IN THIS HA N D BOOK;
THEY MUST THEREFORE BE CARRIED
OUT BY PERSON NEL SPECIALIZED IN
PROVIDING THIS TYPE OF TECHNICAL
SERVICE.
13. LEAVING THE MACHINE
UNUSED
Remove the battery from its housing and
store it in a dry and well ventilated place.
For a good battery life, if unused for a certain
period of time, it is necessary to charge it
and refill it every 30/40 days.
Clean the whole machine, clean the dust
filter and the container.
