80

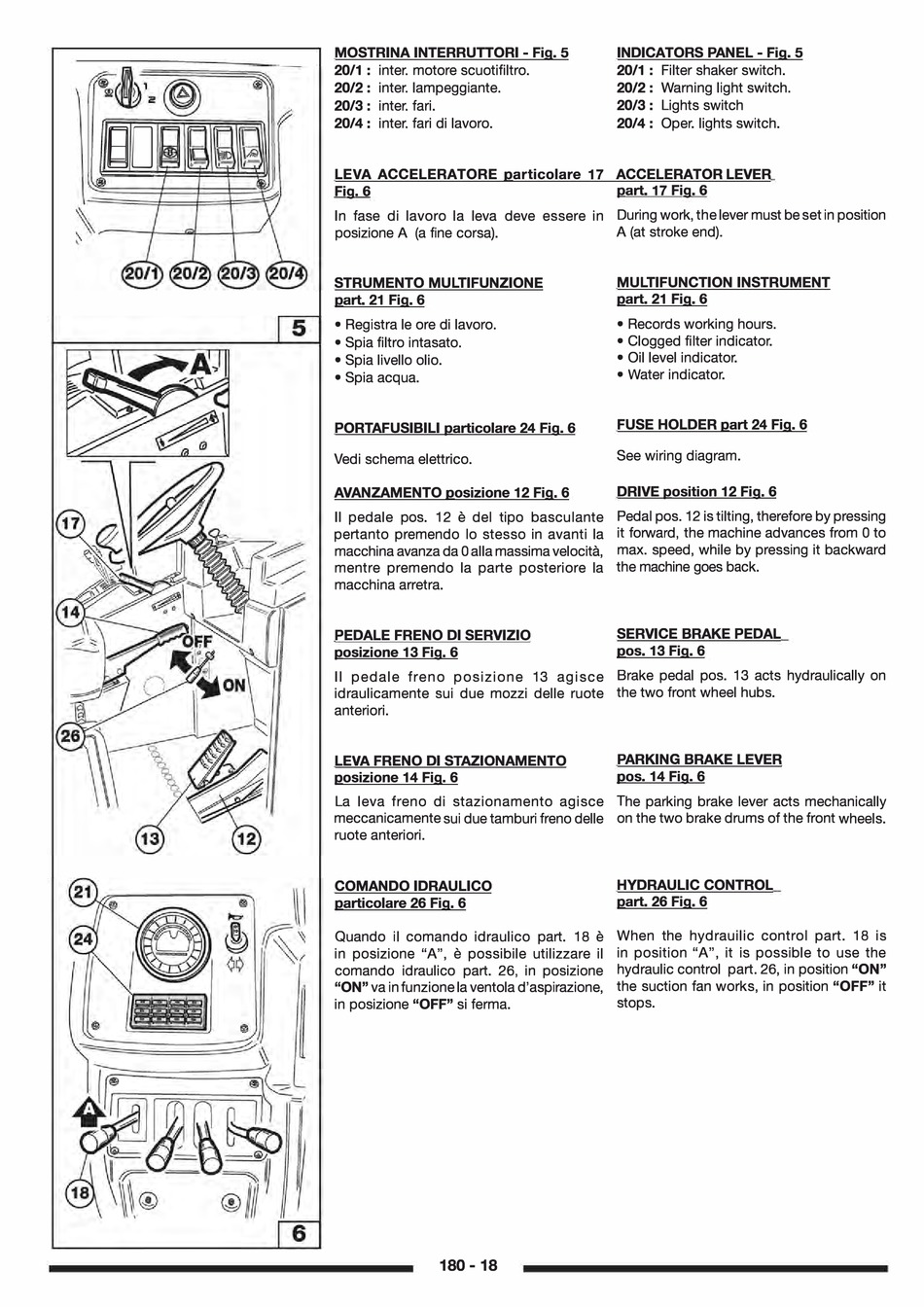

MOSTRINA INTERRUTTORI - Fig. 5
20/1 : inter. motore scuotifiltro.
20/2 : inter. lampeggiante.
20/3 : inter. fari.
20/4 : inter. fari di lavoro.
LEVA ACCELERATORE particolare 17 ACCELERATOR LEVER
Fig. 6
In fase di lavoro la leva deve essere in During work, the lever must be set in position
posizione A (a fine corsa).
STRUMENTO MULTIFUNZIONE
part. 21 Fig. 6
• Registra le ore di lavoro.
• Spia filtro intasato.
• Spia livello olio.
• Spia acqua.
PORTAFUSIBILI particolare 24 Fig. 6
Vedi schema elettrico.
AVANZAMENTO posizione 12 Fig. 6
II pedale pas. 12 e del tipo basculante
pertanto premendo lo stesso in avanti la
macchina avanza da O alla massima velocita,
mentre premendo la parte posteriore la
macchina arretra.
PEDALE FRENO DI SERVIZIO
posizione 13 Fig. 6
II pedale freno posizione 13 agisce
idraulicamente sui due mozzi delle ruote
anteriori.
LEVA FRENO DI STAZIONAMENTO
posizione 14 Fig. 6
La leva freno di stazionamento agisce The parking brake lever acts mechanically
meccanicamente sui due tamburi freno delle on the two brake drums of the front wheels.
ruote anteriori.
COMANDO IDRAULICO
particolare 26 Fig. 6
Quando ii comando idraulico part. 18 e
e
in posizione "A",
possibile utilizzare ii
comando idraulico part. 26, in posizione
"ON" va in funzione la ventola d'aspirazione,
in posizione "OFF" si ferma.
180 - 18
INDICATORS PANEL - Fig. 5
20/1 : Filter shaker switch.
20/2 : Warning light switch.
20/3 : Lights switch
20/4 : Oper. lights switch.
part. 17 Fig. 6
A (at stroke end).
MULTIFUNCTION INSTRUMENT
part. 21 Fig. 6
• Records working hours.
• Clogged filter indicator.
• Oil level indicator.
• Water indicator.
FUSE HOLDER part 24 Fig. 6
See wiring diagram.
DRIVE position 12 Fig. 6
Pedal pas. 12 is tilting, therefore by pressing
it forward, the machine advances from O to
max. speed, while by pressing it backward
the machine goes back.
SERVICE BRAKE PEDAL
pos. 13 Fig. 6
Brake pedal pas. 13 acts hydraulically on
the two front wheel hubs.
PARKING BRAKE LEVER
pos. 14 Fig. 6
HYDRAULIC CONTROL
part. 26 Fig. 6
When the hydrauilic control part. 18 is
in position "A", it is possible to use the
hydraulic control part. 26, in position "ON"
the suction fan works, in position "OFF" it
stops.
