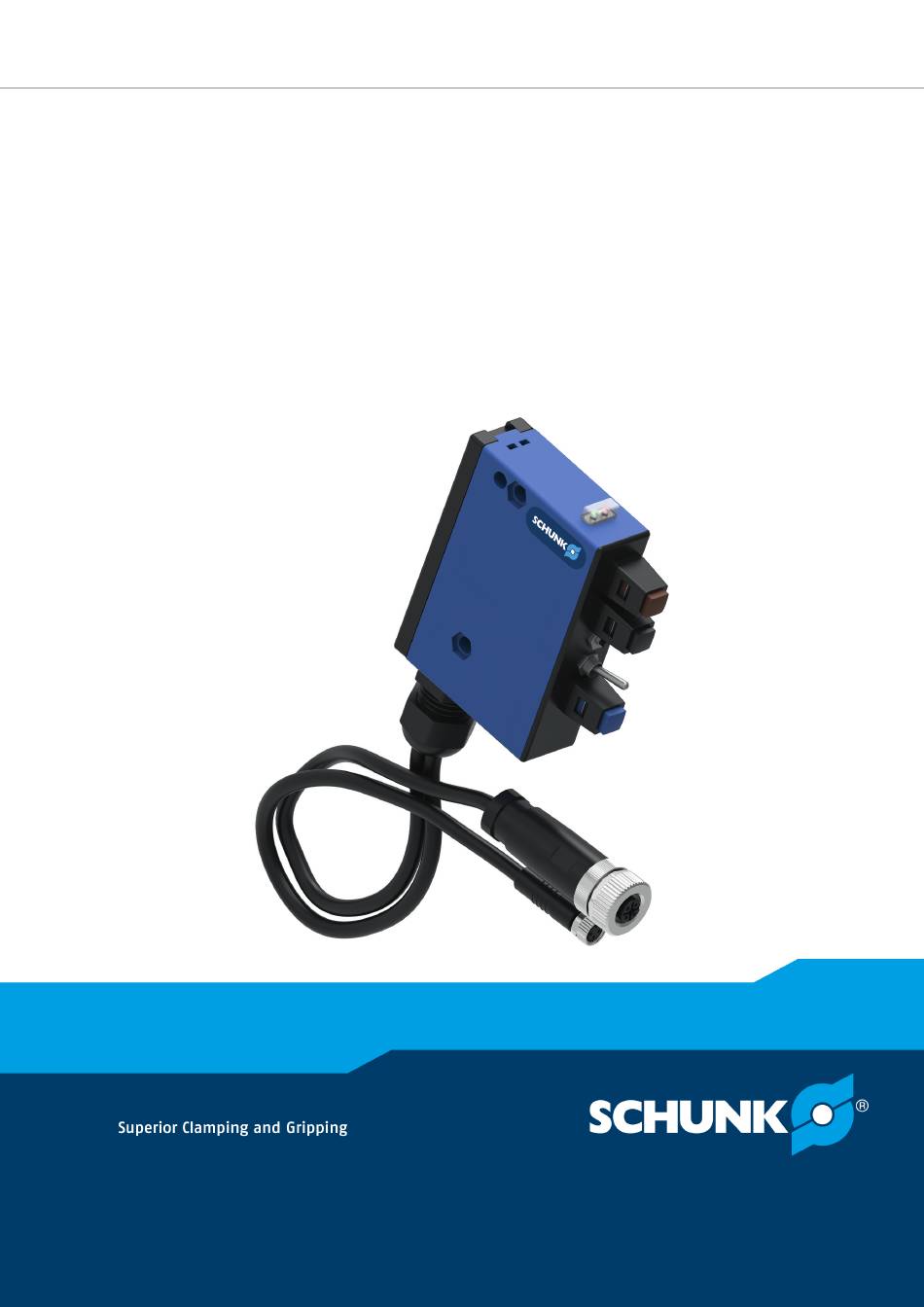

- Seite 1 Original Betriebsanleitung Montage- und Betriebsanleitung Sensortester...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Insbesondere ist jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung (Zugänglichmachung gegenüber Dritten), Übersetzung oder sonstige Verwendung verboten und bedarf unserer vorherigen schriftlichen Genehmigung.
-
Seite 3: Inhaltsverzeichnis
6.1.1 Anschluss eines Sensors mit Anschlussstecker......... 9 6.1.2 Anschluss eines Sensors mit offener Litze .......... 9 Betrieb des SST mit einem Sensor ................ 9 Wartung und Pflege .................... 10 Wartung...................... 10 Batteriewechsel.................... 10 Fehlerbehebung...................... 11 04.00 | SST | Montage- und Betriebsanleitung | de | 389580... -
Seite 4: Allgemein
Ungebungs- und Einsatzbedingungen Werkstückberührende Teile und Verschleißteile sind nicht Bestandteil der Gewährleistung. 1.3 Lieferumfang Der Lieferumfang beinhaltet: • Sensortester SST in der bestellten Variante • Montage- und Betriebsanleitung • Beipack 04.00 | SST | Montage- und Betriebsanleitung | de | 389580... -
Seite 5: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. • Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 04.00 | SST | Montage- und Betriebsanleitung | de | 389580... -
Seite 6: Technische Daten
[VDC] Interne Betriebsspannung [VDC] Anschlussmöglichkeiten Induktive, kapazitive und optoelektronische Sensoren (3- Leiter DC, 2-Leiter DC und NAMUR) Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. 04.00 | SST | Montage- und Betriebsanleitung | de | 389580... -

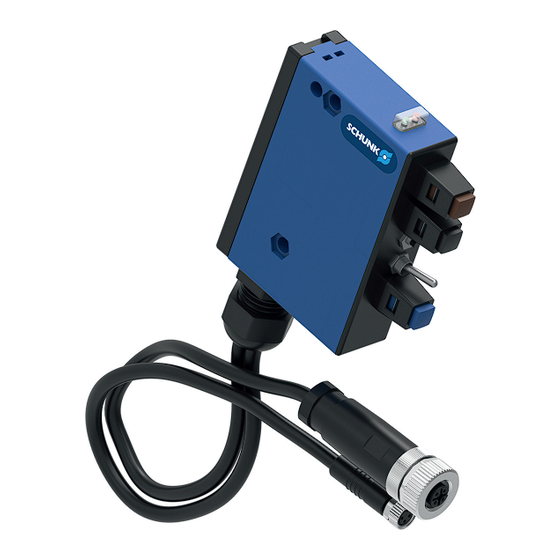

Seite 7: Aufbau Und Beschreibung
Die Schaltfunktion wird über eine LED und zusätzlich akustisch signalisiert. Der Sensortester schaltet sich bei Nichtbenutzung selbstständig nach ca. 30 Sekunden aus. Die notwendige Energie wird von einer 9 V Blockbatterie zur Verfügung gestellt 04.00 | SST | Montage- und Betriebsanleitung | de | 389580... -
Seite 8: Montage
Montage 5 Montage Der Sensortester SST kann bei Bedarf über die seitlichen Durchgangsbohrungen befestigt werden. 1 Durchgangsbohrungen Ø 5.5 04.00 | SST | Montage- und Betriebsanleitung | de | 389580... -
Seite 9: Betrieb
LED (3) leuchtet grün. ✓ Leuchtet die LED (3) rot, muss die Batterie gewechselt ✓ werden. Wird der Sensor bedämpft, gibt der SST einen Signalton ab und Ø die LED (4) leuchtet orange. Wechselt der Sensor von bedämpftem zu unbedämpftem Ø Zustand, gibt der SST wieder einen Signalton ab und die LED (4) erlischt. -
Seite 10: Wartung Und Pflege
Mit Schraubendreher gegen den Verschluss des Ø Batteriefachdeckels drücken und Batteriefachdeckel öffnen. Alte Batterie entnehmen und fachgerecht entsorgen. Ø Neue Batterie einsetzen. Ø Batterietyp: 9V Blockbatterie 6LR61 Batteriefachdeckel schließen und Verschluss einrasten lassen. Ø 04.00 | SST | Montage- und Betriebsanleitung | de | 389580... -
Seite 11: Fehlerbehebung
Keine LED leuchtet. Batterie ist leer oder hat keinen Kontakt. Rote LED leuchtet. Die Batterie ist fast leer. Batterie wechseln. Orange LED leuchtet dauerhaft. PNP/NPN Umschalter ist falsch eingestellt. 04.00 | SST | Montage- und Betriebsanleitung | de | 389580... - Seite 12 04.00 | SST | Montage- und Betriebsanleitung | de | 389580...
