Vorgang 3: Anbringen des Fußkreuzes an der Ausziehstange
1.
Stecken Sie das untere Ende der Stange in das Fußkreuz, wobei Sie die Nut der
Stange mit dem Steg am Fußkreuz ausrichten.
2.
Legen Sie das Fahrgestell seitlich auf einer freien, ebenen Arbeitsfläche ab.
3.
Richten Sie die zwei Montagebohrungen in der Fußpedaleinheit mit den beiden
Gewindebohrungen an der Unterseite der Stange aus, sodass das Fußpedal sich
zwischen zwei Armen des Fußkreuzes befindet. Siehe
4.
Befestigen Sie die Pedaleinheit unter Verwendung des 3/16"-Sechskantschlüssels
mit den beiden Innensechskant-Deckelschrauben (1/4-20 x 3/4") an der Stange.
5.
Stellen Sie die Stange aufrecht und prüfen Sie, ob das Fahrgestell fest steht.
Wenn es wackelt, ziehen Sie die Innensechskant-Deckelschrauben nach.
Vorgang 4: Anbringen der Netzkabel- und Netzteilaufnahme
Bringen Sie die beiden Teile der Netzteil-/Kabelhalterung an der Ausziehstange an und
ziehen Sie die zwei Philips-Kreuzschlitzschrauben fest. Siehe
Vorgang 5: Anbringen des Griffs
Montieren Sie die beiden Teile der Griffeinheit an der Ausziehstange und ziehen Sie die
zwei Philips-Kreuzschlitzschrauben fest. Siehe
Bedienungshandbuch für den OBM Olympic Brainz Monitor
PN 027232 Überarbeitung 03

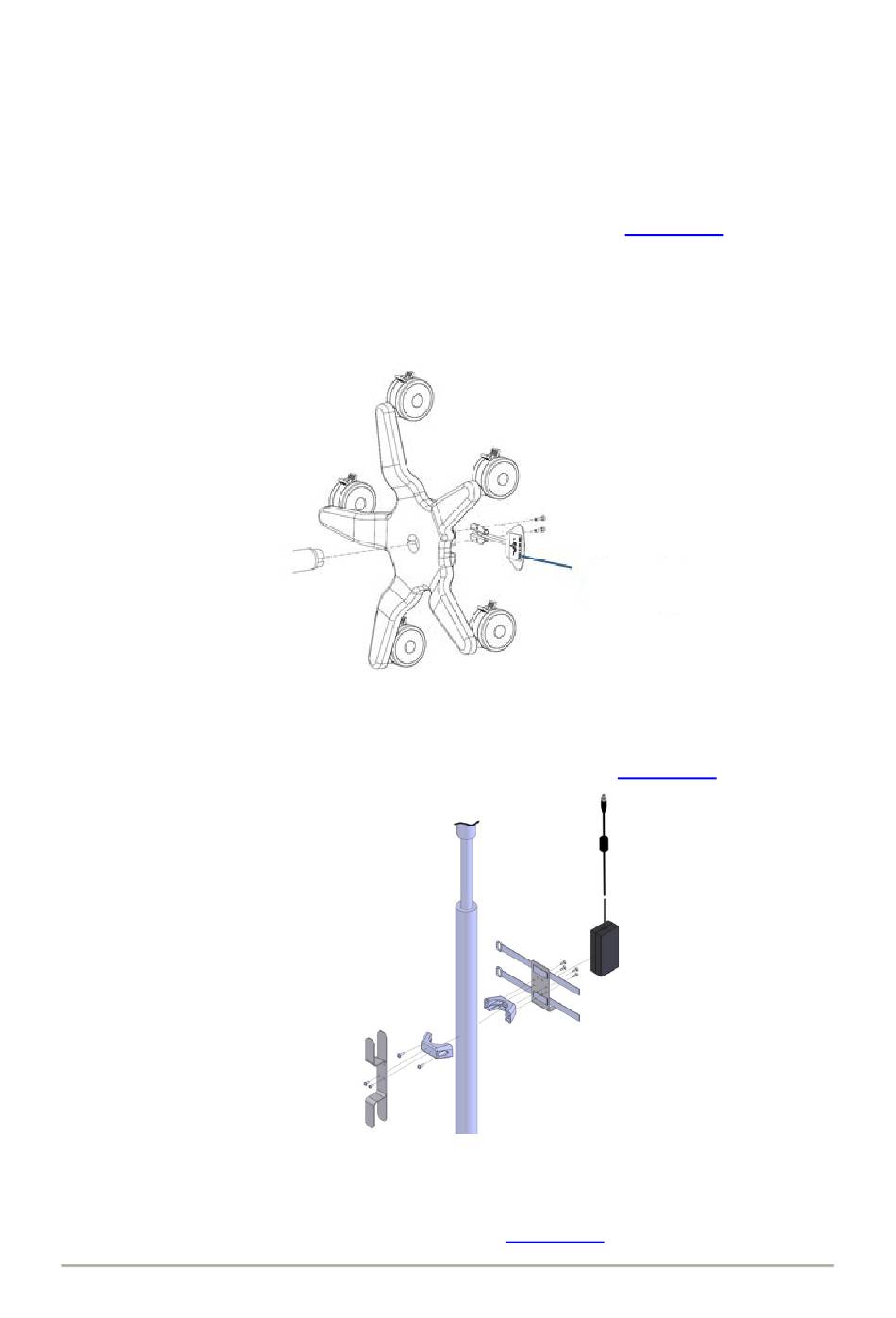

Abbildung 3: Zusammenbauen des Fußkreuzes
Abbildung 4: Anbringen der Netzteil-/Kabelhalterung
Abbildung 3
Fußpedaleinheit
Abbildung 4
Abbildung 5
auf Seite 16.
auf Seite 15.
auf Seite 15.
15
