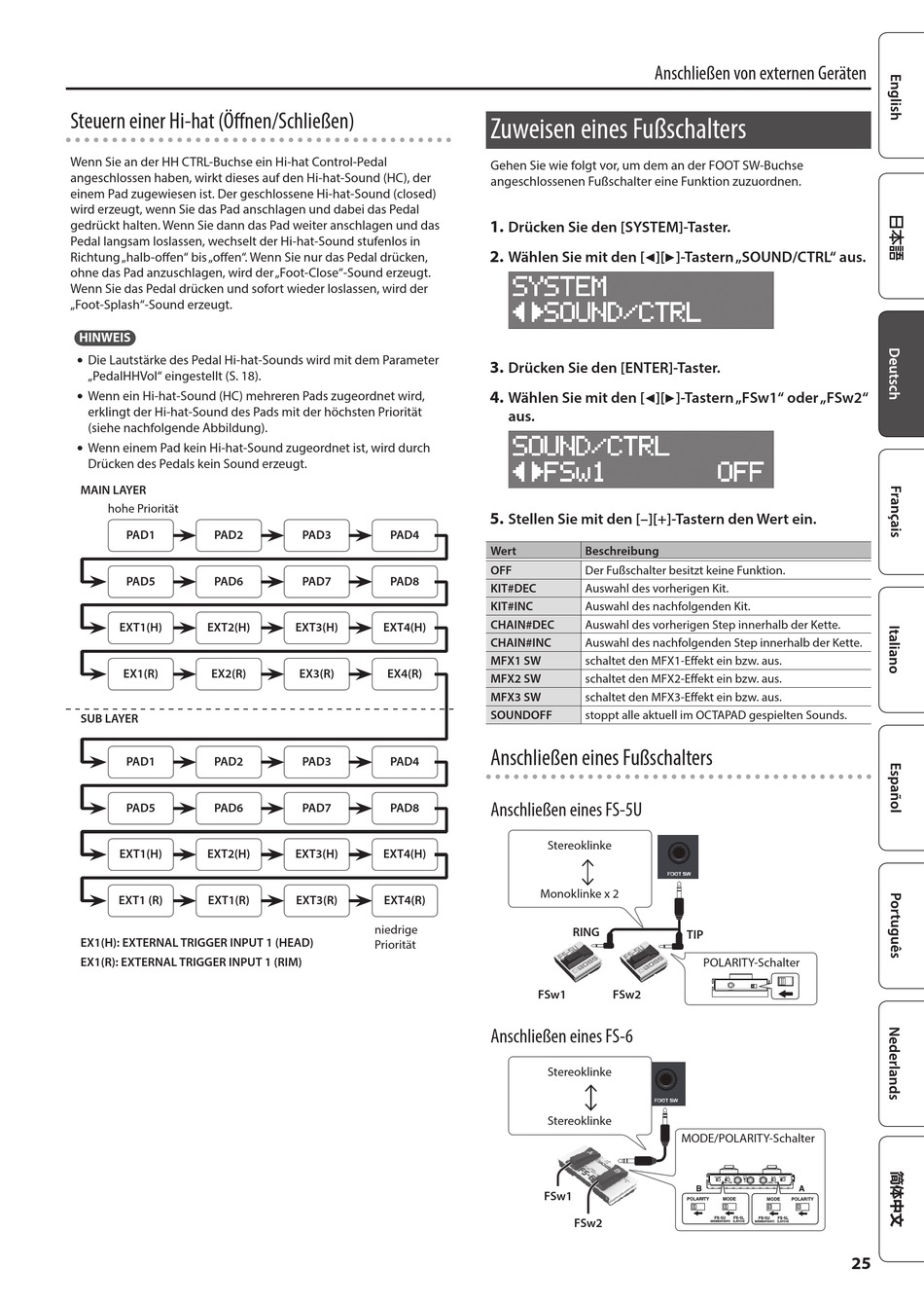

Steuern einer Hi-hat (Öffnen/Schließen)
Wenn Sie an der HH CTRL-Buchse ein Hi-hat Control-Pedal
angeschlossen haben, wirkt dieses auf den Hi-hat-Sound (HC), der
einem Pad zugewiesen ist. Der geschlossene Hi-hat-Sound (closed)
wird erzeugt, wenn Sie das Pad anschlagen und dabei das Pedal
gedrückt halten. Wenn Sie dann das Pad weiter anschlagen und das
Pedal langsam loslassen, wechselt der Hi-hat-Sound stufenlos in
Richtung „halb-offen" bis „offen". Wenn Sie nur das Pedal drücken,
ohne das Pad anzuschlagen, wird der „Foot-Close"-Sound erzeugt.
Wenn Sie das Pedal drücken und sofort wieder loslassen, wird der
„Foot-Splash"-Sound erzeugt.
HINWEIS
5 Die Lautstärke des Pedal Hi-hat-Sounds wird mit dem Parameter
„PedalHHVol" eingestellt (S. 18).
5 Wenn ein Hi-hat-Sound (HC) mehreren Pads zugeordnet wird,
erklingt der Hi-hat-Sound des Pads mit der höchsten Priorität
(siehe nachfolgende Abbildung).
5 Wenn einem Pad kein Hi-hat-Sound zugeordnet ist, wird durch
Drücken des Pedals kein Sound erzeugt.
MAIN LAYER
hohe Priorität
PAD1
PAD2
PAD5
PAD6
EXT1(H)
EXT2(H)
EX1(R)
EX2(R)
SUB LAYER
PAD1
PAD2
PAD5
PAD6
EXT1(H)
EXT2(H)
EXT1 (R)
EXT1(R)
EX1(H): EXTERNAL TRIGGER INPUT 1 (HEAD)
EX1(R): EXTERNAL TRIGGER INPUT 1 (RIM)
PAD3
PAD4
PAD7
PAD8
EXT3(H)
EXT4(H)
EX3(R)
EX4(R)
PAD3
PAD4
PAD7
PAD8
EXT3(H)
EXT4(H)
EXT3(R)
EXT4(R)
niedrige
Priorität
Anschließen von externen Geräten
Zuweisen eines Fußschalters
Gehen Sie wie folgt vor, um dem an der FOOT SW-Buchse
angeschlossenen Fußschalter eine Funktion zuzuordnen.
1.
Drücken Sie den [SYSTEM]-Taster.
2.
Wählen Sie mit den [K][J]-Tastern „SOUND/CTRL" aus.
3.
Drücken Sie den [ENTER]-Taster.
4.
Wählen Sie mit den [K][J]-Tastern „FSw1" oder „FSw2"
aus.
5.
Stellen Sie mit den [–][+]-Tastern den Wert ein.
Wert
Beschreibung
OFF
Der Fußschalter besitzt keine Funktion.
KIT#DEC
Auswahl des vorherigen Kit.
KIT#INC
Auswahl des nachfolgenden Kit.
CHAIN#DEC
Auswahl des vorherigen Step innerhalb der Kette.
CHAIN#INC
Auswahl des nachfolgenden Step innerhalb der Kette.
MFX1 SW
schaltet den MFX1-Effekt ein bzw. aus.
MFX2 SW
schaltet den MFX2-Effekt ein bzw. aus.
MFX3 SW
schaltet den MFX3-Effekt ein bzw. aus.
SOUNDOFF
stoppt alle aktuell im OCTAPAD gespielten Sounds.
Anschließen eines Fußschalters
Anschließen eines FS-5U
Stereoklinke
Monoklinke x 2
RING
FSw1
FSw2
Anschließen eines FS-6
Stereoklinke
Stereoklinke
FSw1
FSw2
TIP
POLARITY-Schalter
MODE/POLARITY-Schalter
25
