Inhaltszusammenfassung für Roland SPD-SX
- Seite 3 Alle Rechte vorbehalten . Diese Publikation darf weder ganz noch teilweise in irgendeiner Form ohne schriftliche Genehmigung durch die ROLAND CORPORATION reproduziert werden . Roland ist eine eingetragene Marke bzw . eine Marke der Roland Corporation in den USA und/oder anderen Ländern .
-
Seite 4: Einführung In Das Spd-Sx

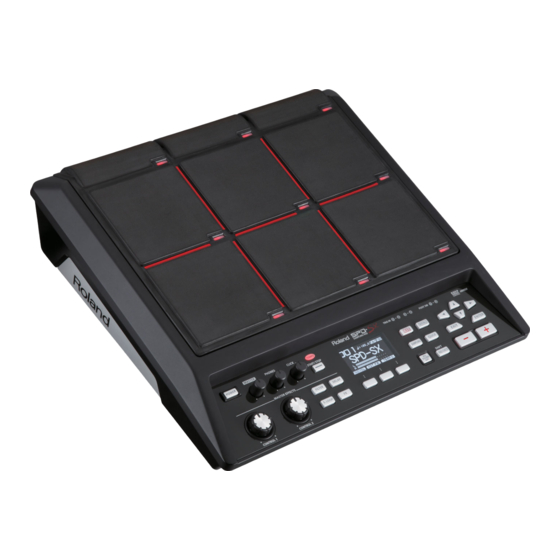

Einführung in das SPD-SX Funktionsumfang des SPD-SX Das SPD-SX ist ein leistungsfähiges Sampling-Pad, mit dem Sie alle Arten von Sounds, Eff ekten, Akkordfolgen, Loops usw . als Audiodatei sampeln und sofort wiedergeben können . Verwendung mit einem Drum-Set, um Ihre musikalische Vielseitigkeit zu erweitern Das SPD-SX kann bei Live-Auftritten oder im Studio entweder als eigenständiges Instrument oder in Verbindung mit einem akustischen oder... -
Seite 5: Übersicht Über Das Spd-Sx
Ein Kit umfasst sämtliche Einstellungen für die neun Pads, vier externen Pads und zwei Fußtaster . Sie können ein Kit anpassen, indem Sie jedem Pad die gewünschte Wellenform zuordnen, den im Kit zu verwendenden Eff ekt auswählen und Wiedergabeeinstellungen festlegen (S . 42) . Das SPD-SX verfügt über 100 Kits . KIT100 KIT001... -
Seite 6: Die Effekte
Einführung in das SPD-SX Die Eff ekte Das SPD-SX verfügt über einen „ MASTER EFFECT“-Prozessor (S . 22), der auf alle gespielten Klänge angewendet wird, und einen „ KIT FX“-Prozessor (S . 23), der für einzelne Kits verwendet werden kann . -
Seite 7: Arbeitsablauf Beim Sampling
S. 12 Schließen Sie Ihr Mikrofon oder ein externes Audiogerät an . Nehmen Sie ein Sample auf. Mit dem SPD-SX können Sie ein Sample auf sechs verschiedene Arten aufnehmen . Verwenden Sie die für Ihre Situation geeignete Methode . Zusammenführen zweier Sampeln nacheinander... -
Seite 8: Inhaltsverzeichnis
Funktionsumfang des SPD-SX . . . . . . . . . . . . . . . . . . . - Seite 9 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71 Allgemeine Einstellungen für das SPD-SX . . . . . . . . . . . . . 53 Einstellungen für Klang und Spielverhalten...
-
Seite 10: Das Bedienfeld Und Die Rückseite
Das Bedienfeld und die Rückseite Das Bedienfeld... - Seite 11 Zeigt das Haupt-Display an S . 21 Ermöglicht den Zugriff auf zahlreiche Funktionen, wie die Haupteinstellungen für das [MENU]-Taste S . 16 SPD-SX [SAMPLING]-Taste Zeichnet ein Sample auf S . 28 [QUICK]-Taste Öffnet das Schnellmenü des jeweiligen Displays (QUICK MENU) S .
-
Seite 12: Die Rückseite
Audiodateien importieren (S . 40) oder Audiodateien importieren (S . 40) oder Audiodateien importieren (S . 40) oder Hier können Sie MIDI-Geräte SPD-SX auf dem USB-Stick speichern vom Computer wiedergegebene vom Computer wiedergegebene anschließen (S . 67) . (S . 66) . - Seite 13 MP3-Player an diese Buchsen an . Der über diese Buchsen eingehende Klang wird über die MASTER OUT-Buchsen und die PHONES-Buchse ausgegeben . * Verwenden Sie ein dynamisches Mono- Mikrofon . Das SPD-SX unterstützt keine Kondensatormikrofone . SUB OUT-Buchsen * Je nach der Positionierung des Mikrofons im Verhältnis zum Lautsprecher können...
-
Seite 14: Vorbereiten Des Instruments
Pad-Stativ (PDS-10, separat erhältlich) . HINWEIS! • Verwenden Sie nur die Schrauben an der Unterseite des SPD-SX . Die Verwendung anderer Schrauben kann zu Beschädigungen bzw . Fehlfunktionen führen . • Wenn Sie das Gerät umdrehen, legen Sie es auf eine weiche Unterlage (z .B . ein Kissen), um Schäden an den Tasten und Reglern zu vermeiden . -
Seite 15: Einschalten Des Geräts
Fehlfunktion dar . • Das SPD-SX ist werkseitig so eingestellt, dass es nach 4 Stunden der Inaktivität automatisch ausgeschaltet wird . Wenn das Gerät nicht automatisch ausgeschaltet werden soll, ändern Sie die AUTO OFF-Einstellung in „OFF“, wie auf S . 63 erläutert . -
Seite 16: Grundlegende Einstellungen Am Gerät
Vorbereiten des Instruments Grundlegende Einstellungen am Gerät Im Folgenden werden die grundlegenden Verfahren zum Ändern der SPD-SX-Einstellungen mithilfe der verschiedenen Tasten und Regler erläutert . 2 3 4 Drücken Sie die [MENU]-Taste . Das MENU-Display wird angezeigt . MENU Erklärung Seite Vornehmen von Einstellungen für ein gesamtes Kit... -
Seite 17: Verwenden Des Schnellmenüs
Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die [KIT]-Taste, um zum Haupt-Display zurückzukehren . Die Einstellungen des SPD-SX werden beim Ausschalten automatisch gespeichert . Es sind keine weiteren Maßnahmen zum Speichern der Einstellungen erforderlich . Der Navigationsvorgang, bei dem zunächst im MENU-Display das Element „SYSTEM“ und dann das Element „CLICK“... -
Seite 18: Verwenden Eines Usb-Sticks
• Importieren von Audiodateien vom USB-Stick (S . 39) • Verwenden des USB-Sticks, um Wellenformen oder Einstellungen des SPD-SX zu speichern oder zu laden (S . 65, S . 66) Schließen Sie den USB-Stick an den USB MEMORY-Anschluss an . -
Seite 19: Anschließen Eines Computers Über Usb
* Verwenden Sie ein USB-Kabel, das die USB 2 .0 High-Speed-Übertragung unterstützt . * Schalten Sie das SPD-SX ein, bevor Sie die DAW-Software auf dem Computer starten . Schalten Sie das SPD-SX nicht ein oder aus, während die DAW-Software noch geöff net ist . -
Seite 20: Spielen
Das SPD-SX verfügt über neun integrierte Pads (Pads 1–9) . Wenn Sie ein Pad anschlagen, leuchtet die Anzeige des entsprechenden Pads auf . * Sie können die Pads zwar mit den Händen anschlagen, das SPD-SX wurde jedoch für das Anschlagen mit Drumsticks entwickelt . -
Seite 21: Auswählen Eines Kits
Spielen Auswählen eines Kits Drücken Sie die [KIT]-Taste, um das Haupt-Display aufzurufen . Verwenden Sie die Tasten [-] [+], um ein Kit auszuwählen . Spielen Sie die Sounds des aktuell gewählten Kits . ANMERKUNG • Wenn Sie die Cursor-Tasten [ ] [ ] bei gedrückter [SHIFT]-Taste betätigen, können Sie Kits in 10er-Schritten auswählen . •... -
Seite 22: Verwenden Der Master-Effekte
Spielen Schnellmenü des Haupt-Displays Wenn Sie im Haupt-Display die [QUICK]-Taste drücken, wird das folgende Schnellmenü geöff net: Menüelement Erklärung Seite CHAIN ON/OFF Ein-/Ausschalten der Kit-Kettenfunktion S . 56 KIT CHAIN Aufrufen des KIT CHAIN-Displays S . 56 MASTER EFFECT Aufrufen des MASTER EFFECT-Displays S . -
Seite 23: Steuern Eines Master-Effekts In Echtzeit
Spielen Steuern eines Master-Eff ekts in Echtzeit Verwenden Sie den [CONTROL 1]-Regler oder den [CONTROL 2]-Regler wie unten angegeben . Drehen Sie während des Spielens den [CONTROL 1]-Regler oder den [CONTROL 2]-Regler . Wenn Sie einen Regler drehen, wird ein voreingestellter Parameter des ausgewählten Master-Eff ektes verändert . Beispiel: Wenn ein Filter ausgewählt wurde, führt das Drehen des Reglers zu einer Änderung des Frequenzbereichs oder der Eff ekttiefe . -
Seite 24: Spielen Mithilfe Eines Click-Sounds (Metronom)
Spielen Spielen mithilfe eines CLick-Sounds ( Metronom) Sie können Ihr Spiel von einem CLick-Sound begleiten lassen, um sicherzustellen, dass Sie im richtigen Tempo spielen . Drücken Sie die [START/STOP]-Taste . Die [START/STOP]-Taste leuchtet auf . Ein CLick-Sound entsprechend dem Tempo wird wiedergegeben, und die TEMPO-Anzeige blinkt . Drehen Sie den [CLICK]-Regler, um die Lautstärke des Click-Sounds einzustellen . -
Seite 25: Ändern Des Tempos (Tempo)
Spielen Ändern des Tempos (TEMPO) Sie können das Spieltempo ändern . Der Click-Sound ertönt im eingestellten Tempo . Drücken Sie im Haupt-Display die [F3]-Taste (TEMPO) . Stellen Sie das Tempo ein . Taste Wert Erklärung Tasten [-] [+] Einstellen des Tempos 20 .0–260 .0 [F1]-Taste (TAP) Einstellen des Tempos durch wiederholtes Drücken der Taste... -
Seite 26: Einstellen Der Pad-Lautstärke (Pad Volume)
Spielen Einstellen der Pad-Lautstärke ( PAD VOLUME) Sie können die Lautstärke der einzelnen Pads individuell einstellen . Drücken Sie im Haupt-Display die [F1]-Taste (PADVOL) . Verwenden Sie die Cursor-Tasten [ ], um das gewünschte Pad auszuwählen, und ändern Sie die Lautstärke mit den Tasten [-] [+] . -
Seite 27: Spielen Mit Externen Pads Und Fußtastern
Spielen Spielen mit externen Pads und Fußtastern Sie können externen Pads (PD-Serie, separat erhältlich), akustischen Drum-Triggern (RT-Serie, separat erhältlich) und Fußtastern (BOSS FS-5U, BOSS FS-6, separat erhältlich) Wellenformen zuordnen und damit spielen . Die folgenden Abbildungen zeigen Beispiele typischer Verbindungen . Anschließen externer Pads oder akustischer Anschließen zweier externer Pads an eine TRIG Drum-Trigger... -
Seite 28: Sampling
Aufnehmen der Klänge, die Sie auf dem SPD-SX erzeugen S . 38 Sampling-Zeit Das SPD-SX ermöglicht das Sampeln von ca . 180 Minuten in Stereo oder von ca . 360 Minuten in Mono in den internen Speicher (einschließlich vorinstallierter Wellenformen) . ANMERKUNG •... -
Seite 29: Sampling Auf Ein Einzelnes Pad (Basic Sampling)
OPTION USB MODE die Einstellung „AUDIO/MIDI“ aus . Schließen Sie den Computer über ein USB-Kabel an den COMPUTER-Anschluss des SPD-SX an (S . 19) . Stellen Sie den Eingangspegel entsprechend dem angeschlossenen Gerät ein . Stellen Sie den [GAIN]-Regler an der MP3-Player usw . - Seite 30 Starten Sie das Sampling . Wenn Sie in Schritt 5 für AUTO START „OFF“ festgelegt haben: Das Sampling beginnt, sobald Sie die [F2]-Taste (START) drücken . Erzeugen Sie Klänge auf dem Gerät, das an das SPD-SX angeschlossen ist . Während das Sampling ausgeführt wird, wird auf dem Display „NOW SAMPLING . . . “ angezeigt .
-
Seite 31: Speichern Der Gesampelten Wellenformen
Sampling Drücken Sie die [F3]-Taste (STOP), um das Sampling zu beenden . Das Wellenform-Display wird geöff net . Speichern der gesampelten Wellenformen Verwenden Sie die Funktionstasten und die Tasten [-] [+], um den wiederzugebenden Bereich einer Wellenform anzupassen . Taste Erklärung [F1]-Taste (PREVIEW) Gibt den ausgewählten Bereich der Wellenform wieder . -
Seite 32: Sampeln Nacheinander Auf Unterschiedliche Pads
Parameter Wert Erklärung Regelt die Lautstärke für das Sampling . Erzeugen Sie Klänge auf dem Gerät, das an das SPD-SX angeschlossen ist, und erhöhen Sie die Lautstärke so weit wie möglich, ohne dass die Übersteuerungsanzeige erscheint . REC LEVEL 0–100 Pegelanzeige Übersteuerungsanzeige... - Seite 33 Sampling Starten des Samplings Beispiel: Sampling auf Pad 7 und Pad 9 7 . Beginnen Sie das 8 . Beginnen Sie das 9 . Beenden Sie das Sampling auf Sampling auf Sampling . 6 . Erzeugen Sie Pad 7 . Pad 9 . auf dem Gerät Pad 7 Pad 9 Pad 7...
-
Seite 34: Zusammenführen Zweier Wellenformen (Merge)
Sampling Zusammenführen zweier Wellenformen ( MERGE) Sie können zwei Wellenformen, die Pads des gleichen Kits zugeordnet sind, zu einer Wellenform zusammenführen . Die zusammengeführten Wellenformen werden in Stereo gespeichert . Vorbereitungen für das Sampling Drücken Sie die [SAMPLING]-Taste, um das SAMPLING-Display aufzurufen . Verwenden Sie die Cursor-Tasten [ ], um „MERGE“... -
Seite 35: Erneutes Sampeln Mit Effekten (With Fx)
Sampling Erneutes Sampeln mit Eff ekten ( WITH FX) So wenden Sie einen Kit-Eff ekt und einen Master-Eff ekt auf einen Sound an und sampeln das Ergebnis erneut: Vorbereitungen für das Sampling Drücken Sie die [SAMPLING]-Taste, um das SAMPLING-Display aufzurufen . Verwenden Sie die Cursor-Tasten [ ], um „WITH FX“... -
Seite 36: Unterteilen Einer Wellenform (Chop)
Sampling Unterteilen einer Wellenform ( CHOP) So erstellen Sie neue Wellenformen, indem Sie eine vorhandene Wellenform unterteilen: Vorbereitungen für das Sampling Drücken Sie die [SAMPLING]-Taste, um das SAMPLING-Display aufzurufen . Verwenden Sie die Cursor-Tasten [ ], um „CHOP“ auszuwählen, und drücken Sie zur Bestätigung die [ENTER]-Taste . - Seite 37 Sampling Schlagen Sie das erste Pad an, für das Sie sampeln möchten . Wenn Sie das Sampling mitten in der Wellenform beginnen möchten, drücken Sie die [F2]-Taste (START), um mit der Wiedergabe der Wellenform zu beginnen, und schlagen Sie das Pad an der Stelle an, an der das Sampling ausgeführt werden soll . Nicht zugeordnetes Pad Sampling für das Pad wird ausgeführt .
-
Seite 38: Aufnehmen Der Auf Dem Spd-Sx Erzeugten Klänge ( Perform & Record)
Sampling Aufnehmen der auf dem SPD-SX erzeugten Klänge ( PERFORM & RECORD) Sie können Klänge, die Sie auf dem SPD-SX live spielen, aufnehmen und als Wellenform speichern . Vorbereitungen für das Sampling Drücken Sie die [SAMPLING]-Taste, um das SAMPLING-Display aufzurufen . -
Seite 39: Importieren Von Audiodateien
So importieren Sie eine Audiodatei von einem USB-Stick in das SPD-SX: * Verwenden Sie ausschließlich von Roland empfohlene USB-Sticks . Nur in diesem Fall ist ein störungsfreier Betrieb gewährleistet . Kopieren Sie die zu importierende Audiodatei auf das Wurzelverzeichnis (die oberste Ebene) des USB-Sticks . -
Seite 40: Importieren Von Audiodateien Von Einem
Installieren Sie SPD-SX Wave Manager . Informationen zur Installation von SPD-SX Wave Manager fi nden Sie in der Datei „ReadmeDE . t xt“ auf der mitgelieferten CD-ROM . Schließen Sie das SPD-SX an den Computer an (S . 18) . - Seite 41 Das Dialogfeld [Speicher auswählen] wird angezeigt . Wählen Sie in der Dropdownliste im Dialogfeld [Speicher auswählen] das Laufwerk des SPD-SX aus, und klicken Sie auf [OK] . * Der Laufwerksbuchstabe des SPD-SX kann in Abhängigkeit von Ihrer Computer-Betriebsumgebung abweichen .
-
Seite 42: Anpassen Eines Kits
Anpassen eines Kits Sie können jedem Pad die gewünschte Wellenform zuordnen und jeweils festlegen, wie diese wiedergegeben wird . Einstellungen für das gesamte Kit ( KIT) Hier können Sie Einstellungen für das gesamte Kit vornehmen (z .B . Lautstärke oder Ausgabe) . Die Vorgehensweise wird unter „Grundlegende Einstellungen am Gerät“... -
Seite 43: Synchronisieren Einer Wellenform Zum Spieltempo
Anpassen eines Kits Synchronisieren einer Wellenform zum Spieltempo Durch Festlegen des Tempos einer Wellenform können Sie die Wellenform synchron mit dem Tempo Ihres Spiels wiedergeben . Schlagen Sie ein Pad an, um die zu synchronisierende Wellenform auszuwählen . Wählen Sie im KIT-Display QUICK MENU TEMPO MATCH aus . -
Seite 44: Festlegen, Wie Eine Wellenform Wiedergegeben Wird ( Kit Pad)
Anpassen eines Kits Festlegen, wie eine Wellenform wiedergegeben wird ( KIT PAD) Für jedes Pad können Sie festlegen, wie die zugehörige Wellenform wiedergegeben wird . Die Vorgehensweise wird unter „Grundlegende Einstellungen am Gerät“ (S . 16) erläutert . ANMERKUNG Sie können einem Pad zwei Wellenformen zuordnen (WAVE und SUB WAVE) und diese gleichzeitig wiedergeben . Wählen Sie MENU KIT PAD aus . -
Seite 45: Auswählen Der Von Einem Pad Wiedergegebenen Wellenform (Main)
Wert Erklärung Wählt die vom Pad wiederzugebende Wellenform aus ANMERKUNG • Das SPD-SX verfügt über vorinstallierte Wellenformen . • Die vorinstallierten Wellenformen sind auch auf der mitgelieferten CD-ROM gespeichert . WAVE 00001–10000 Wenn Sie die werkseitig vorinstallierten Wellenformen verwenden möchten, laden Sie Wellenformen von einem USB-Stick oder von einem Computer (S . -
Seite 46: Wiedergeben Der Zweiten Wellenform (Sub)
Die Vorgehensweise wird unter „Grundlegende Einstellungen am Gerät“ (S . 16) beschrieben . ANMERKUNG Das Eff ekthandbuch kann von der Roland-Website heruntergeladen werden . Rufen Sie die folgende URL auf, wählen Sie „owner’s manuals“ (Bedienungsanleitungen) aus, und suchen Sie nach dem Modell „SPD-SX“... -
Seite 47: Kopieren Von Parametereinstellungen Auf Alle Pads
Anpassen eines Kits Kopieren von Parametereinstellungen auf alle Pads ( SET ALL PAD) So kopieren Sie den Wert des ausgewählten Parameters auf alle Pads des ausgewählten Kits: Bewegen Sie den Cursor in einem der KIT PAD-Displays auf den zu kopierenden Parameter . Wählen Sie QUICK MENU SET ALL PAD aus . -
Seite 48: Kopieren/Einfügen Von Kits Oder Pads
Anpassen eines Kits Kopieren/Einfügen von Kits oder Pads So kopieren Sie die Einstellungen eines Kits oder Pads: Kopieren/Einfügen eines Kits So kopieren Sie die Einstellungen des zurzeit ausgewählten Kits, so dass Sie diese in einem anderen Kit einfügen können: Wählen Sie das zu kopierende Quell-Kit aus (S . 21) . Wählen Sie im KIT-Display (oder im Haupt-Display usw .) QUICK MENU KIT COPY aus . -
Seite 49: Austauschen Von Pad-Einstellungen
Anpassen eines Kits Austauschen von Pad-Einstellungen (PAD EXCHANGE) Durch diesen Vorgang werden die Einstellungen zweier Pads ausgetauscht . Sie können auch Einstellungen zwischen Pads verschiedener Kits austauschen . Wählen Sie im KIT-Display (oder im Haupt-Display usw .) QUICK MENU PAD EXCHANGE aus . Das PAD EXCHANGE-Display wird angezeigt . -
Seite 50: Bearbeiten Einer Wellenform
Bearbeiten einer Wellenform Sie können eine Wellenform bearbeiten, beispielsweise Anpassen der Tonhöhe einer durch Normalisieren der Lautstärke oder durch Löschen unerwünschter Abschnitte . Wellenform (WAVE PITCH) Festlegen des Anfangs und Durch Anpassen der Tonhöhe können Sie einen Effekt erzielen, der den Eindruck einer geänderten Endes einer Wellenform Wiedergabegeschwindigkeit vermittelt . -
Seite 51: Erstellen Einer Rückwärts Abgespielten Wellenform (Wave Reverse)
Bearbeiten einer Wellenform Wählen Sie im KIT PAD-Display QUICK MENU Erstellen einer rückwärts WAVE TRUNCATE aus . abgespielten Wellenform Wählen Sie das Speicherziel für die Wellenform aus . (WAVE REVERSE) Taste Erklärung [ENTER]-Taste Speichern als neue Wellenform Durch diesen Vorgang erstellen Sie aus einer [F3]-Taste (OVER Überschreiben der ursprünglichen vorhandenen Wellenform eine rückwärts abgespielte... -
Seite 52: Verwalten Der Wellenformen (Renumber)
Bearbeiten einer Wellenform Verwalten der Wellenformen Löschen einer Wellenform ( RENUMBER) ( WAVE DELETE) Wenn Wellenformnummern ohne Wellenform vorhanden So löschen Sie eine Wellenform: sind, werden durch diesen Vorgang die nachfolgenden Wählen Sie im WAVE LIST-Display die Wellenform Wellenformnummern neu zugeordnet, um eine fortlaufende Nummerierung zu erhalten . -
Seite 53: Allgemeine Einstellungen Für Das Spd-Sx
Diese Einstellungen gelten für das gesamte SPD-SX . Einstellungen für Klang und Spielverhalten ( SYSTEM) Die folgenden Einstellungen für Klang und Spielverhalten gelten für das gesamte SPD-SX . Weitere Informationen fi nden Sie unter „Grundlegende Einstellungen am Gerät“ (S . 16) . -
Seite 54: Einstellungen Für Den Click-Sound (Click)
Allgemeine Einstellungen für das SPD-SX Einstellungen für den Click-Sound ( CLICK) Hier können Sie den Typ des Click-Sounds auswählen und die Buchsen festlegen, über die der Click-Sound ausgegeben wird . SETUP Parameter Wert Erklärung Wählen Sie eine Gruppe für den Click-Sound aus . -
Seite 55: Eingangs-/Ausgangseinstellungen ( Audio In/Out)
Allgemeine Einstellungen für das SPD-SX Eingangs-/Ausgangseinstellungen ( AUDIO IN/OUT) Hier können Sie Einstellungen für das Eingangs- und Ausgangssignal vornehmen . VOLUME Parameter Wert Erklärung AUDIO IN VOLUME 0–100 Regelt die Eingangslautstärke der AUDIO IN-Buchsen USB IN VOLUME 0–100 Regelt die Eingangslautstärke des COMPUTER-Anschlusses SUB OUT VOLUME 0–100... -
Seite 56: Festlegen Der Reihenfolge Des Kit-Wechsels
[-] [+] drücken, einen Fußtaster betätigen oder ein externes Pad anschlagen, das als Schalter fungiert (S . 57) . Mit dem SPD-SX können Sie acht Sets von Patch-Ketten speichern, die als Bänke (A–H) bezeichnet werden . Eine Bank kann 20 Schritte enthalten . -
Seite 57: Verwenden Eines Pads Oder Fußtasters Als Schalter ( Pad/Fs Control)
* Diese Funktion kann nur FOOT SW1 oder FOOT SW2 zugewiesen werden . Steuern der Bildwiedergabe ( VISUAL CONTROL) Wenn ein Videogerät mit Kompatibilität zu MIDI Visual Control oder V-LINK angeschlossen ist, bietet Ihnen das SPD-SX die folgenden Möglichkeiten: • Umschalten der Videodaten bei Wechseln zwischen Kits am SPD-SX •... -
Seite 58: Initialisieren Des Systems (System Init)
Allgemeine Einstellungen für das SPD-SX Parameter Wert Erklärung VISUAL CTRL SW OFF, ON Schaltet Visual Control ein/aus Wählen Sie die geeignete Einstellung für das angeschlossene Gerät aus . Wählen Sie diese Einstellung aus, wenn das angeschlossene Videogerät MIDI Visual Control V CTRL MODE unterstützt . -
Seite 59: Anzeige- Und Pad-Einstellungen (Setup)
Allgemeine Einstellungen für das SPD-SX Anzeige- und Pad-Einstellungen (SETUP) Die folgenden Einstellungen für das Display, die Pads und die MIDI-Parameter gelten für das gesamte SPD-SX . Die Vorgehensweise wird unter „Grundlegende Einstellungen am Gerät“ (S . 16) erläutert . Wählen Sie MENU SETUP aus . -
Seite 60: Anpassen Der Pad-Empfindlichkeit
Allgemeine Einstellungen für das SPD-SX Anpassen der Pad-Empfi ndlichkeit ( PAD SENS) Hier können Sie die Pad-Empfi ndlichkeit anpassen . Schlagen Sie das zu bearbeitende Pad an . Sie können das Pad auch mithilfe der Cursor-Tasten [ ] [ ] auswählen . - Seite 61 Allgemeine Einstellungen für das SPD-SX DETAIL Hier können Sie die Einstellungen für externe Pads oder akustische Drum-Trigger ändern, die an den TRIG IN-Buchsen (TRIG1–4) angeschlossen sind . ANMERKUNG Wenn Sie TRIG1–4 TYPE (S . 62) festlegen, werden diese Parameter automatisch an den festgelegten Pad-Typ angepasst . Sie brauchen diese normalerweise nicht zu ändern, können dies jedoch tun, um mit noch detaillierteren Einstellungen zu arbeiten .
-
Seite 62: Einstellungen Für Externe Pads (Trig In)
Funktion nicht verfügbar . KD-7, KD-8, KD-9, KD-85, KD-120, KD-140, PD-8, PDX-6, PDX-8, PD-85, PD-105, Damit das SPD-SX das Pad-Signal korrekt empfängt, müssen Sie für jedes Pad den TRIG1–4 TYPE PD-105X, PD-125, PD-125X, verwendeten Pad-Typ auswählen . CY-5, CY-8, CY-12C, CY-13R,... -
Seite 63: Fußtaster-Einstellungen (Foot Sw)
. FS2 POLARITY MIDI-Einstellungen (MIDI) Hier können Sie MIDI-Einstellungen für das gesamte SPD-SX vornehmen . Weitere Informationen fi nden Sie unter „MIDI- Einstellungen für das gesamte SPD-SX (MIDI)“ (S . 68) . Sonstige Einstellungen ( OPTION) Hier können Sie weitere Einstellungen vornehmen . -
Seite 64: Initialisieren Der Setup-Parameter (Setup Init)
Drücken Sie die [ENTER]-Taste erneut . Die SETUP-Einstellungen werden initialisiert . Weitere Funktionen ( UTILITY) Hier fi nden Sie Informationen zu Wellenformen, zum SPD-SX selbst und zur Datenübertragung mithilfe eines USB Sticks . Anzeigen der Liste der Wellenformen ( WAVE LIST) Wählen Sie MENU UTILITY WAVE LIST aus . -
Seite 65: Importieren Von Audiodateien Von Einem Usb-Stick ( Wave Import)
* Wenn Sie den LOAD (USB MEMORY)-Vorgang ausführen, werden die internen Daten des SPD-SX überschrieben . Wenn das SPD-SX wichtige Daten enthält, die Sie behalten möchten, speichern Sie diese zunächst auf einem USB-Stick (S . 66) . Schließen Sie den USB-Stick an den USB MEMORY-Anschluss an (S . 18) . -
Seite 66: Speichern Von Daten Auf Einem Usb-Stick ( Save (Usb Memory))
Wenn Sie den Vorgang abbrechen möchten, drücken Sie die [EXIT]-Taste . Drücken Sie die [ENTER]-Taste . Die Daten werden gespeichert . Anzeigen von Informationen zum SPD-SX ( INFORMATION) Hier können Sie Informationen zum SPD-SX selbst anzeigen, beispielsweise den noch verfügbaren internen Speicher . Wählen Sie MENU UTILITY INFORMATION aus . -
Seite 67: Anschließen Eines Externen Midi-Geräts
Legt fest, wie Noten übertragen werden Nach Übertragung einer Note-ein-Meldung wird unmittelbar eine Note-aus-Meldung übertragen . Wählen Sie diese Einstellung aus, wenn Sie das SPD-SX zur Wiedergabe eines externen Drum-Soundmoduls verwenden . GATE Beim Anschlagen des Pads werden abwechselnd Note-ein- und Note-aus-Meldungen übertragen . -
Seite 68: Midi-Einstellungen Für Das Gesamte Spd-Sx (Midi)
Anschließen eines externen MIDI-Geräts MIDI-Einstellungen für das gesamte SPD-SX (MIDI) Die folgenden MIDI-Einstellungen gelten für das gesamte SPD-SX . Die Vorgehensweise wird unter „Grundlegende Einstellungen am Gerät“ (S . 16) beschrieben . Wählen Sie MENU SETUP MIDI aus . Wählen Sie den gewünschten Parameter aus . -
Seite 69: Anhang
Widerstand? Ist die Lautstärke des angeschlossenen Korrigieren Sie die Lautstärke . Verstärkers oder Mischpults zu niedrig? Ist die Lautstärke des SPD-SX zu niedrig? Korrigieren Sie die Lautstärke . S . 15 Wenn Sie den Klang über den Kopfhörer hören, liegt... -
Seite 70: Liste Der Fehlermeldungen
Überprüfen Sie, ob das MIDI- oder USB-Kabel abgezogen oder Es kann auch sein, dass die Kommunikation MIDI OFFLINE beschädigt wurde bzw . ob das mit dem SPD-SX über MIDI verbundene mit dem externen MIDI-Gerät unterbrochen Gerät ausgeschaltet wurde . wurde . -
Seite 71: Technische Daten
* Einschließlich vorinstallierter Wellenformen Ca . 180 min stereo (360 min mono) Sampling-Zeit (Gesamtzeit für alle * Da der interne Speicher des SPD-SX bereits vorinstallierte Daten enthält, ist die ab Werk verfügbare Sampling-Zeit Wellenformen) geringer als hier angegeben . Datenformat 16 Bit linear PCM (WAV/AIFF) Sampling-Frequenz 44,1 kHz... -
Seite 72: Index
Index Symbol [-] [+]-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Fehlermeldung . - Seite 73 Löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 SPD-SX Wave Manager . . . . . . . . . . . . . . . 19, 40 Name .
-
Seite 74: Sicherer Betrieb Des Geräts
Dieses Gerät sollte ausschließlich mit unangenehm erscheinender Lautstärke . großen Anzahl von Geräten an einem von Roland empfohlenen Rack Wenn Sie eine Beeinträchtigung Ihres einer einzigen Netzsteckdose . Seien oder Stativ verwendet werden . Gehörs oder ein Klingeln in den Ohren... -
Seite 75: Wichtige Hinweise
Sollten Flüssigkeiten auf das Gerät gelangen, Lautsprechern) kommen . Temperaturen aus (z .B . durch direkte wischen Sie diese umgehend mit einem • Das SPD-SX ist werkseitig so eingestellt, Sonneneinstrahlung, Positionierung neben trockenen, weichen Tuch ab . dass es nach 4 Stunden der Inaktivität einem Heizgerät oder Aufbewahrung... -
Seite 76: Wartung
Technology Properties Limited (TPL) im Bereich der Mikroprozessorarchitektur . • Greifen Sie Kabel beim Ein- oder Ausstecken Roland ist ein Lizenznehmer der TLP-Gruppe . stets am Stecker . Ziehen Sie niemals am USB-Stick Kabel . Andernfalls kann es zu Kurzschlüssen •... -
Seite 77: Federal Communications Commission Radio Frequency Interference Statement
This product contains chemicals known to cause cancer, birth defects and other reproductive harm, including lead. For the USA DECLARATION OF CONFORMITY Compliance Information Statement Model Name : SPD-SX Type of Equipment : Electronic Drum Responsible Party : Roland Corporation U.S. Address : 5100 S. Eastern Avenue Los Angeles, CA 90040-2938 Telephone : (323) 890-3700... - Seite 78 For EU Countries For China...
- Seite 79 Information When you need repair service, call your nearest Roland Service Center or authorized Roland distributor in your country as shown below. TAIWAN ECUADOR RUSSIA OMAN AFRICA EUROPE ROLAND TAIWAN ENTERPRISE Mas Musika Roland Music LLC TALENTZ CENTRE L.L.C. Rumichaca 822 y Zaruma Dorozhnaya ul.3,korp.6...
- Seite 80 Deutsch...
