Montaggio componenti kit
Importante
Verificare, prima del montaggio, che tutti i componenti risultino
puliti e in perfetto stato. Adottare tutte le precauzioni necessarie
per evitare di danneggiare qualsiasi parte nella quale ci si trova ad
operare.

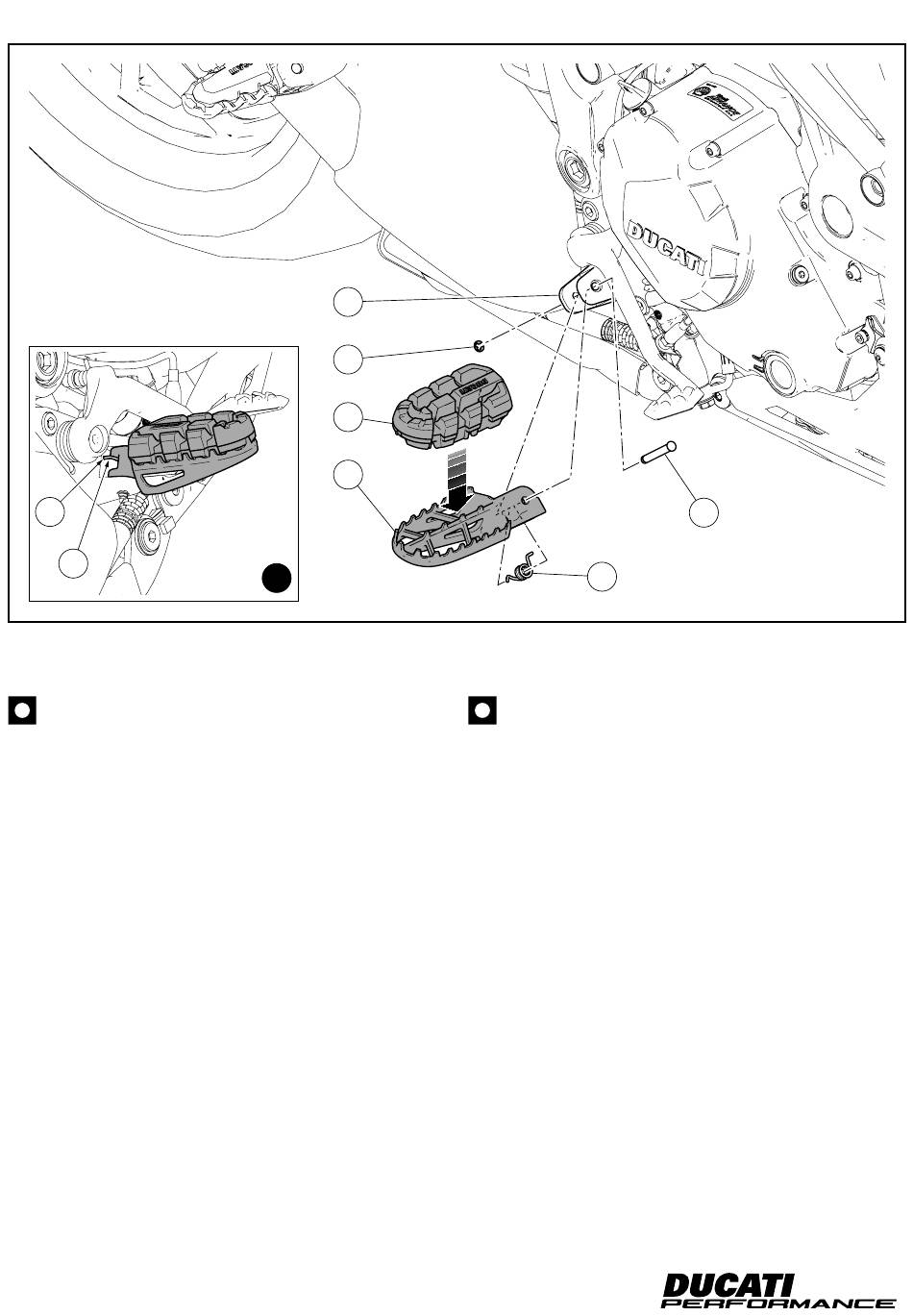

Montaggio pedana destra
Posizionare la molla originale (C), sulla pedana destra (2), orientan-
dola come mostrato in figura. Portare la pedana destra (2) in posi-
zione, inserendo l'estremità (C1) della molla (C) nel foro (E1) della
piastra portapedana destra (E), come indicato nel riquadro (X). Ap-
plicare grasso bianco sul perno originale (B). Inserire il perno (B),
sulla piastra portapedana destra (E) e bloccarlo utilizzando l'anello
elastico (5). Applicare lubrificante per gomma all'inserto pedana
destra (1). Montare l'inserto pedana destra (1) sulla pedana destra
(2) premendo sino all'avenuto incastro. Verificare il corretto funzio-
namento della pedana destra (2).
5
E
5
1
2
X
C
Kit installation
Caution
Check that all components are clean and in perfect condition be-
fore installation. Adopt any precaution necessary to avoid dam-
ages to any part of the motorcycle you are working on.
RH footpeg assembly
Fit the original spring (C) on the RH footpeg (2), aiming it as shown
in the figure. Place RH footpeg (2) in the correct position, inserting
end (C1) of spring (C) into hole (E1) of RH footpeg holder plate (E),
as indicated in the box (X). Smear original pin (B) with white grease.
Fit pin (B) on RH footpeg holder plate (E) and lock it with the snap
ring (5). Apply rubber lubricant to RH footpeg insert (1). Fit RH
footpeg insert (1) on RH footpeg (2), pressing it until it is engaged.
Make sure that RH footpeg (2) works properly.
ISTR 921 / 00
