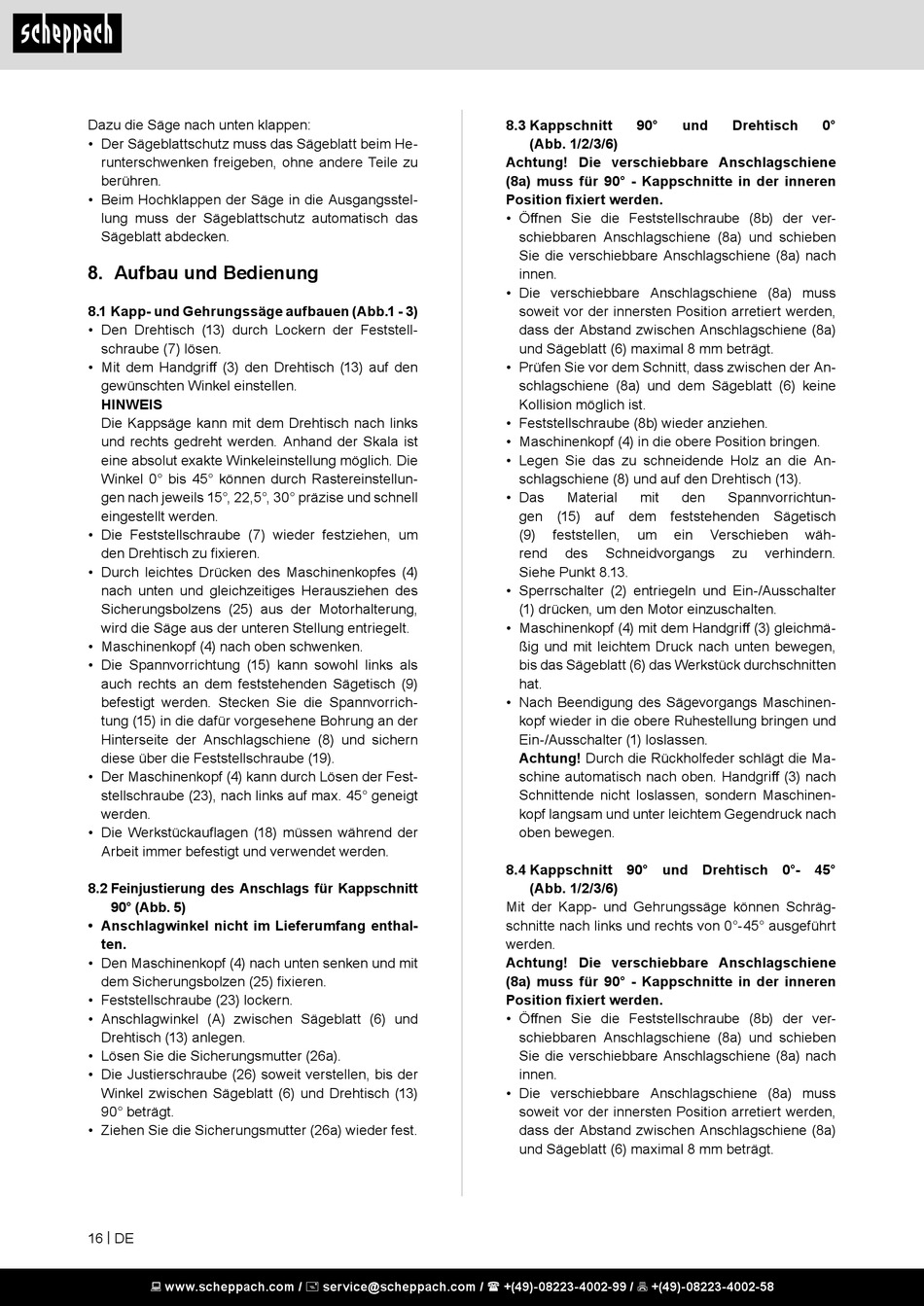

Dazu die Säge nach unten klappen:
• Der Sägeblattschutz muss das Sägeblatt beim He-
runterschwenken freigeben, ohne andere Teile zu
berühren.
• Beim Hochklappen der Säge in die Ausgangsstel-
lung muss der Sägeblattschutz automatisch das
Sägeblatt abdecken.

8. Aufbau und Bedienung

8.1 Kapp- und Gehrungssäge aufbauen (Abb.1 - 3)
• Den Drehtisch (13) durch Lockern der Feststell-
schraube (7) lösen.
• Mit dem Handgriff (3) den Drehtisch (13) auf den
gewünschten Winkel einstellen.
HINWEIS
Die Kappsäge kann mit dem Drehtisch nach links
und rechts gedreht werden. Anhand der Skala ist
eine absolut exakte Winkeleinstellung möglich. Die
Winkel 0° bis 45° können durch Rastereinstellun-
gen nach jeweils 15°, 22,5°, 30° präzise und schnell
eingestellt werden.
• Die Feststellschraube (7) wieder festziehen, um
den Drehtisch zu fixieren.
• Durch leichtes Drücken des Maschinenkopfes (4)
nach unten und gleichzeitiges Herausziehen des
Sicherungsbolzens (25) aus der Motorhalterung,
wird die Säge aus der unteren Stellung entriegelt.
• Maschinenkopf (4) nach oben schwenken.
• Die Spannvorrichtung (15) kann sowohl links als
auch rechts an dem feststehenden Sägetisch (9)
befestigt werden. Stecken Sie die Spannvorrich-
tung (15) in die dafür vorgesehene Bohrung an der
Hinterseite der Anschlagschiene (8) und sichern
diese über die Feststellschraube (19).
• Der Maschinenkopf (4) kann durch Lösen der Fest-
stellschraube (23), nach links auf max. 45° geneigt
werden.
• Die Werkstückauflagen (18) müssen während der
Arbeit immer befestigt und verwendet werden.
8.2 Feinjustierung des Anschlags für Kappschnitt
90° (Abb. 5)
• Anschlagwinkel nicht im Lieferumfang enthal-
ten.
• Den Maschinenkopf (4) nach unten senken und mit
dem Sicherungsbolzen (25) fixieren.
• Feststellschraube (23) lockern.
• Anschlagwinkel (A) zwischen Sägeblatt (6) und
Drehtisch (13) anlegen.
• Lösen Sie die Sicherungsmutter (26a).
• Die Justierschraube (26) soweit verstellen, bis der
Winkel zwischen Sägeblatt (6) und Drehtisch (13)
90° beträgt.
• Ziehen Sie die Sicherungsmutter (26a) wieder fest.
16 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.3 Kappschnitt 90°
(Abb. 1/2/3/6)
Achtung! Die verschiebbare Anschlagschiene
(8a) muss für 90° - Kappschnitte in der inneren
Position fixiert werden.
• Öffnen Sie die Feststellschraube (8b) der ver-
schiebbaren Anschlagschiene (8a) und schieben
Sie die verschiebbare Anschlagschiene (8a) nach
innen.
• Die verschiebbare Anschlagschiene (8a) muss
soweit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (8a)
und Sägeblatt (6) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (8a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (8b) wieder anziehen.
• Maschinenkopf (4) in die obere Position bringen.
• Legen Sie das zu schneidende Holz an die An-
schlagschiene (8) und auf den Drehtisch (13).
• Das Material mit
gen (15) auf dem feststehenden Sägetisch
(9) feststellen, um ein
rend des Schneidvorgangs
Siehe Punkt 8.13.
• Sperrschalter (2) entriegeln und Ein-/Ausschalter
(1) drücken, um den Motor einzuschalten.
• Maschinenkopf (4) mit dem Handgriff (3) gleichmä-
ßig und mit leichtem Druck nach unten bewegen,
bis das Sägeblatt (6) das Werkstück durchschnitten
hat.
• Nach Beendigung des Sägevorgangs Maschinen-
kopf wieder in die obere Ruhestellung bringen und
Ein-/Ausschalter (1) loslassen.
Achtung! Durch die Rückholfeder schlägt die Ma-
schine automatisch nach oben. Handgriff (3) nach
Schnittende nicht loslassen, sondern Maschinen-
kopf langsam und unter leichtem Gegendruck nach
oben bewegen.
8.4 Kappschnitt 90° und Drehtisch 0°- 45°
(Abb. 1/2/3/6)
Mit der Kapp- und Gehrungssäge können Schräg-
schnitte nach links und rechts von 0°-45° ausgeführt
werden.
Achtung! Die verschiebbare Anschlagschiene
(8a) muss für 90° - Kappschnitte in der inneren
Position fixiert werden.
• Öffnen Sie die Feststellschraube (8b) der ver-
schiebbaren Anschlagschiene (8a) und schieben
Sie die verschiebbare Anschlagschiene (8a) nach
innen.
• Die verschiebbare Anschlagschiene (8a) muss
soweit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (8a)
und Sägeblatt (6) maximal 8 mm beträgt.
und Drehtisch 0°
den Spannvorrichtun-
Verschieben wäh-
zu verhindern.
