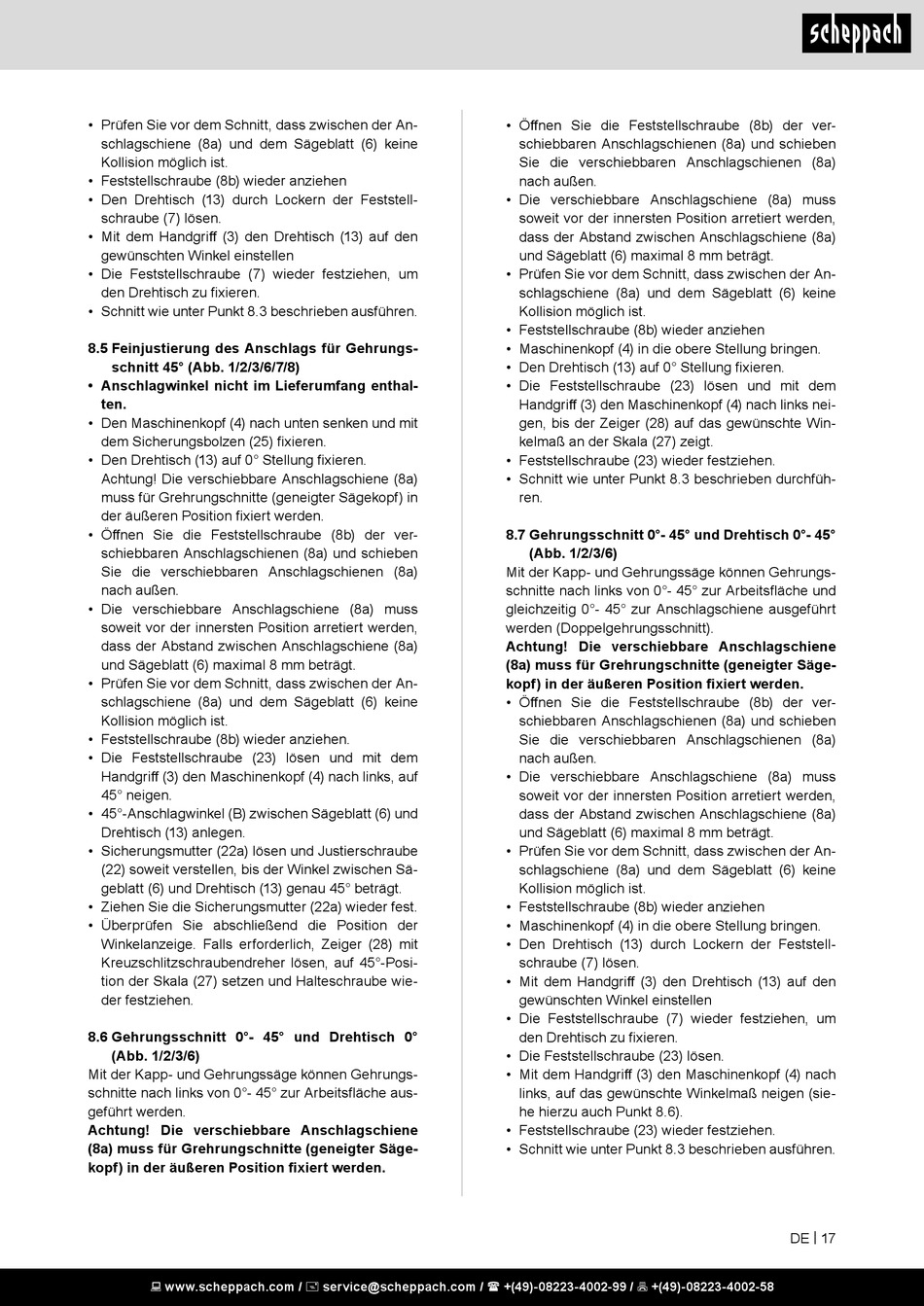

Scheppach MT210 Bedienungsanleitung Seite 17

• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (8a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (8b) wieder anziehen
• Den Drehtisch (13) durch Lockern der Feststell-
schraube (7) lösen.
• Mit dem Handgriff (3) den Drehtisch (13) auf den
gewünschten Winkel einstellen
• Die Feststellschraube (7) wieder festziehen, um
den Drehtisch zu fixieren.
• Schnitt wie unter Punkt 8.3 beschrieben ausführen.
8.5 Feinjustierung des Anschlags für Gehrungs-
schnitt 45° (Abb. 1/2/3/6/7/8)
• Anschlagwinkel nicht im Lieferumfang enthal-
ten.
• Den Maschinenkopf (4) nach unten senken und mit
dem Sicherungsbolzen (25) fixieren.
• Den Drehtisch (13) auf 0° Stellung fixieren.
Achtung! Die verschiebbare Anschlagschiene (8a)
muss für Grehrungschnitte (geneigter Sägekopf) in
der äußeren Position fixiert werden.
• Öffnen Sie die Feststellschraube (8b) der ver-
schiebbaren Anschlagschienen (8a) und schieben
Sie die verschiebbaren Anschlagschienen (8a)
nach außen.
• Die verschiebbare Anschlagschiene (8a) muss
soweit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (8a)
und Sägeblatt (6) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (8a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (8b) wieder anziehen.
• Die Feststellschraube (23) lösen und mit dem
Handgriff (3) den Maschinenkopf (4) nach links, auf
45° neigen.
• 45°-Anschlagwinkel (B) zwischen Sägeblatt (6) und
Drehtisch (13) anlegen.
• Sicherungsmutter (22a) lösen und Justierschraube
(22) soweit verstellen, bis der Winkel zwischen Sä-
geblatt (6) und Drehtisch (13) genau 45° beträgt.
• Ziehen Sie die Sicherungsmutter (22a) wieder fest.
• Überprüfen Sie abschließend die Position der
Winkelanzeige. Falls erforderlich, Zeiger (28) mit
Kreuzschlitzschraubendreher lösen, auf 45°-Posi-
tion der Skala (27) setzen und Halteschraube wie-
der festziehen.
8.6 Gehrungsschnitt 0°- 45° und Drehtisch 0°
(Abb. 1/2/3/6)
Mit der Kapp- und Gehrungssäge können Gehrungs-
schnitte nach links von 0°- 45° zur Arbeitsfläche aus-
geführt werden.
Achtung! Die verschiebbare Anschlagschiene
(8a) muss für Grehrungschnitte (geneigter Säge-
kopf) in der äußeren Position fixiert werden.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Öffnen Sie die Feststellschraube (8b) der ver-
schiebbaren Anschlagschienen (8a) und schieben
Sie die verschiebbaren Anschlagschienen (8a)
nach außen.
• Die verschiebbare Anschlagschiene (8a) muss
soweit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (8a)
und Sägeblatt (6) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (8a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (8b) wieder anziehen
• Maschinenkopf (4) in die obere Stellung bringen.
• Den Drehtisch (13) auf 0° Stellung fixieren.
• Die Feststellschraube (23) lösen und mit dem
Handgriff (3) den Maschinenkopf (4) nach links nei-
gen, bis der Zeiger (28) auf das gewünschte Win-
kelmaß an der Skala (27) zeigt.
• Feststellschraube (23) wieder festziehen.
• Schnitt wie unter Punkt 8.3 beschrieben durchfüh-
ren.
8.7 Gehrungsschnitt 0°- 45° und Drehtisch 0°- 45°
(Abb. 1/2/3/6)
Mit der Kapp- und Gehrungssäge können Gehrungs-
schnitte nach links von 0°- 45° zur Arbeitsfläche und
gleichzeitig 0°- 45° zur Anschlagschiene ausgeführt
werden (Doppelgehrungsschnitt).
Achtung! Die verschiebbare Anschlagschiene
(8a) muss für Grehrungschnitte (geneigter Säge-
kopf) in der äußeren Position fixiert werden.
• Öffnen Sie die Feststellschraube (8b) der ver-
schiebbaren Anschlagschienen (8a) und schieben
Sie die verschiebbaren Anschlagschienen (8a)
nach außen.
• Die verschiebbare Anschlagschiene (8a) muss
soweit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (8a)
und Sägeblatt (6) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (8a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (8b) wieder anziehen
• Maschinenkopf (4) in die obere Stellung bringen.
• Den Drehtisch (13) durch Lockern der Feststell-
schraube (7) lösen.
• Mit dem Handgriff (3) den Drehtisch (13) auf den
gewünschten Winkel einstellen
• Die Feststellschraube (7) wieder festziehen, um
den Drehtisch zu fixieren.
• Die Feststellschraube (23) lösen.
• Mit dem Handgriff (3) den Maschinenkopf (4) nach
links, auf das gewünschte Winkelmaß neigen (sie-
he hierzu auch Punkt 8.6).
• Feststellschraube (23) wieder festziehen.
• Schnitt wie unter Punkt 8.3 beschrieben ausführen.
