Transport und Installation

Hydraulische Installation

2 Hydraulische Installation
2.1 Heiz-/Kühlregister
Das Regelsystem TopTronic
hydraulischer Einzelschaltung der Verbraucher konzipiert,
d. h., vor jedem Verbraucher wird ein Mischventil installiert.
Standardmäßig wird die Umlenkschaltung angewendet.
Anforderungen an den Wärmeerzeuger und an das Verteilernetz
■ Gleichen Sie die einzelnen Geräte in der Regelzone
untereinander hydraulisch ab, damit eine gleichmäßige
Beaufschlagung sichergestellt ist.
■ Das Heizmedium muss ohne Verzögerung in der
notwendigen Menge und Temperatur am Mischventil des
Verbrauchers anstehen.
■ Der Tropfenabscheider in Kühlgeräten funktioniert nur bei
laufendem Ventilator. Wenn das Gerät ausgeschaltet ist,
darf im Register kein Kühlmittel zirkulieren.
■ Prüfen Sie in Abhängigkeit von den örtlichen Gegeben-
heiten, ob für Vor- und Rücklaufstrang Kompensa-
toren zum Ausgleich der Längenausdehnung und/oder
gelenkige Anschlüsse für die Geräte erforderlich sind.
■ Befestigen Sie am Register keine Lasten, z.B. durch den
Vorlauf oder Rücklauf.
■ Isolieren Sie die hydraulischen Leitungen.
Das Regelsystem TopTronic
Kühlpumpe und die Wärme- bzw. Kälteanforderung ein.
Das verhindert, dass die Pumpen bei längerem Stillstand
blockieren.
Anforderungen an Mischventile
■ 3-Wege-Mischventile mit folgender Durchflusskennlinie
einsetzen:
– Regelpfad gleichprozentig
– Bypass linear
■ Die Ventilautorität muss ≥ 0.5 sein.
■ Die maximale Laufzeit des Ventilantriebs beträgt 45 s.
■ Der Ventilantrieb muss stetig sein, das heißt, der
Hub ändert sich proportional mit der Steuerspannung
(0...10 V D C oder 2...10 V D C).
■ Der Ventilantrieb muss mit einer Stellungsrückmeldung
(0...10 V D C oder 2...10 V D C) ausgeführt sein.
■ Die maximale Leistungsaufnahme beträgt 20 VA.
■ Das Ventil nahe am Gerät installieren (max. 2 m Abstand).
Hinweis
Verwenden Sie die Optionen 'Hydraulikbaugruppe'
bzw. 'Mischventil' zur schnellen und einfachen
hydraulischen Installation.
102
® C ist für ein Verteilernetz mit
C schaltet täglich die Heiz-/
®
Anforderungen an Umschaltventile
Verwenden Sie zum Heizen und Kühlen im 2-Leiter-System
Umschaltventile mit folgender Spezifikation:
■ 3-Wege-Umschaltventile
■ Versorgungsspannung 24 V A C
■ 1-Draht-Steuerung (0/24 V A C)
■ Stellungsrückmeldung über Endlagenschalter (0°/90°)
■ Leistungsaufnahme max. 44 VA

2.2 Kondensatanschluss

In Kühlgeräten entsteht Kondensat, das über eine
kondensatfeste Leitung abgeführt werden muss.
■ Montieren Sie den mitgelieferten Siphon am Kondensat-
anschluss des Gerätes und isolieren Sie ihn.
■ Dimensionieren Sie Gefälle und Querschnitt der
Kondensatleitung so, dass kein Kondensatrückstau
entsteht.
■ Stellen Sie sicher, dass das anfallende Kondensat den
örtlichen Vorschriften entsprechend abgeleitet wird.
■ Führen Sie die Kondensatleitung von der Pumpe direkt
nach oben.
Hinweis
Verwenden Sie die Option 'Kondensatpumpe' zur
schnellen und einfachen hydraulischen Installation.

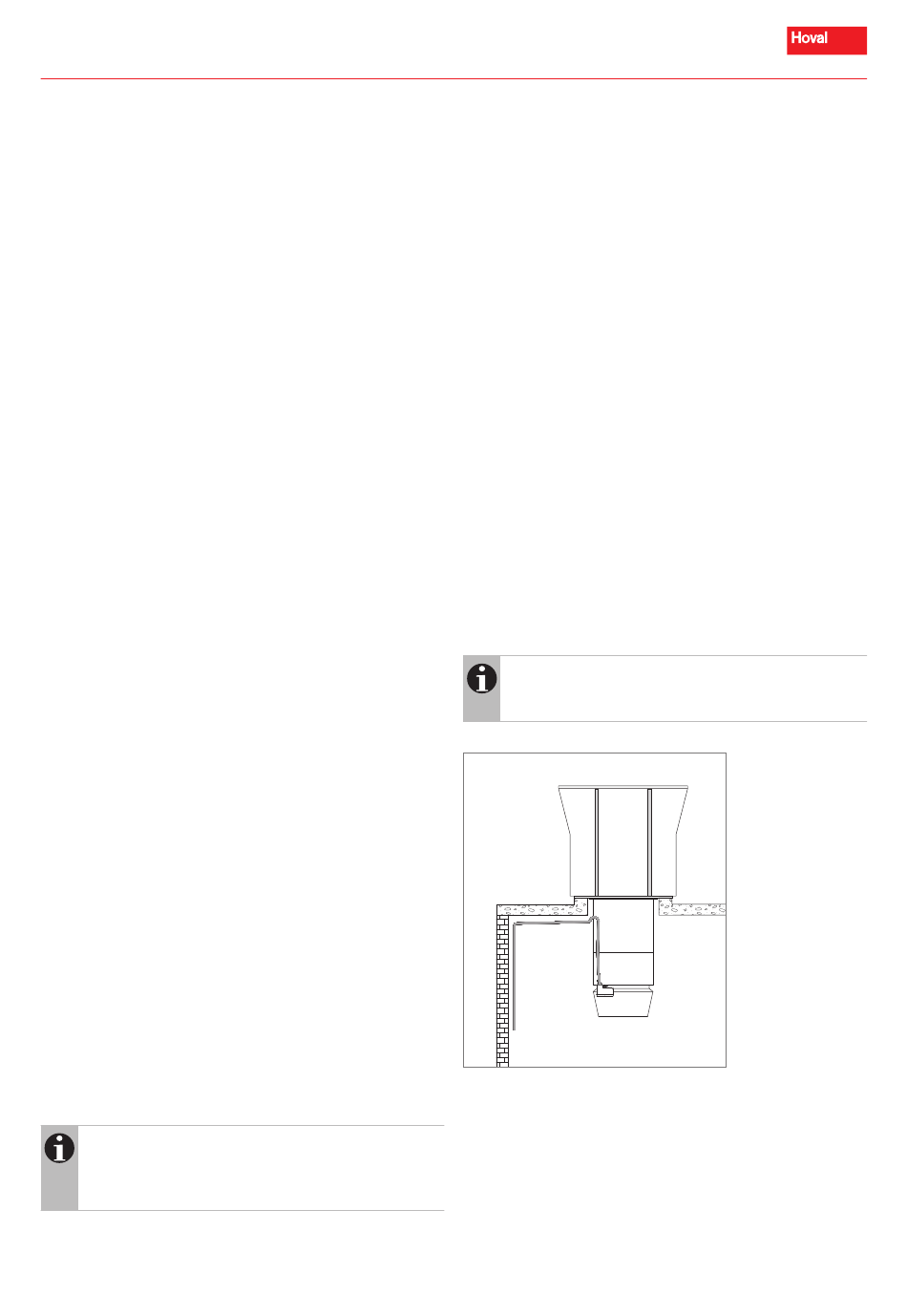

Bild G8: Kondensatableitung
