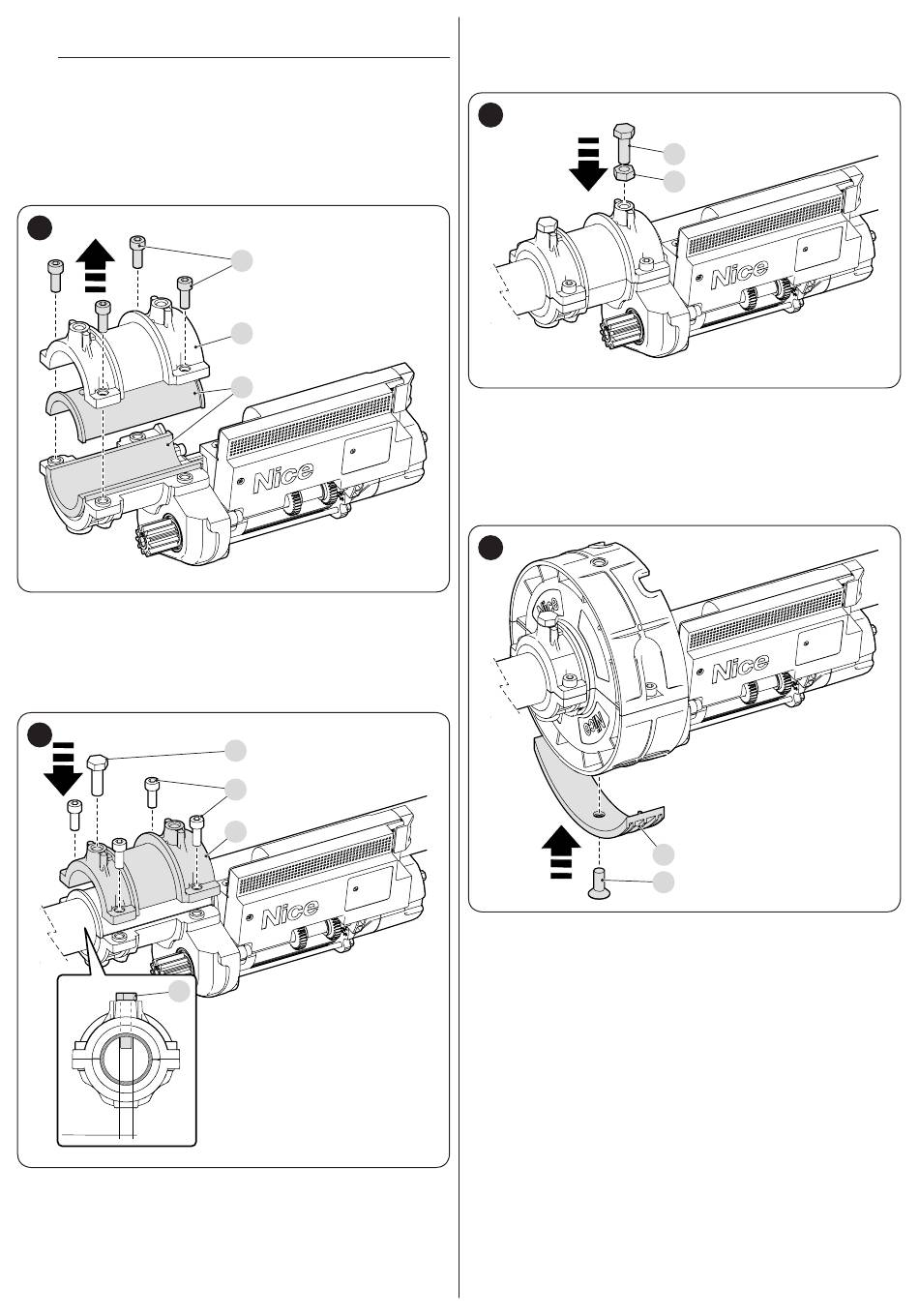

6. Das Element (E) trennen, indem die vier Schrauben (F) entfernt
werden
m
Die Hülsen (G) im Getriebemotor eignen sich für Fe-
derwellendurchmesser von 48 mm. Wenn die Torwel-
le einen kleineren Durchmesser hat, die Hülsen durch
Hülsen mit einem Durchmesser von 33 oder 42 mm
(nicht mitgeliefert) ersetzen und mit Bezug auf die
zuvor vorgenommene 10-mm-Bohrung positionieren
(siehe „Abbildung 5").
9
7. Den Getriebemotor in der Nähe der Federwelle ausrichten und
mit dem Element (E) anhand der vier zuvor entfernten Schrau-
ben (F) verbinden
8. Die mitgelieferte Schraube M10 (H) ohne Sechskantmutter voll-
ständig anschrauben, bis sie durch die 10-mm-Bohrung in die
Federwelle eindringt
10
H
Ø10 mm
F
E
G
H
F
E
9. Die Schraube M10 (J) mit der mitgelieferten Mutter (K) an-
schrauben, um den Getriebemotor an der Federwelle zu be-
festigen. Die Mutter anziehen, um die Schraube in ihrer Position
zu sichern
11
10. Das Rollenband wieder montieren und dabei Knicke vermeiden,
damit die Rollen nicht austreten
11. Die beiden Halbkronen mit den entsprechenden Schrauben an-
bringen
12.
Bei Federgehäusen mit Durchmesser von mehr als 220 mm das
mitgelieferte Passstück (L) mit der speziellen Flachkopfschrau-
be (M) montieren
12
13. Eine 12-mm-Bohrung am letzten Element des Tors übereinstim-
mend zur vorhandenen Bohrung an der Halbkrone (B) vorneh-
men
14.
Das letzte Element des Tors am Getriebemotor anhand der
Schraube (A) und der entsprechenden Unterlegscheibe befes-
tigen
J
K
L
M
DEUTSCH – 7
