– an der Stromversorgungsleitung ist eine Vorrichtung notwendig, die
die vollständige Abschaltung der Automation vom Netz garantiert. Der
Kontaktöffnungsabstand der Abschaltvorrichtung muss die vollstän-
dige Abschaltung unter den in der Hochspannungs-Kategorie III fest-
gelegten Bedingungen und in Übereinstimmung mit den Installations-
bestimmungen gewährleisten. Bei Bedarf garantiert diese Vorrichtung
ein schnelles und sicheres Abschalten der Spannungsversorgung. Sie
muss daher in Sichtweite des Antriebs angebracht sein. Falls sie an
nicht sichtbarer Stelle angebracht ist, muss sie – um Gefahren zu ver-
meiden – über ein System verfügen, das eine unbeabsichtigte, nicht
autorisierte Einschaltung der Spannungsversorgung blockiert. Die
Vorrichtung zur Netzabschaltung wird nicht mit dem Produkt geliefert.
3.2 EINSATZBESCHRÄNKUNGEN DES PRODUKTS
Die Leistungsdaten des Produkts sind in Kapitel „ TECHNISCHE DA-
TEN" (Seite 12) angegeben; sie sind die einzigen Werte, die eine kor-
rekte Bewertung der Eignung ermöglichen.
Überprüfen Sie die Einsatzgrenzen der Baureihe von Getriebemotoren
RONDO und des zu installierenden Zubehörs und bewerten Sie, ob ihre
technischen Eigenschaften für die Umgebungsanforderungen und die
folgenden Einschränkungen geeignet sind:
– Sicherstellen, dass das Torgewicht die Angaben laut Kapitel „ TECH-
NISCHE DATEN" einhält
– die Antriebswelle muss mit der Ausgangswelle der Baureihe von Ge-
triebemotoren RONDO und den im Lieferumfang enthaltenen Pass-
federn kompatibel sein.
Der Getriebemotor ist mit einem Thermoschutz ausgestattet, der bei
Überhitzung durch den Einsatz des Antriebs über die vorgesehenen
Grenznutzungsbedingungen hinaus ausgelöst wird. In diesem Fall wird
die Stromversorgung automatisch unterbrochen und nach Wiederher-
stellung der normalen Temperatur wieder eingeschaltet.
a
Um Überhitzungen zu vermeiden, sieht die Steuerung
einen Bewegungsbegrenzer vor, der auf der Motorbe-
lastung und der Dauer der Zyklen beruht und bei Über-
schreitung der Höchstgrenze eingreift.

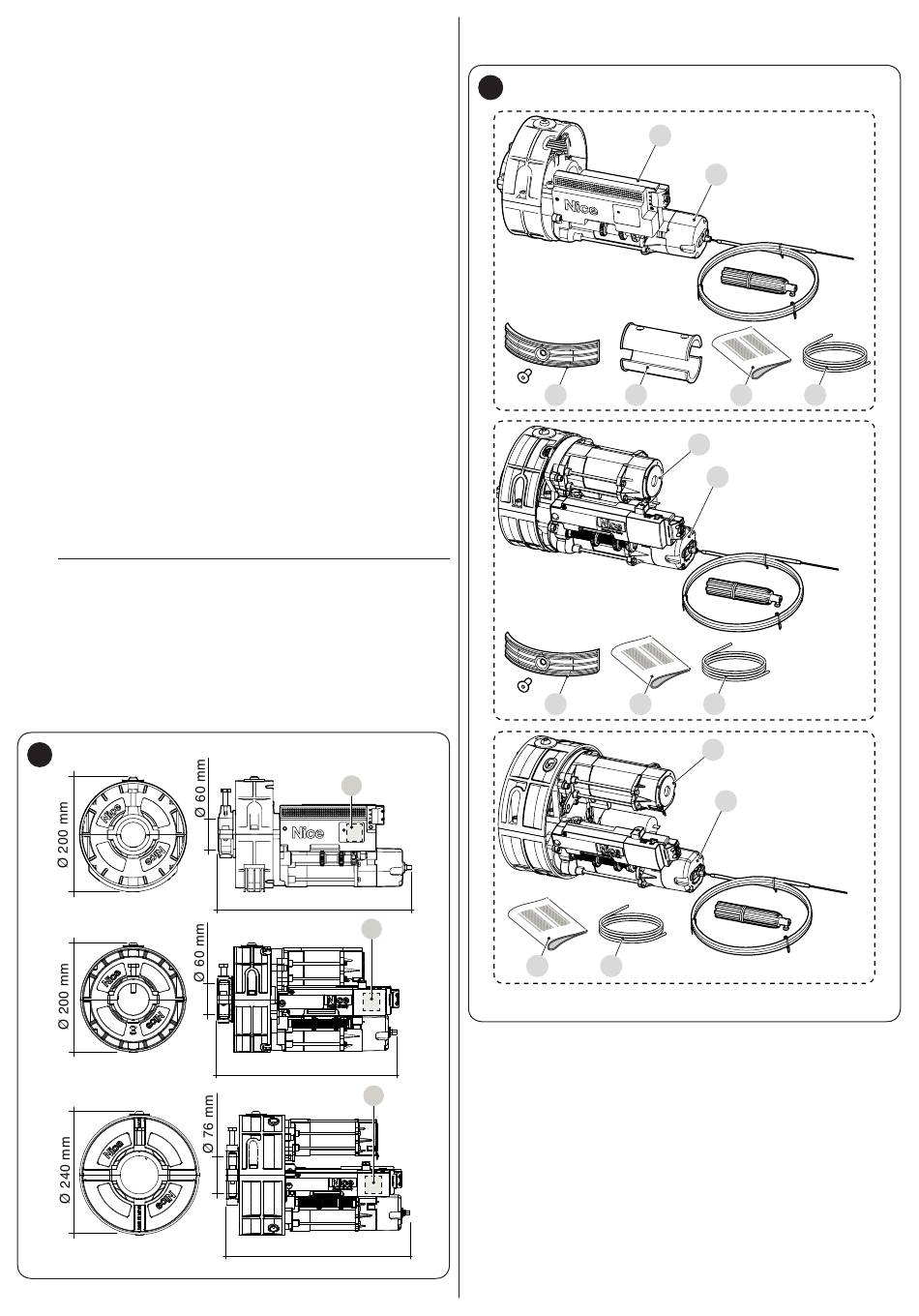

3.3 IDENTIFIZIERUNG UND GESAMTABMESSUNGEN

Die Gesamtabmessungen und das Schild (A) zur Produktidentifikation
sind in „Abbildung 2" ersichtlich.
2
RN2040
RN2080
RN2480
4 – DEUTSCH
A
350 mm
A
350 mm
A
370 mm

3.4 EMPFANG DES PRODUKTS

Folgende Bestandteile sind im Lieferumfang des Produkts enthalten.
3
C D
C E
E F
A Getriebemotor
B Elektrobremse (falls vorhanden)
C
Passstück Nutmutter
D Passstück für Federwelle 48 mm
E
Gebrauchsanleitung
F Stromkabel
RN2040
A
B
E F
RN2080
A
B
F
RN2480
A
B
