Installation und Montage
4.4.3
Die Spannungsversorgung und die Signalausgabe erfolgen über den 4-pol. Einbaustecker am Hydraulik-
zylinder.
Ansicht: Pinseite Stecker,
1) Mit externem Lastwiderstand auf Spannungsausgang umsetzbar!
induSENSOR, EDS
Baureihe EDS- ... -Z

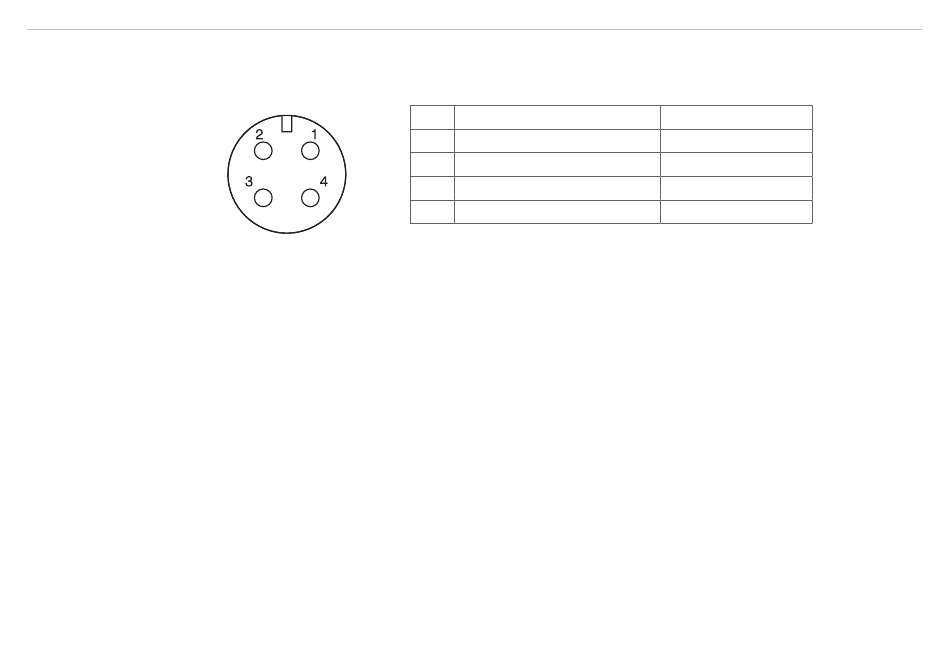

Abb. 22 Anschlussbelegung für 4-pol. Steckverbindung,
Ansicht Lötseite Kabelbuchse
M12 x 1; 4-pol
Pin
Belegung
1
Signalmasse
2
Versorgung + (18 ... 30 VDC)
3
Signal (4 ... 20 mA)
4
Versorgungsmasse
Adernfarbe
Braun
Weiß
Blau
1
Schwarz
Seite 28
