Installation und Montage | Baureihe EDS- ... -Z
4.3.3
EDS-220-Z
Die Abdichtung erfolgt durch einen O-Ring am Sensorschaft.
Rückplatte

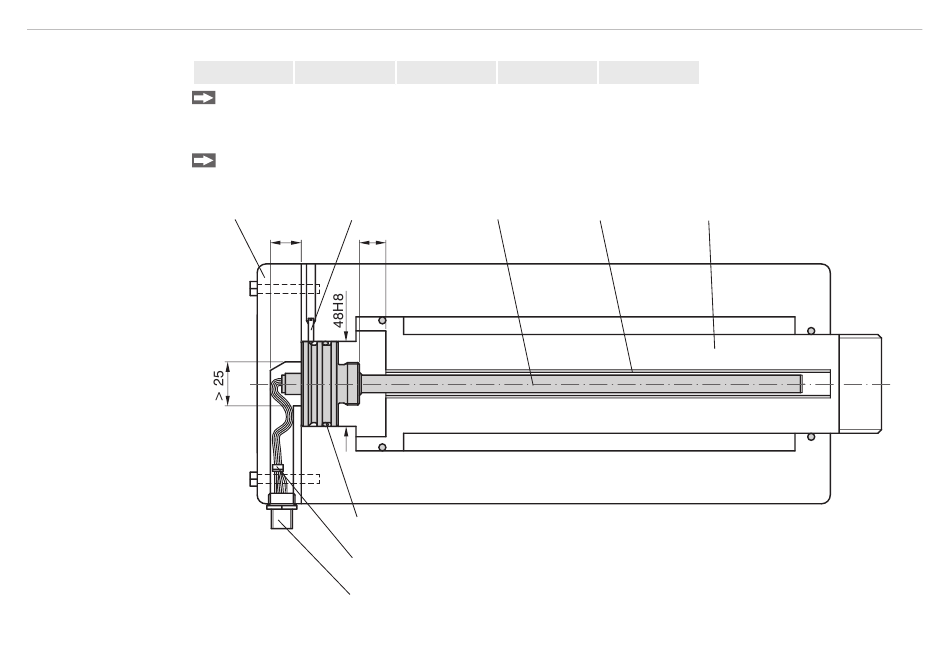

Abb. 15 Sensoreinbau in einen Hydraulikzylinder, Baureihe EDS- ... -Z
induSENSOR, EDS
Baureihe EDS- ... -Z
EDS-260-Z
EDS-300-Z
Montieren Sie den Sensor so, dass er von der Rückplatte gehalten wird und fixieren Sie ihn dann mit
einer
Madenschraube, siehe Abb.
Führen Sie die Anschlusslitzen des Sensors im Kabelschacht nach außen und verbinden Sie sie mit dem
Einbaustecker, siehe Abb.
15.
Madenschraube
15
>18
Dichtring
Zwischenstecker
M12x1 Einbaustecker, 4-pol.
EDS-370-Z
EDS-400-Z
15.
Sensorstab
Messrohr (Alu)
Kolben
Seite 22
