Installation und Montage

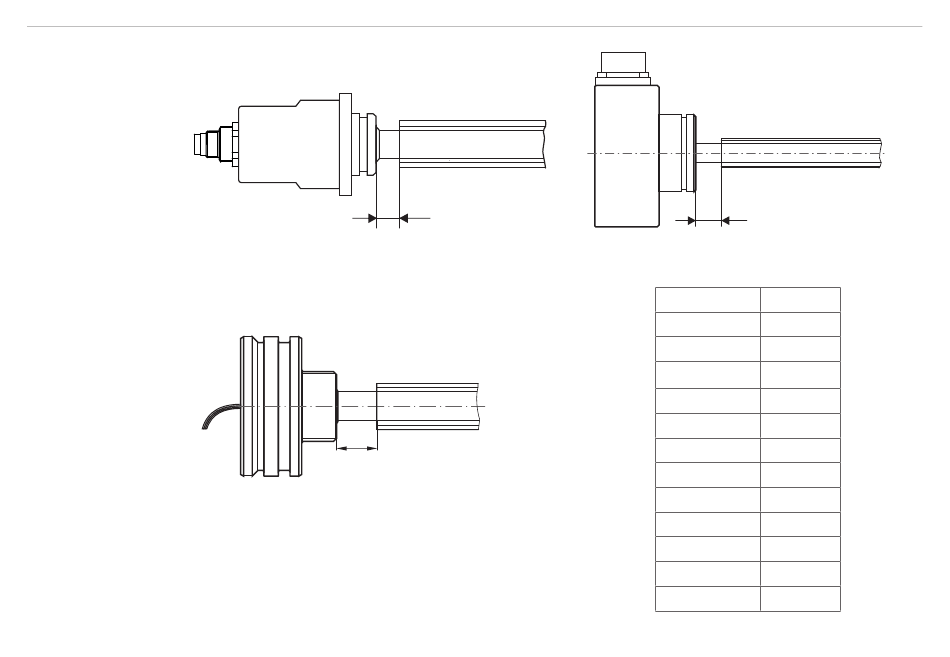

Abb. 3 Nullpunktposition des Messrohrs, EDS- ... -S
Abb. 5 Nullpunktposition des Messrohrs, EDS- ... -Z
Abmessungen in mm
induSENSOR, EDS
a
a
a
Abb. 4 Nullpunktposition des Messrohrs, EDS-...-F
Messbereich
75
100
160
200
220
250
260
300
370
400
500
630
Maß a
15
20
20
20
20
20
20
20
25
25
25
25
