MICRO-EPSILON induSENSOR EDS Serie Betriebsanleitung Seite 21

Installation und Montage | Baureihe EDS- ... -F

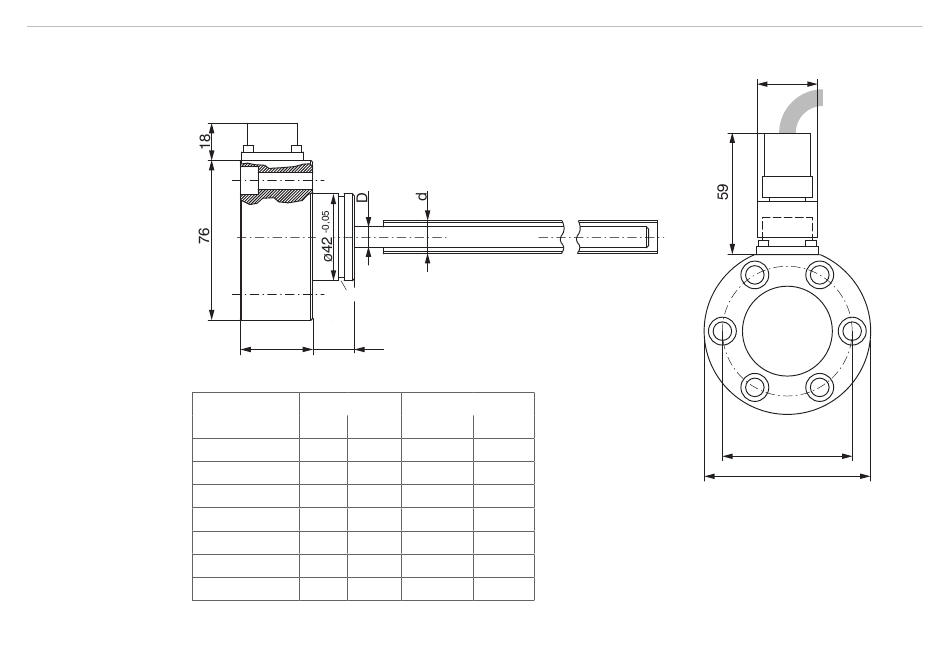

Maßzeichnung, Baureihe EDS- ... -F
Messbereich
induSENSOR, EDS
Nut für O-Ring
35 20
Sensorstab
L D
100 140 10
160 200 10
200 240 10
250 290 10
300 340 10
400 450 12
630 680 12
Messrohr I
Sensorstab L
Messrohr
I d
140 16
200 16
240 16
290 16
Abb. 14 induSENSOR mit radialem Stecker,
340 16
Baureihe EDS- ... -F, Messbereich: 100 / 160 / 200
460 26
/250 / 300 / 400 / 630, Abmessungen in mm
690 26
ø29
ø63
ø80
Seite 21
