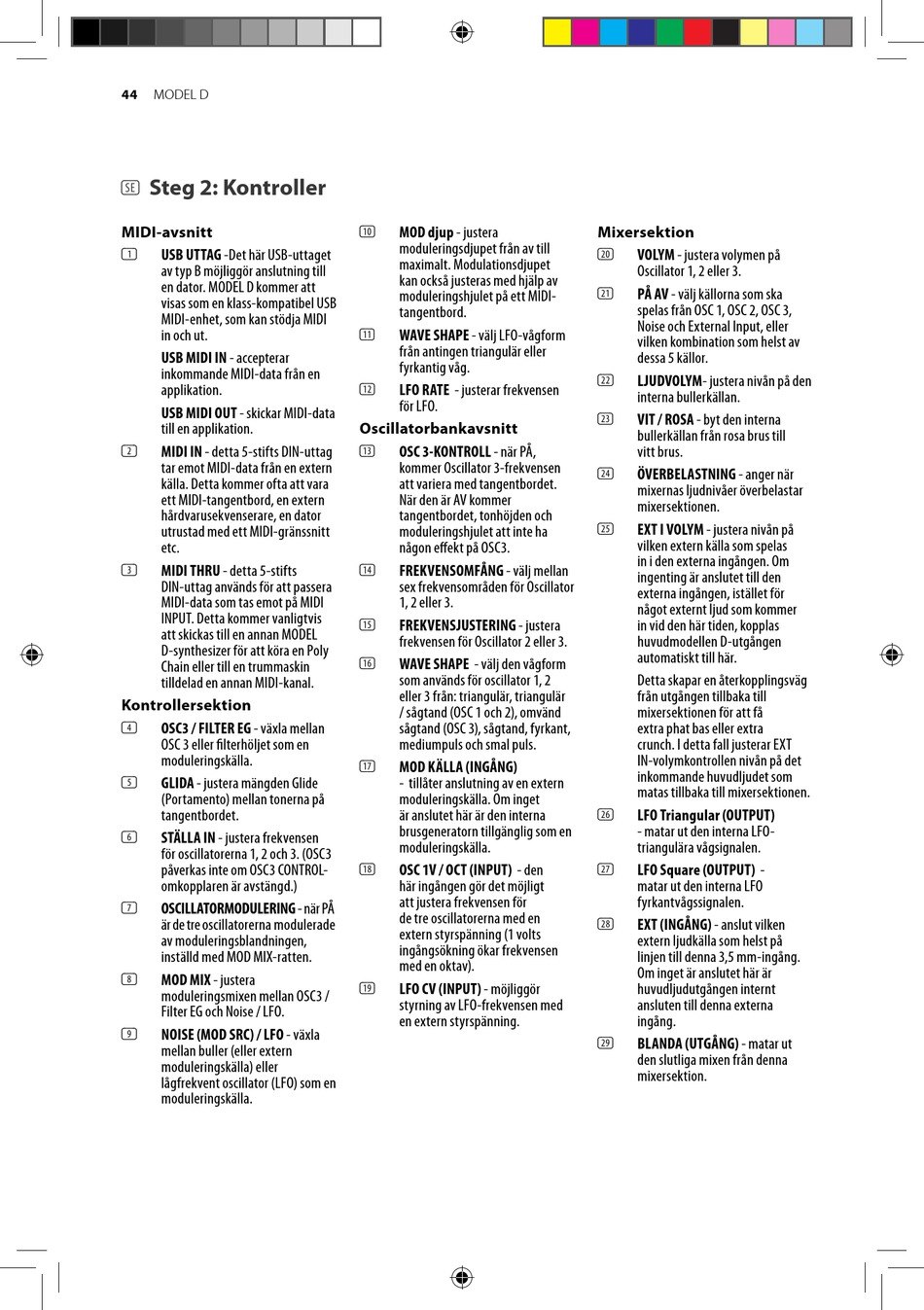

Behringer MODEL D Schnellstartanleitung Seite 44

44
MODEL D
Steg 2: Kontroller
(SE)
MIDI-avsnitt
USB UTTAG -Det här USB-uttaget
(1)
av typ B möjliggör anslutning till
en dator. MODEL D kommer att
visas som en klass-kompatibel USB
MIDI-enhet, som kan stödja MIDI
in och ut.
USB MIDI IN - accepterar
inkommande MIDI-data från en
applikation.
USB MIDI OUT - skickar MIDI-data
till en applikation.
MIDI IN - detta 5-stifts DIN-uttag
(2)
tar emot MIDI-data från en extern
källa. Detta kommer ofta att vara
ett MIDI-tangentbord, en extern
hårdvarusekvenserare, en dator
utrustad med ett MIDI-gränssnitt
etc.
MIDI THRU - detta 5-stifts
(3)
DIN-uttag används för att passera
MIDI-data som tas emot på MIDI
INPUT. Detta kommer vanligtvis
att skickas till en annan MODEL
D-synthesizer för att köra en Poly
Chain eller till en trummaskin
tilldelad en annan MIDI-kanal.
Kontrollersektion
OSC3 / FILTER EG - växla mellan
(4)
OSC 3 eller filterhöljet som en
moduleringskälla.
GLIDA - justera mängden Glide
(5)
(Portamento) mellan tonerna på
tangentbordet.
STÄLLA IN - justera frekvensen
(6)
för oscillatorerna 1, 2 och 3. (OSC3
påverkas inte om OSC3 CONTROL-
omkopplaren är avstängd.)
OSCILLATORMODULERING - när PÅ
(7)
är de tre oscillatorerna modulerade
av moduleringsblandningen,
inställd med MOD MIX-ratten.
MOD MIX - justera
(8)
moduleringsmixen mellan OSC3 /
Filter EG och Noise / LFO.
NOISE (MOD SRC) / LFO - växla
(9)
mellan buller (eller extern
moduleringskälla) eller
lågfrekvent oscillator (LFO) som en
moduleringskälla.
MOD djup - justera
(10)
moduleringsdjupet från av till
maximalt. Modulationsdjupet
kan också justeras med hjälp av
moduleringshjulet på ett MIDI-
tangentbord.
WAVE SHAPE - välj LFO-vågform
(11)
från antingen triangulär eller
fyrkantig våg.
LFO RATE - justerar frekvensen
(12)
för LFO.
Oscillatorbankavsnitt
OSC 3-KONTROLL - när PÅ,
(13)
kommer Oscillator 3-frekvensen
att variera med tangentbordet.
När den är AV kommer
tangentbordet, tonhöjden och
moduleringshjulet att inte ha
någon effekt på OSC3.
FREKVENSOMFÅNG - välj mellan
(14)
sex frekvensområden för Oscillator
1, 2 eller 3.
FREKVENSJUSTERING - justera
(15)
frekvensen för Oscillator 2 eller 3.
WAVE SHAPE - välj den vågform
(16)
som används för oscillator 1, 2
eller 3 från: triangulär, triangulär
/ sågtand (OSC 1 och 2), omvänd
sågtand (OSC 3), sågtand, fyrkant,
mediumpuls och smal puls.
MOD KÄLLA (INGÅNG)
(17)
- tillåter anslutning av en extern
moduleringskälla. Om inget
är anslutet här är den interna
brusgeneratorn tillgänglig som en
moduleringskälla.
OSC 1V / OCT (INPUT) - den
(18)
här ingången gör det möjligt
att justera frekvensen för
de tre oscillatorerna med en
extern styrspänning (1 volts
ingångsökning ökar frekvensen
med en oktav).
LFO CV (INPUT) - möjliggör
(19)
styrning av LFO-frekvensen med
en extern styrspänning.
Mixersektion
VOLYM - justera volymen på
(20)
Oscillator 1, 2 eller 3.
PÅ AV - välj källorna som ska
(21)
spelas från OSC 1, OSC 2, OSC 3,
Noise och External Input, eller
vilken kombination som helst av
dessa 5 källor.
LJUDVOLYM- justera nivån på den
(22)
interna bullerkällan.
VIT / ROSA - byt den interna
(23)
bullerkällan från rosa brus till
vitt brus.
ÖVERBELASTNING - anger när
(24)
mixernas ljudnivåer överbelastar
mixersektionen.
EXT I VOLYM - justera nivån på
(25)
vilken extern källa som spelas
in i den externa ingången. Om
ingenting är anslutet till den
externa ingången, istället för
något externt ljud som kommer
in vid den här tiden, kopplas
huvudmodellen D-utgången
automatiskt till här.
Detta skapar en återkopplingsväg
från utgången tillbaka till
mixersektionen för att få
extra phat bas eller extra
crunch. I detta fall justerar EXT
IN-volymkontrollen nivån på det
inkommande huvudljudet som
matas tillbaka till mixersektionen.
LFO Triangular (OUTPUT)
(26)
- matar ut den interna LFO-
triangulära vågsignalen.
LFO Square (OUTPUT) -
(27)
matar ut den interna LFO
fyrkantvågssignalen.
EXT (INGÅNG) - anslut vilken
(28)
extern ljudkälla som helst på
linjen till denna 3,5 mm-ingång.
Om inget är anslutet här är
huvudljudutgången internt
ansluten till denna externa
ingång.
BLANDA (UTGÅNG) - matar ut
(29)
den slutliga mixen från denna
mixersektion.
